使用 CXP-12 Interface Card 和 Basler racer 2 CoaXPress Camera 配置單端線觸發#

這些說明適用於所有 racer 2 CoaXPress 相機,即 racer 2 L 與 racer 2 S CoaXPress 相機。

使用前置 GPIO 連接時的硬體設定#

接線#

使用單端訊號時,必須使用前置 GPIO 的四個接腳。

設定方式如下:

  • Pin 08 → Trigger + (VIOa)
  • Pin 15 → Trigger GND (W/YELa)

此外,frame grabber 的觸發輸入區塊實際上需要一個參考電壓。此電壓透過以下方式從您的電路中取得:

  • Pin 10 → VCC+ (WHTa)
  • Pin 15 → GND (W/YELa)

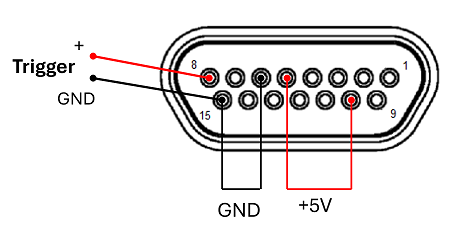

前置 GPIO:Pin 10 和 15

或者,當使用 +5V TTL 時,可透過連接下列接腳從 frame grabber 本身取得此電源:

  • Pin 5 和 Pin 10 (+5V) 以及
  • Pin 6 和 Pin 15 (GND)

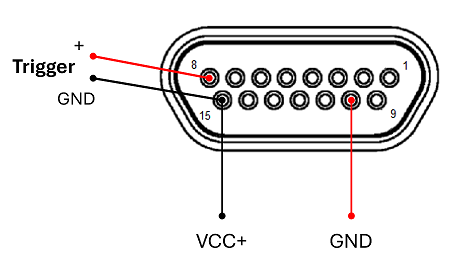

前置 GPIO:Pin 5 和 6


  1. 配備相應線材顏色的連接線可在 Basler 網站上找到:I/O Cable micro-D15 open 1.83m

GPIO 設定#

完成配線設定後,必須將 frame grabber 切換至正確的 Trigger Mode「single-ended」。若要這麼做,請啟動 gpioTool 命令列工具。在預設安裝中,gpioTool 位於目錄 C:\Program Files\Basler\FramegrabberSDK\bin

假設您的系統中僅安裝了 Basler CXP-12 Interface Card,請使用以下命令啟動 gpioTool:

bin>_gpioTool.exe -b 0 -s 0:se,pu,ni

資訊

使用命令 gpioTool.exe -b x -g,您可以檢查應用的主機板與 Bank 索引,其中 x = 0、1、2 等。

pylon 設定#

Frame Grabber 設定#

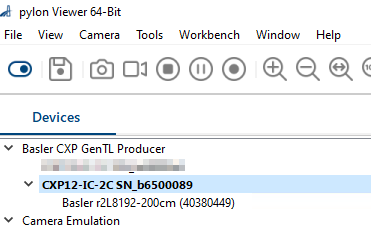

pylon:選取 Frame Grabber

在路徑 Interface Applets 中,確保已選取正確的 Interface Applet:

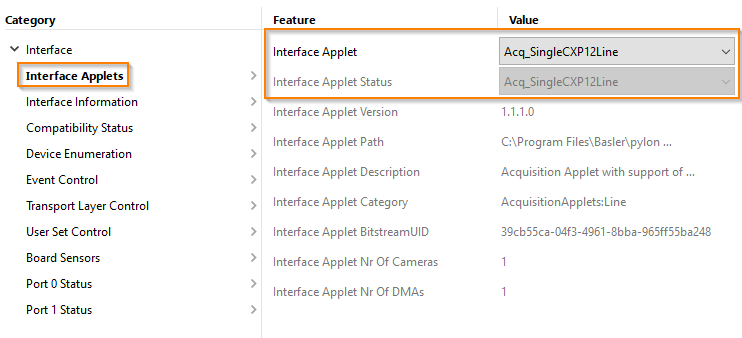

pylon:選取 Applet

Camera 設定#

pylon:選取相機

在路徑 Acquisition Control 中,啟用 Trigger:

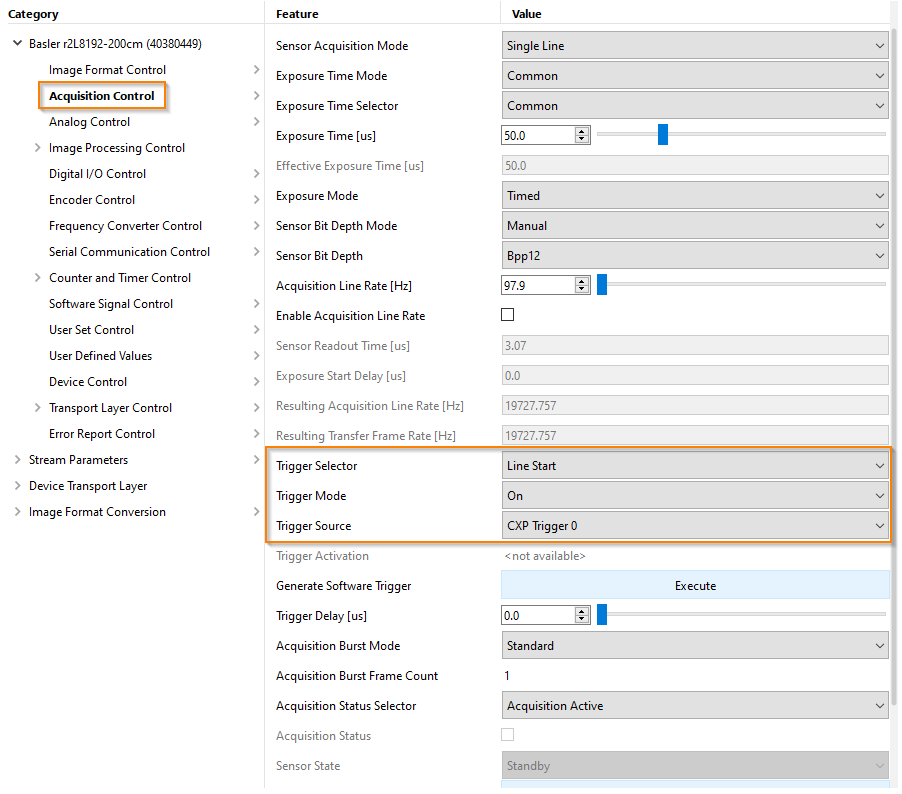

pylon:啟用 Trigger

在路徑 Device Transport Layer → Device Fg Features 中:

  • 將 Line Trigger Mode 設定為 Async External Trigger
  • 將 Ex Sync On 設定為 On

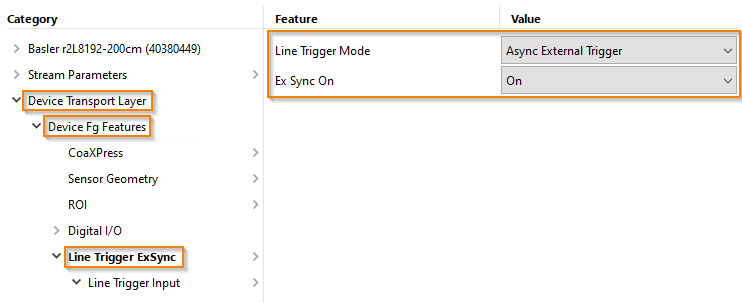

pylon:Line Trigger Mode ExSync

在設定 Line Trigger Input 中,選取所需的硬體 trigger 連接埠。在此情況下,使用 pin 8 對應至 Trigger In Source Front GPI 2

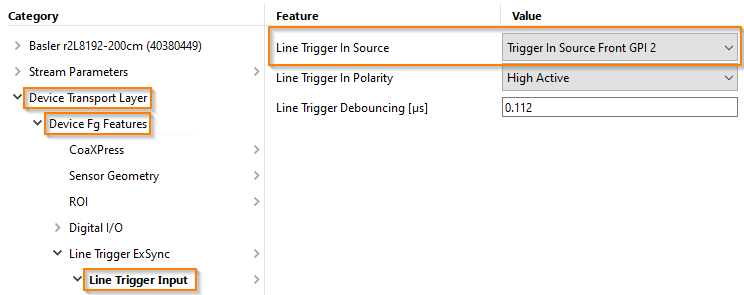

pylon:選取硬體 trigger 連接埠
