如何操作：將光源與 Basler ace 2 或 boost R 相機進行同步#
問題#
若您正在觸發 Basler ace 2 或boost R 相機，並使用其其中一個輸出訊號來觸發光源，您會發現影像過於昏暗。
在使用較短的曝光時間（低於 100 µs）時，此現象會更加明顯。曝光時間越短，此效應就越明顯。
根本原因#
當光源被觸發時，需要一些時間才能達到目標亮度。此過程中通常會出現亮度漸增的階段，在此期間，相機的部分曝光是在光線較弱的狀態下進行的。
解決方案#
一個可能的解決方案是稍微延遲相機曝光的開始時間，直到光線達到所需的強度為止。若要使用 Basler ace 2 或boost R 實現此功能，您可以利用計時器：https://docs.baslerweb.com/timer
- Timer 1是觸發相機曝光的訊號——它會等待直到光線達到預期的亮度。
- Timer 2是控制光源的輸出端——它由硬體觸發信號啟動。
請依照以下說明設定下列參數：
擷取控制：啟用幀起始觸發器，並將「Timer 1 Active」設為來源。
- Trigger Selector: 幀起始
- 觸發模式：開啟
- Trigger Source:Timer 1 活躍
- Trigger Activation: 《Rising Edge》
在此情況下，當Timer 1處於「Active」狀態時，上升沿會觸發相機的曝光。
Counter 以及Timer 控制項：請在此處進行設定Timer 1及Timer 2
- Timer 選項：Timer 1
- Timer Trigger Source: 第 1 行
- Timer Trigger Activation: 《Rising Edge》
- Timer 延遲：大於或等於光線達到目標亮度所需的時間；在此範例中，稱為「Timer 1」延遲
-
Timer 持續時間：必須低於您的曝光時間
-
Timer 選項：Timer 2
- Timer Trigger Source: 第 1 行
- Timer Trigger Activation: 《Rising Edge》
- Timer 延遲：0
- Timer 持續時間：Timer 1 延遲 + 您的曝光時間
數位輸入／輸出控制：
- Line Selector: 第 2 行
- Line Mode: 輸出
- Line Source:Timer 2 活躍（照明的輸出訊號）

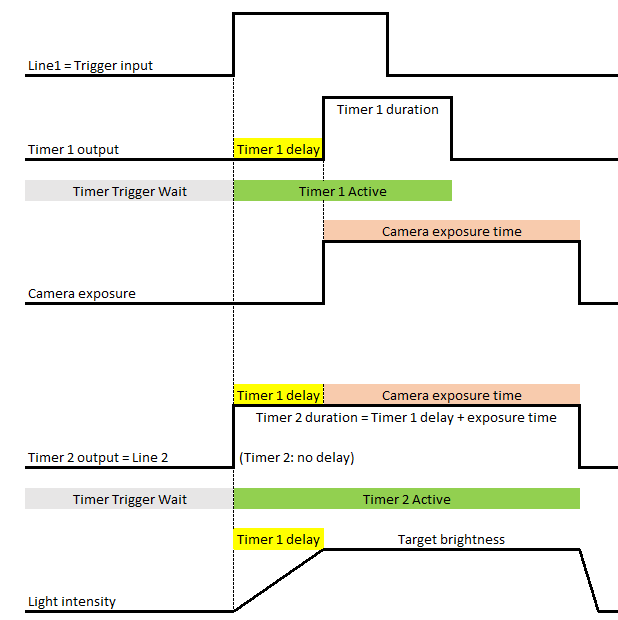

目前訊號的樣貌如下：
此設定在自由運行模式下同樣適用。請勿使用外部硬體觸發器。
