PoE (Power over Ethernet) 連接線接腳排列#
本文提供符合 PoE (802.3af) 標準的 GigE 線材針腳定義。
Gigabit Ethernet 需要使用八條芯線。不過，如果您不需要完整的頻寬，也可以只使用四條芯線。

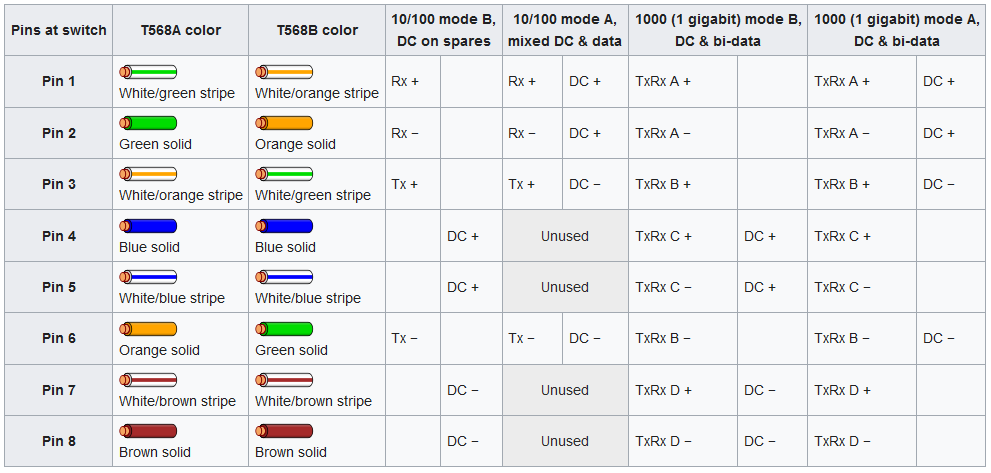

下表取自維基百科：
以下是最右側四個欄位的說明：
- 10/100 模式 B，備用線路上的 DC：
- 透過四個專用針腳供應電源
- 透過四個不同的針腳傳輸資料
- 10/100 模式 A，混合 DC 與資料：
- 透過使用幻象電源，您可以節省四條芯線並以 10/100 速率執行。如果您不需要 Gigabit 速度並希望簡化佈線，這會非常有用。
- 兩個 1000 (1 gigabit) 欄位對應至具備 PoE 的 High Speed。同樣地，透過再次使用幻象電源，會使用所有八條芯線。
幻象電源技術允許在同一個實體媒介上進行電源供應與資料傳輸。
