在不同使用情境中實現最佳色彩重現#
Basler 彩色相機旨在提供出色的開箱即用影像品質。然而，不同的使用情境需要不同的最佳化。本文介紹了四種常見的使用情境，並展示如何設定您的 Basler 相機，以在色彩準確度、影像雜訊或跨裝置視覺一致性方面達到最佳結果。
使用情境 1：色彩校準且色彩誤差最小#
當色彩準確度至關重要時（例如在品質檢測、醫療成像或數位歸檔中），Basler 相機提供了一個強大的起點。
預設行為：
Basler 相機在出廠時已進行色彩校準。在許多情況下，選擇適當的 Light Source Preset 即可達到非常好的效果。請務必在選擇光源預設後執行 白平衡校正。
進階校準：
如果色彩設定仍不符合您的需求，Basler 建議使用 pylon Viewer 中的 Color Calibrator 工具執行完整的色彩校準。此工具可校準完整的相機成像系統，以在 sRGB 色彩空間中達到最佳效能（即包含紅外線濾光片、鏡頭和照明）。

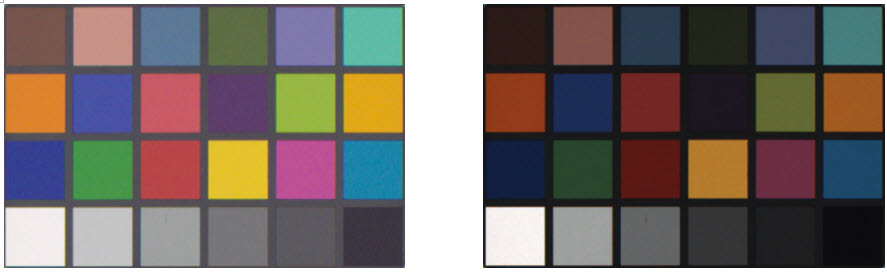

此校準的結果：在 LAB 色彩空間中具有高準確度、可重現的色彩，且具有較低的 Delta E 值 (dE2000)，以獲得最佳的色彩學結果。下圖顯示了在使用情境 1 中可獲得的結果與在 使用情境 2 中可獲得的結果的比較：
- 左側：色彩已校準，但雜訊較高。這非常接近人眼看到的色彩。
- 右側：原始色彩，雜訊較低。由於缺少 Gamma 校正，暗部難以區分。
使用情境 2：雜訊最小 – 不需要色彩準確度#
在機器視覺任務中，如果影像分析是透過演算法執行的（例如斑點檢測、OCR - 光學字元識別、分選），則 Noise Reduction 比色彩準確度更重要。
挑戰：
在標準 sRGB 模式下，套用 Gamma 校正以模仿人眼視覺。雖然這對色彩準確度至關重要，但 Gamma 會增加感知到的雜訊，尤其是在較暗的影像區域中。
解決方案：
若要取得相機的原始影像資料，請按照以下步驟操作：
- 在 ace Classic / ace U 型號：
載入ColorRaw使用者設定集。如需詳細資訊，請參閱 User Set 主題。 - 在 ace 2 models 上：
- 將
ColorSpace參數設為Off以關閉 Gamma 和色彩校準。 - 請確保
ColorTransformationEnable和ColorAdjustmentEnable參數也設定為Off.
這在顯著降低雜訊的同時保留了原始色彩資料，非常適合基於機器的影像處理。上圖顯示了使用情境 1 和使用情境 2 的結果。
使用情境 3：匹配不同相機型號的色彩外觀#
當更換已停產的相機或整合第三方相機時，您可能需要讓 Basler 相機匹配另一款相機型號的色彩輸出。
資訊
Basler 的校準工具針對絕對準確度和一致性進行了最佳化，而非用於模仿其他裝置。
運作原理
若要手動符合另一款相機型號的色彩輸出：
- 使用色彩色卡透過兩台相機擷取參考影像。
- 分析並比較白平衡、Gamma 曲線以及色彩校正。
- 據此調整您的 Basler 相機設定。
限制：
上述說明的程序步驟為手動且耗時，且結果可能會因感光元件技術與光學元件而異。雖然在某些情況下這是一種可行的方法，但它並不總是實用或可靠的解決方案。
使用情境 4：跨多個 Basler 相機保持一致的色彩外觀#
對於具有多相機設定的應用（例如立體視覺或產品追蹤），一致的影像外觀非常重要。
若要在多個 Basler 相機之間獲得一致的色彩外觀：
- 完全按照要求設定參考相機（也就是妥善設定色彩校正、Gamma、飽和度設定等）。如需詳細資訊，請參閱 Color Calibrator 主題。
- 將設定儲存至 *.pfs 檔案。
如需詳細資訊，請參閱 Loading and Saving Camera Parameters 主題。 - 將相同的組態設定套用至相同型號的所有其他相機。
即使是相同的型號，由於下列因素，也可能無可避免地產生某些差異：
- 紅外線濾光片公差：截止波長可能會偏移 ±10 nm；這會影響紅色色頻的靈敏度。
- 感光元件濾光片差異：感光元件的濾光片批次可能具有稍微不同的 RGB 比例。
- 鏡頭穿透光譜：鏡頭上的抗反射鍍膜在色彩穿透上可能會略有不同。
若要協調相機的輸出：
- 為每個相機個別執行 white balance calibration。
所有相機均使用相同的照明條件與中性目標（例如灰色色卡）。
所有相機均使用相同的真實場景，亦即相同的視野、相同的工作距離等。
如果您使用 Balance White Auto 功能，請確保 Auto Function ROI 位於您的灰色目標上。
在大多數情況下，調整白平衡應該就足夠了。一般而言，使用/調適 Color Transformation 功能或 Color Adjustment 功能並無必要，且其複雜度通常不值得額外花費心力。
透過根據您的使用案例調適相機組態，無論您是針對人類視覺、機器分析或跨系統一致性進行優化，都能獲得最佳的影像結果。
如需有關所述工具的詳細資訊，請參閱 Basler 網站上的 Software Downloads 專區，或聯絡 Basler Support。
