Binning (CXP 介面卡)#
這可能會提高訊號雜訊比、相機對光線的反應，或是幀率。
Binning 關於幀擷取卡#
此小程式提供數個參數以設定像素合併。首先，必須了解根據GenICam 的說明，ROI（感興趣區域）的寬度、高度及偏移量將決定像素合併後的影像尺寸。例如，若您的攝影機輸出影像寬度為 5120，且您希望進行水平方向的 2 倍像素合併，則必須將擷取器的 ROI 設定為 2560，並將像素合併係數設定為 2。

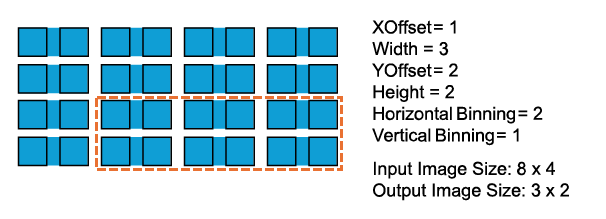

下圖說明了此現象：

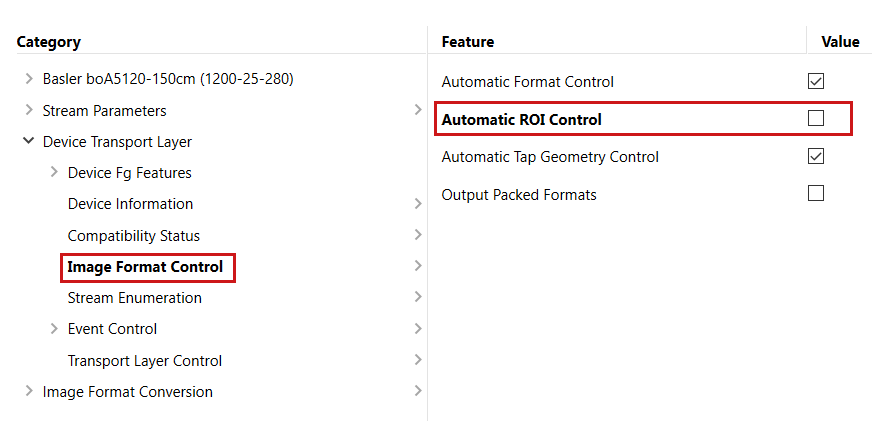

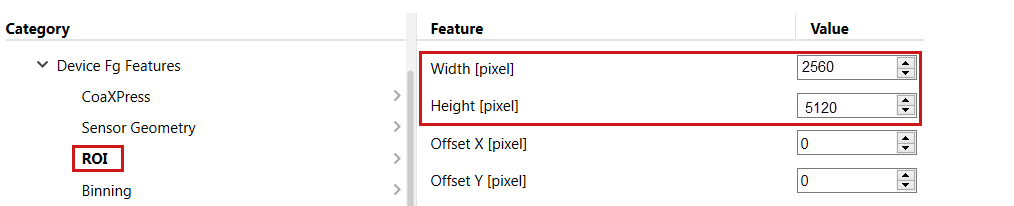

預設情況下，GenTL 產生器會自動配置幀擷取卡的 ROI，使其與相機同步，詳見《使用 GenTL 介面》中的說明。至於像素合併，您必須設定一個不等於相機寬度和高度的 ROI，且必須先停用「自動 ROI 控制」功能。針對上述範例，請依正確順序設定以下參數。所有參數皆為 GenTL 相機裝置參數，例如在 C++ 中的pylon API ：
-
Automatic ROI Control=false
-
Width=2560 -
Height=5120
-
在「感測器幾何」中，請設定
Sensor Width=5120及Sensor Height=5120.
-
在該類別中

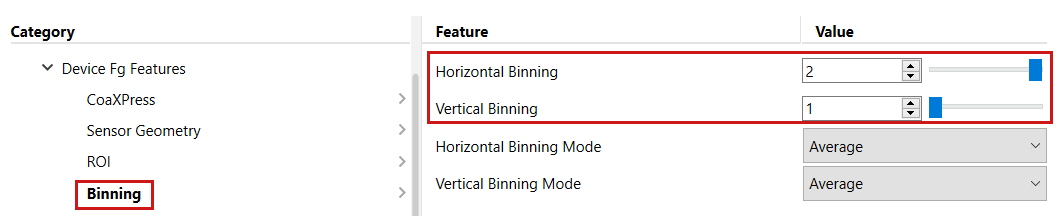

Binning）之間時，請設定Horizontal Binning=2以及Vertical Binning=1
您可以計算分箱像素的平均值，藉此提高信噪比，同時不影響相機對光線的反應。此外，您也可以將像素值相加，以增強相機對光線的反應。要執行此操作，請選取 BinningHorizontalMode 進行明確的生命週期管理即呼叫 BinningVerticalMode 參數。以下圖片展示了這些參數對相機標準測試圖案的影響。

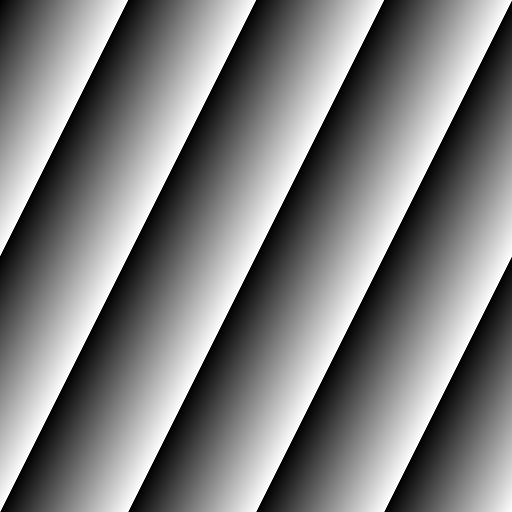

測試圖案Binning 水平平均值：

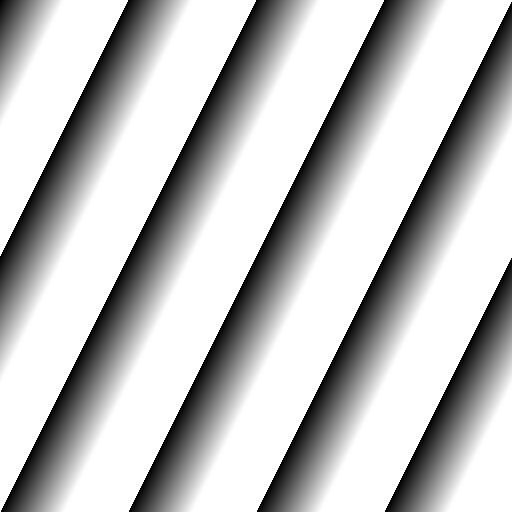

測試圖案Binning 水平總和：
幀擷取卡無法像相機內部那樣在感測器層級執行像素合併。因此，若條件允許，應採用較高的位元率將像素從相機傳輸至幀擷取卡，並在該處進行像素合併處理。隨後，在幀擷取卡透過 DMA 將資料傳輸至電腦記憶體時，即可降低位元率。因此，應選擇在目標幀率下可用的最高相機位元寬度。

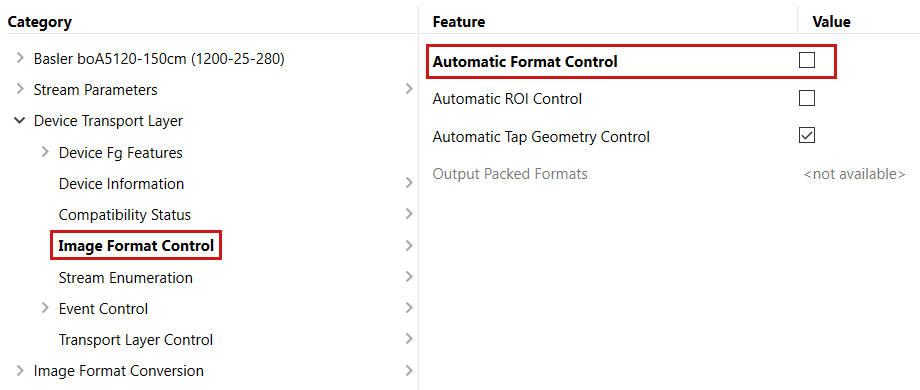

同樣地，GenTL 產生器會自動配置幀擷取卡的設定，使其與攝影機相符。若您希望在整個處理過程中（直至電腦記憶體為止）皆使用高位元寬度，請將 PixelFormat 至相機內的目標位元寬度。然而，若您希望在啟用像素合併功能後降低位元寬度，請停用 GenTL 產生器的自動幀擷取器設定。如下圖所示：
-

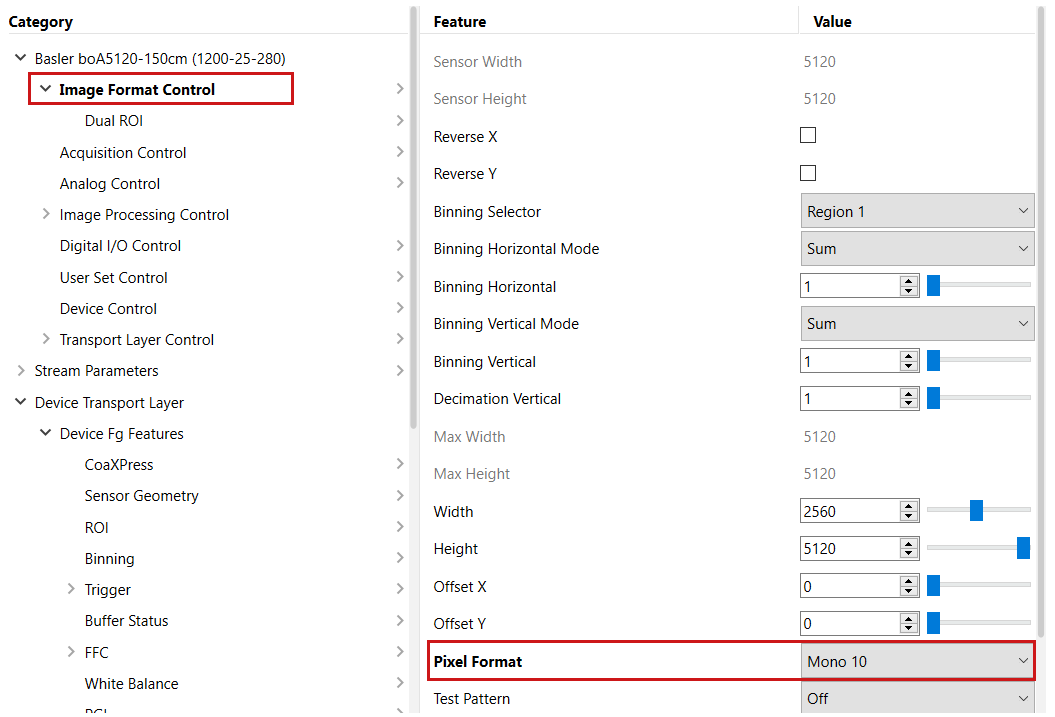

設定相機
Pixel Format例如：Mono 10
-
僅當模組輸入確實連接至無法停止的來源時，才設定
Automatic Format Control=false
-

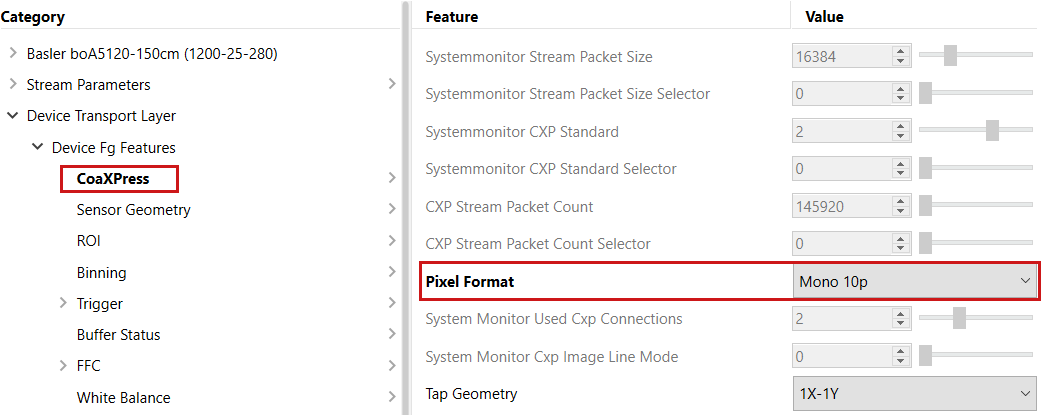

設定幀擷取卡的輸入像素格式
Pixel Format=Mono 10p
-

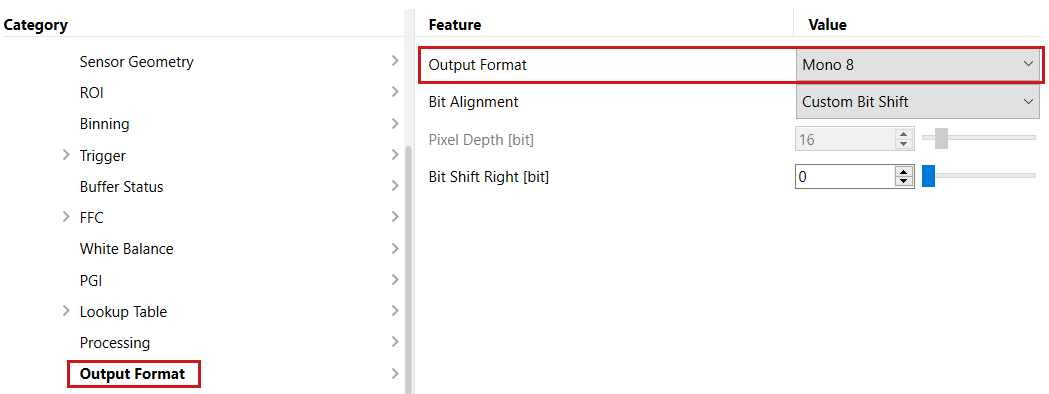

設定影像擷取卡
Output Format=Mono 8
此設定可提供相同結果，但精確度更高。若要進一步提升亮度與整體影像品質，您可以使用幀擷取卡的「增益」（Gain）、「偏移」（Offset）或「閾值」（Gamma ）功能。
