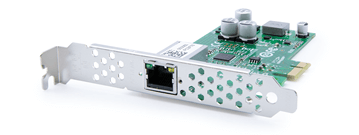

BaslerGigE Interface Card, 1 Port PoE#
主要功能#
- 已針對 GigE Vision 進行驗證
- Power over Ethernet+ (PoE+)
- 自動交涉
- 硬體 Timestamping
- 使用 Basler 指定的 MAC 位址範圍以簡化識別
一般規格#
| GigE Interface Card, 1 Port PoE | |
|---|---|
| 訂購編號 | 2200000717 |
| 連接埠數 | 1 |
| Port | RJ45 |
| 額外的精巧型（Low-Profile）支架 | 是 |
| PCIe 版本與通道 | 2.1 x1（相容於 x4/x8/x16） |
| 支援的標準 | IEEE 802.1ax (鏈結聚合) IEEE 802.3 IEEE 802.3ab (1000BASE-T Gigabit Ethernet) IEEE 802.3u (100BASE-TX Fast Ethernet) IEEE 802.3x (乙太網路流量控制) IEEE 802.3z (1000BASE-X Gbit/s) IEEE 1588 (Precision Time Protocol (PTP)) IEEE 802.3az (Energy Efficient Ethernet (EEE)) IEEE 802.3Q VLANs IEEE 802.3af (2003 PoE 標準 (每連埠最高 15.4 W)) IEEE 802.3at (2009 PoE 標準 (每連埠最高 25.5 W)) |
| Conformity | CE、UKCA、FCC、KC，PCB 獲 UL 認證 您的 GigE Interface Card 憑證 如需詳細資訊，請參閱 Basler 網站的 Compliance 專區。 |
| 功耗 | 1.0 W |
| Jumbo Frames 的最大封包大小 | 高達 9.5 kB |
Jumbo Frames
如果您想將 Jumbo Frames 用於最大封包大小，請依照 Network Configuration (GigE Cameras) 主題中所述，將網路卡設定為其最大值。同時，請將 GevSCPSPacketSize 參數設定為其最大大小。請注意，大多數 Basler ace 2 相機僅支援最高 8192 位元組的封包大小。 Basler ace 2 5GigE 進行明確的生命週期管理即呼叫 Basler racer 2 S 5GigE 相機則支援高達 16332 位元組的封包大小。
LED 狀態#
| LED | 1000 Mbps 時的狀態 | 狀態：10/100 Mbps |
|---|---|---|
| 連線 LED | 恆亮橘燈 | 恆亮綠燈 |
| 網路 LED | 綠燈閃爍 | 綠燈閃爍 |
| PoE LED | 恆亮綠燈 | 恆亮綠燈 |
GigE Interface Card 尺寸#
環境要求#
Basler GigE 介面卡僅限於室內使用。
| 作業溫度 | 0–55 °C (32–131 °F) |
| 儲存溫度 | -20–70 °C (-4–158 °F) |
| Humidity | 20–80 % 相對濕度，無凝結 |
請保持足夠的空氣流通，以將運作溫度維持在 55 °C (131 °F) 以下。通常不需要額外的冷卻設備，但必要時應予提供。
