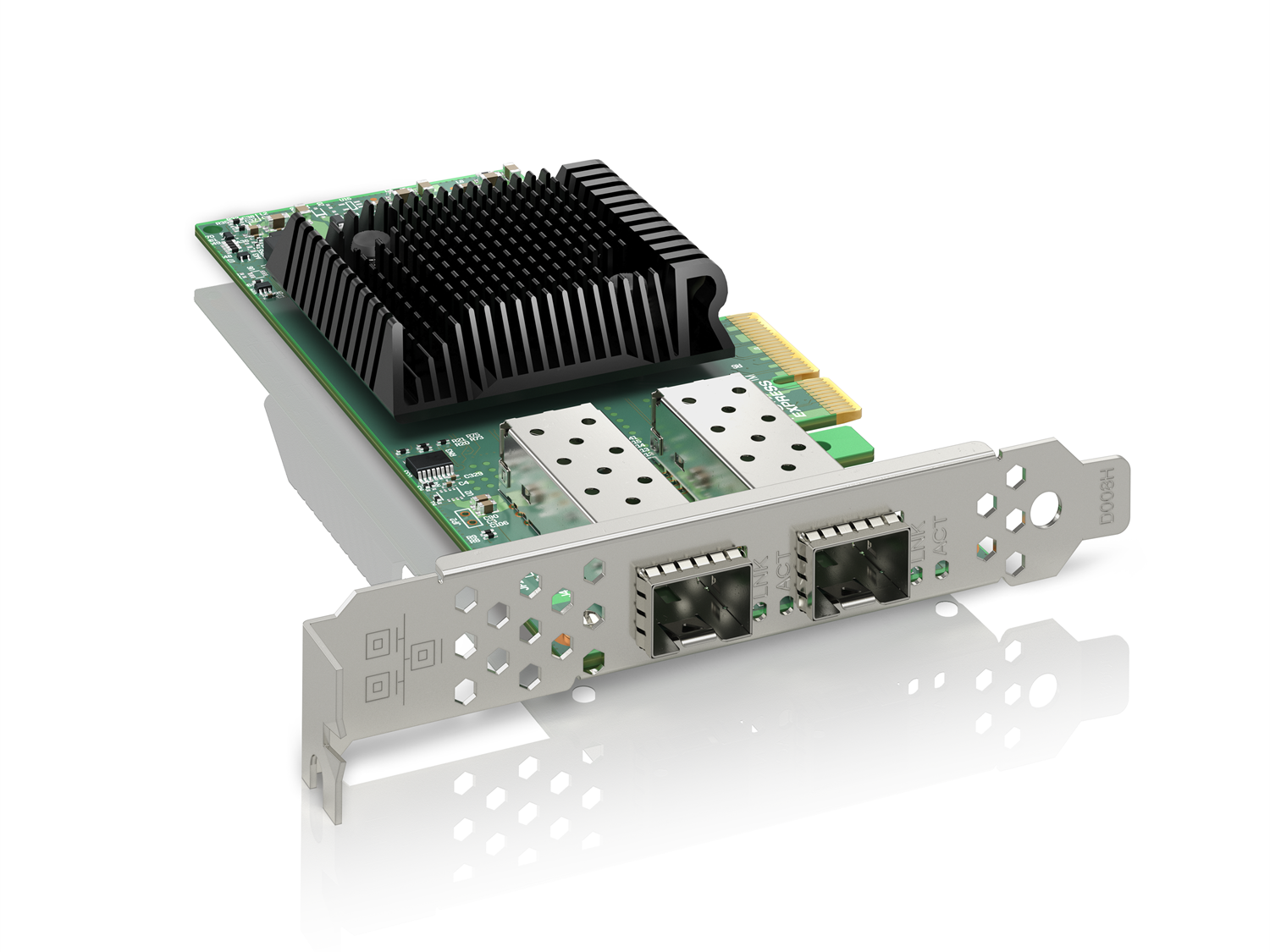

Basler 10GigE 介面卡，2 通道，SFP+#
資訊
GigE Vision 3.0 (GEV 3.0) 中的 GVRSP 串流模式需要 RDMA (遠端直接記憶體存取) 支援。
在 Windows 上，預設驅動程式會將介面卡識別為不具備 RDMA 功能的標準網路介面卡。若要啟用 Basler 10GigE 介面卡，2 通道，SFP+ 的 RDMA 功能，請務必在 10GigE 介面卡上安裝來自 WinOF-2 驅動程式套件的 WinOF-2 驅動程式。
在 Linux 上，此介通常由 Linux 核心原生支援 (例如透過 mlx5 驅動程式)。
若要啟用 Basler 10GigE 介面卡，2 通道，SFP+ 的 RDMA 功能，請確認已安裝 RDMA Verbs 程式庫 (libibverbs.so) 與 RDMA 連線管理員程式庫 (librdmacm.so)。如果您的系統上未提供這些程式庫，請進行安裝。
資訊
此介面卡相容於以下收發器模組：
收發器 10GBASE-T，銅線轉 SFP+ (訂購編號 2200003062)
將收發器模組插入介面卡上的 SFP+ 連接埠。將收發器模組的 RJ-45 連接器連接至合適的乙太網路線，例如 Basler Cable GigE, Cat6a, RJ45 sl hor/RJ45, S。
主要功能#
- 已針對 GigE Vision 進行驗證
- 雙 SFP+ 連接埠，支援 1 Gbps 與 10 Gbps 連線速度
- RDMA (遠端直接記憶體存取)
- SR-IOV (單根 I/O 虛擬化)
- IEEE 1588 Precision Time Protocol (PTP)
- 支援 PXE/UEFI 網路開機
- 使用 Basler 指定的 MAC 位址範圍以簡化識別
一般規格#
| 10GigE 介面卡，2 通道，SFP+ | |
|---|---|
| 訂購編號 | 2200003069 |
| 乙太網路控制器 | Mellanox ConnectX-4 |
| 連接埠數 | 2 |
| Port | SFP+ |
| 資料傳輸速率 | 每個連接埠 1 Gbps / 10 Gbps |
| 額外的精巧型（Low-Profile）支架 | 是 |
| PCIe 版本與通道 | 3.0 x4 |
| 支援的標準 | IEEE 802.3ae (10 Gigabit 乙太網路) IEEE 802.3az (節能乙太網路) IEEE 802.3ap (乙太網路區域、存取與都會區域網路) IEEE 802.3ad (連結聚合與連結聚合控制協定 (LACP)) IEEE 802.1AX (連結聚合) IEEE 802.1Q、802.1P (VLAN 標記與流量優先順序排序) IEEE 802.1Qaz (ETS - 增強型傳輸選擇) IEEE 802.1Qbb (PFC - 優先權式流量控制) IEEE 802.1Qbg (邊緣虛擬橋接) IEEE 1588v2 (Precision Time Protocol (PTP)) |
| 其他功能 | RDMA、SR-IOV、PXE/UEFI、1588 PTP |
| 支援的實體層介面 | 10GBASE-SR/LR (光學元件與 AOC) SFP+ 10GbE DAC (直連銅纜) |
| Conformity | CE、FCC、RoHS 如需詳細資訊，請參閱 Basler 網站的合規性一節。 |
| 功耗 | 5.9 W (最低)，9.3 W (最高) |
| Jumbo Frames 的最大封包大小 | 最高 9.2 kB |
Jumbo Frames
如果您想要將巨型封框 (Jumbo Frame) 使用最大的封包大小，請將網路介面卡設定為其最大值，如網路組態 (GigE 相機)主題中所述。
LED 狀態#
| LED | 10 Gbps 時的狀態 | 1 Gbps 時的狀態 |
|---|---|---|
| 連線 LED | 恆亮綠燈 | 恆亮綠燈 |
| 活動 LED | 綠燈閃爍 | 綠燈閃爍 |
GigE Interface Card 尺寸#
環境要求#
Basler GigE 介面卡僅限於室內使用。
| 作業溫度 | -10–60 °C (14–140 °F) |
| 儲存溫度 | -40–70 °C (-40–158 °F) |
| Humidity | 最大 90 % 相對濕度，無凝結（指定溫度為 35 °C） |
請確保有足夠的空氣循環，以將運作時的溫度維持在指定範圍內。通常不需要額外的散熱裝置，但如有必要則應予以配備。
