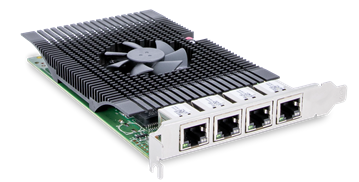

Basler 10GigE Interface Card, 4-CH#
資訊
照片外觀可能與實際產品略有不同。
資訊
- 在 Windows 上，若要操作此介面卡，請使用適用於 AQC113 晶片組的正確 Marvell 驅動程式。Marvell AQtion 64 位元驅動程式可在 pylon 安裝資料夾的 \Development\Redist\Drivers 目錄中找到。或者，您也可以從 10GigE Interface Card, 4-CH 的產品頁面中之 Specifications / Software 下載最新驅動程式，或是從 Marvell 網站下載。
- 在 Linux 上，此介面卡通常由 Linux 核心原生支援。
主要特色#
- 已通過 GigE Vision 驗證
- 自動交涉
- IEEE 1588 Precision Time Protocol (PTP)
- 使用 Basler 指定的 MAC 位址範圍以簡化識別
一般規格#
| 10GigE Interface Card, 4-CH | |
|---|---|
| 訂購編號 | 2200002432 |
| 乙太網路控制器 | Marvell AQC113 |
| 連接埠/通道數量 | 4 |
| 連接埠 | RJ45 |
| 資料傳輸速率 | 10 Gbps / 5 Gbps / 2.5 Gbps / 1 Gbps / 100 Mbps / 10 Mbps |
| 額外低矮型支架 | 否 |
| PCIe 版本與通道 | 3.0 x8 (相容於 x16) |
| 支援的標準 | IEEE 802.3an (透過非屏蔽雙絞線傳輸 10 Gbit/s 乙太網路) IEEE 802.1ax (鏈結聚合) IEEE 802.3 IEEE 802.3ab (1000BASE-T Gigabit 乙太網路) IEEE 802.3u (100BASE-TX Fast 乙太網路) IEEE 1588 (Precision Time Protocol (PTP)) IEEE 802.3bz (2.5GBASE-T 與 5GBASE-T) IEEE 802.1Q (VLAN) |
| 其他功能 | IEEE 1588 Precision Time Protocol (PTP) |
| 電源供應 | PCIe |
| 符合標準 | CE, FCC, RoHS 您的 10GigE Interface Card 憑證 如需詳細資訊，請參閱 Basler 網站的 Compliance 專區。 |
| 功耗 | 1.2–19.38 W |
| Jumbo Frames 的 最大封包大小 | 最高 16348 位元組 |
Jumbo Frames
如果您想要使用 Jumbo Frames 的最大封包大小，請將網路卡設定為其最大值，如 網路組態 (GigE 相機) 主題中所述。同時，將 GevSCPSPacketSize 參數設定為其最大大小。請注意，大多數 Basler ace 2 相機僅支援高達 8192 位元組的封包大小。 Basler ace 2 5GigE, Basler ace 2 10GigE的狀態，以及 Basler racer 2 S 5GigE 不過，相機支援高達 16332 位元組的封包大小。
LED 狀態#
| LED | 在 10 Gbps 下的狀態 | 在 10 Mbps / 100 Mbps / 1 Gbps / 2.5 Gbps / 5 Gbps 下的狀態 |
|---|---|---|
| Link LED | 恆亮綠色 | 恆亮橘色 |
| Network LED | 綠色閃爍 | 綠色閃爍 |
{.large-image}
GigE Interface Card 尺寸#
環境要求#
Basler 10GigE Interface Cards 僅限室內使用。
| 運作溫度 | 0–50 °C (32–122 °F) |
| 儲存溫度 | -40–85 °C (-40–185 °F) |
| 濕度 | 最高 90% 相對濕度， 無凝結（於 35 °C / 95 °F 下指定） |
請保持足夠的空氣流通，以將運作時的溫度維持在 50 °C (122 °F) 以下。通常不需要額外的散熱裝置，但如有必要則應提供。
