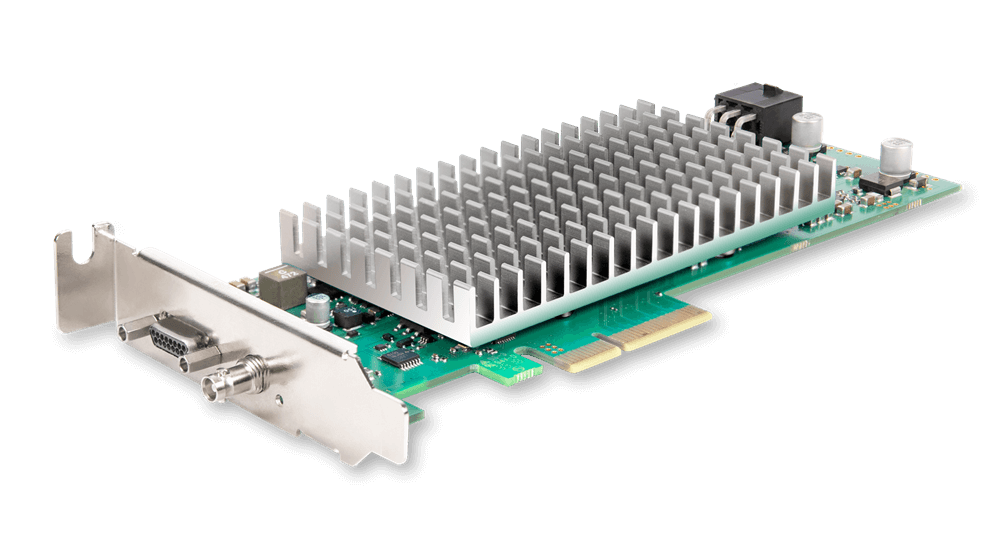

CXP-12 Interface Card 1C#
它基於CoaXPress 2.0標準，支援最高達 12.5 Gbps 的頻寬。
規格#
| CXP-12 Interface Card 1C | |
|---|---|
| 訂購編號 | 2200000269 |
| 主機介面 | PCIe 第 3.0 代 x4（直接記憶體存取） |
| 頻寬 (典型值/最大值) | 3260 MB/s |
| 板載 Memory | 1 GB DDR4 記憶體 |
| 電源供應 (輸入) / 電流 PCIe 介面卡插槽 | 12 VDC (±5 %) / <1.5 A (actual values depend on processing) |
| 電源供應 (輸入) / 電流 PCIe 6-pin 連接器 | 12 VDC (±5 %) / <1.5 A (actual values depend on connected PoCXP cameras) |
| PoCXP 供應 (輸出) | 每個 CoaXPress 連接器提供 17 W 的 24 VDC 穩壓電源 |
| 尺寸 (長 x 高) | PCIe 標準高度 半長卡： 167.64 mm x 111.15 mm |
| Weight | 274 g |
| 相機介面 | 1 組 CXP-12（CXP-1 至 CXP-12，微型 BNC／HD-BNC 連接器） |
| 作業溫度 | 0–50 °C (100 LFM) (LFM = Linear Feet per Minute，用於測量氣流速度的單位) |
| 儲存溫度 | -50–80 °C |
| 運行時濕度 | 5–90 % |
| 儲存時濕度 | 5–95 % |
| 合規性 | CE、FCC、RoHS、WEEE、UKCA、REACH、KC 您的介面卡證書 有關詳細資訊，請參閱 Basler 網站上的 Compliance 部分。 |
資訊
PCIe 匯流排資料傳輸量取決於主機電腦的主機板、晶片組和 BIOS 設定。安裝的 PCIe 擴充卡數量也會影響傳輸量，例如 PCIe x8 連接器可能僅支援 x4 效能。請務必仔細檢查主機板手冊以確認。
硬體安裝#
警告 – 電擊危險
在電腦連接電源的情況下安裝介面卡可能會導致觸電。可能會造成嚴重傷害或死亡。
- 在安裝介面卡之前，請關閉電腦和連接設備的電源，並拔掉電腦上的所有電源線。
- 在通電前，請關閉電腦外殼。
注意 – 靜電放電可能會損壞電子元件。
- 在觸碰介面卡之前，請先將身上的靜電匯流至接地（例如透過觸碰金屬水龍頭）。
- 在安裝過程中，請確保自身持續正確接地（例如配戴防靜電腕帶）。
如需硬體安裝方面的協助，請參閱 Basler boost CXP-12 Quick Install Guide。
軟體安裝#
若要配合 Basler boost CXP-12 相機操作介面卡，請在主機電腦上安裝 Basler pylon Software Suite（6.1 或更高版本）。
為 Windows 安裝 pylon Software Suite 時，請務必選取 CXP Camera Support 功能。這將安裝操作介面卡所需的所有執行階段軟體、驅動程式和相關軟體工具。
組態與 Applet#
→ 請參閱 Configuring a CXP-12 Interface Card。
Requirements#
系統需求#
- PCIe 主機電腦的介面：主機電腦必須至少有一個可用的PCIe 3.0 x4插槽。
- 主機電腦的電源供應：使用 CoaXPress 供電 (PoCXP) 時，主機電腦必須提供一個 6 針 PCIe 母接頭作為電源供應。您可在介面卡上找到對應的電源接頭。
環境要求#
| 描述 | 溫度 |
|---|---|
| 運行時的溫度 | 0–50 °C (32–122 °F) |
| 運作期間的濕度 | 5–90 %，相對濕度，無凝結 |
| 儲存溫度 | -50–80 °C (-58–176 °F) |
| Storage humidity | 5–95 %，相對濕度，無凝結 |
請保持足夠的空氣流通，以將運行時的溫度保持在 50 °C 以下。通常不需要額外的冷卻設備，但必要時應予提供。
Electrical Requirements#
輸入線#
您可以使用前面板 GPIO 連接器上的 pins 8, 9, 11, 12, 13, and 14 來接收觸發輸入訊號。
您可以接收最多 3 個差動訊號，或兩個差動訊號和一個單端訊號。

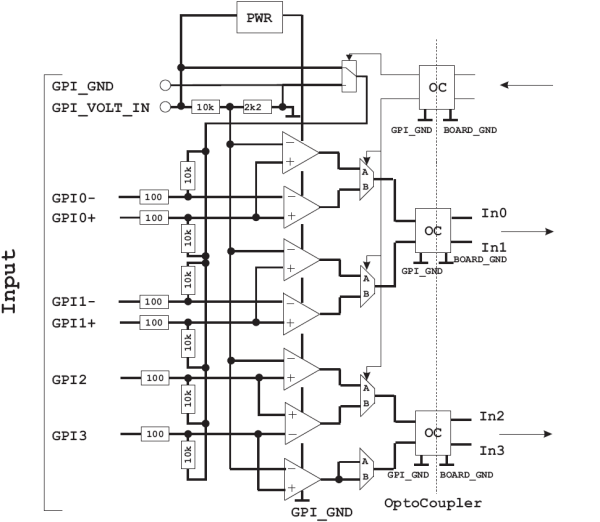

電路圖#
電氣特性#
| 電氣 | 最小值 | 典型值 | 最大值 |
|---|---|---|---|
| 供應電壓 | 4.5 VDC | - | 28 VDC |
| 輸入閾值 | - | 20 % 的供應電壓 | - |
| 差動輸入偏移電壓 | - | 10 mV | - |
| GPI 引腳電流 | - | 4 mA | - |
| GPI 電壓 IN 總電流 | - | - | 50 mA |
時序特性#
| 時序 | 最小值 | 典型值 | 最大值 |
|---|---|---|---|
| 傳播延遲 | 40 ns | 60 ns | 80 ns |
| 最小脈衝寬度 | - | 200 ns | - |
| 最大頻率 | - | 2.5 MHz | - |
資訊
- CXP-12 Interface Card 1C 的設計採用了一顆壓敏電阻，當輸入電壓（在輸入線路上）達到 30 VDC 時，該壓敏電阻會斷開。此舉會觸發板載突波保護器，以保護電路板。若總供電電壓達到 36 VDC，電子晶片將會損壞。
- 有關內建比較器的電氣和時序特性的更多資訊，請參閱 TI LM2901 資料表。
- 有關內建光耦合器的電氣和時序特性的更多資訊，請參閱 ISO7220BD 資料表。
輸出線#
您可以使用前置 GPIO 連接器上的 pin 1 和 2 來傳送 TTL Trigger 輸出訊號。
電路圖#
電氣特性#
| 電氣 | 最小值 | 典型值 | 最大值 |
|---|---|---|---|
| 輸出高電壓 (VOH) | 3.8 VDC | - | 5 VDC |
| 輸出低電壓 (VOL) | - | - | 0.58 VDC |
| 輸出電流 (IO) | - | - | 18 mA |
5V Out (max. current 500 mA)：15 針連接器提供了一個可提供 5 DC 的電壓輸出 pin。它可用於最大 500 mA 的電流。
時序特性#
| 時序 | 最小值 | 典型值 | 最大值 |
|---|---|---|---|
| 上升時間 / 下降時間 | - | 2.5 ns | - |
資訊
- 有關內建輸出之電氣與計時特性的詳細資訊，請參閱 TI SN74LVC1G97 資料表。
- 有關內建 RS 485 收發器的詳細資訊，請參閱 TI SN65HVD1176 資料表。
連接埠與 LED#
連接埠#
CXP-12 Interface Card 1C 提供以下連接埠：
LED 在插槽支架上#
介面卡的插槽支架上設有一個狀態指示燈（LED ），用以顯示 CXP 連接的狀態：
- 綠色：CXP 連結上的連線已準備就緒可供運作。
- 紅色：CXP 連結上無連線。
板載 LED#
下列 LED 可提供您相關資訊：
| LED 區塊 | LED 名稱 | LED Color | 含意 |
|---|---|---|---|
| 1 | TRG | 黃色 | 15 針連接器上有外部電壓供應。 |
| 2 | RDY | 橘色 | FPGA 已順利完成設定，且已準備好運作。 |
| 2 | PGINT | 綠色 | 「Power Good Internal」：PCIe 插槽上的電壓穩定。內部產生的電壓也很穩定。 |
| 2 | PGEXT | 綠色 | 未定義／內部功能。 |
| 2 | USR1 至 USR6 | 綠色 | 使用者自訂。這些 LED 可以透過軟體進行控制。它們與相機連接埠無關，可用於任何目的。 |
| 3 | PCIE | 綠色或紅色 | 綠色：介面卡透過 PCIe 插槽（12 VDC IN）獲得電源。 紅色：介面卡未透過 PCIe 插槽獲得電源。 |
| 3 | EXT | 綠色或紅色 | 綠色：介面卡的PCIe 電源連接器已透過主機電腦連接至電源供應器。 紅色：介面卡的PCIe 電源連接器未透過主機電腦連接至電源供應器。 |
實體介面#
介面卡連接器#
該卡透過以下連接器與外部裝置連接：
- 一種用於傳輸影像資料、控制訊號及設定指令的微型 BNC 連接器（HD-BNC）。該連接器亦可透過 CoaXPress 供電技術（PoCXP ）為攝影機供電。
- 一個 15 針 D-Sub Micro-D 連接器，用於發送和接收觸發信號。
狀態LED表示 CXP 連線的狀態。
連接器引腳配置#
| Pin (3P FPGA) | 光耦合a | 信號 | 參考信號 |
|---|---|---|---|
| 1 | 否 | GPO 0 | 5 VDC / 全局 GND |
| 2 | 否 | GPO 1 | 5 VDC / 全局 GND |
| 3 | 否 | 保留給 RS 485 (GND) | - |
| 4 | 否 | 保留給 RS 485 | - |
| 5 | 否 | 5V_OUT（最大 0.5 A） | - |
| 6 | 否 | GND（全局 GND） | - |
| 7 | - | - | - |
| 8 | 是a | GPI 2b | GPI voltage IN / GPI GND |
| 9 | 是a | GPI 3b | GPI voltage IN / GPI GND |
| 10 | 是a | GPI voltage IN (4.5–28 VDC)c | - |
| 11 | 是a | GPI 0+ | GPI voltage IN / GPI GND |
| 12 | 是a | GPI 0- | GPI voltage IN / GPI GND |
| 13 | 是a | GPI 1+ | GPI voltage IN / GPI GND |
| 14 | 是a | GPI 1- | GPI voltage IN / GPI GND |
| 15 | 是a | GPI GND | - |
-
15 端子的所有通用輸入 (GPI) 均經過電氣隔離。傳入的訊號透過光耦合器傳輸至介面卡。透過這種方式，介面卡可以受到安全保護，免受高輸入電壓的影響。但是，要操作內部 GPI 電路，您需要連接電壓源和接地：在接腳 10 上，您施加用作內部運算放大器工作電壓的電壓 (GPI voltage IN)。在接腳 15 上，您連接對應的接地 (GPI GND)。
-
接腳 8 和 9 可以透過兩種方式使用：1) 一起接收差動訊號，2) 僅使用接腳 8 接收單端訊號。在第 2 種情況下，接腳 9 未連接。
-
施加的電壓必須與訊號源電壓相同。
資訊
CXP-12 Interface Card 1C 觸發系統需要透過 GPI Voltage IN 接腳（第 10 腳）獲得供電電壓。若要連接沒有 PWR 接腳的裝置，您必須透過外部電源為 GPI Voltage IN 接腳提供電源。
