Network Configuration (GigE Cameras)#

本主題將說明如何在網路中設定配備 GigE 介面的 Basler 攝影機。

必須安裝適用於Windows 或Linux 的pylon Software Suite 。

建議的網路架構#

點對點網路架構#

其中一個選項是在相機與主機電腦之間建立點對點（peer-to-peer）連線。

相機可以連接至個別的 GigE 網路介面，或連接至主機電腦中的多連接埠介面卡。

• 優點：每台相機都與主機電腦有獨立的連線。因此，每台相機都能享有完整的連線頻寬來傳輸擷取的影像。這表示您可以讓每台相機以其完整的擷取速率運作。
• 缺點：單一電腦可以連接的相機數量有限。

透過網路交換器連接#

或者，您也可以透過網路交換器（switch）在相機與主機電腦之間建立連線。

以下範例展示了一個 1 埠 GigE 網路介面卡連接至 5 埠網路交換器。您也可以使用多埠網路介面卡或多個交換器。

• 優點： 允許將多個相機連接至單一主機電腦。
• 優點： 允許更長的整體纜線長度，因為各裝置之間的纜線長度最高可達 100 公尺。
• 缺點：此交換器僅有一條 GigE 連接埠可連接至電腦。各台攝影機必須共享這條單一通道所提供的頻寬。

使用 Filter 或 Socket 驅動程式設定網路介面卡#

為了獲得最佳的使用體驗、效能和可靠性，Basler 建議使用 pylon GigE Configurator，此工具隨pylon Software Suite （版本 7.1 或更高）一併提供。該工具會根據您的作業系統，針對網路介面卡和攝影機的參數與設定進行最佳化（Windows 或Linux ）。您可透過pylon Viewer （位於「工具」選單下）使用 GigE Configurator 來處理標準使用情境，或透過其命令列介面（CLI）來處理進階使用情境。

若搭配建議的 Basler 硬體使用pylon GigE Configurator ，則無需進行任何額外設定。

否則，您必須依照以下各節所述，手動設定網路介面卡。

變更網路介面卡的連線設定 (Windows)#

對於所有使用pylon GigE Vision 濾波器或插槽驅動程式的網路介面卡，Basler 建議停用可能干擾 pylon 驅動程式的協定或服務。

若要停用通訊協定或服務：

1. 開啟 網路連線 視窗，位於 Windows 控制台中。
   若要快速存取，請按下 Win+R ，輸入 ncpa.cpl，然後按下 輸入.
2. 以滑鼠右鍵按一下用於相機的網路卡連線，然後按一下 內容。
   隨即會開啟內容視窗。

3. 清除除了 pylon GigE Vision Driver 與 Internet Protocol Version 4 (TCP/IPv4) 以外的所有核取方塊：



4. 對所有適用的網路卡重複步驟 2 和 3。

變更網路介面卡的屬性 (Windows)#

對於所有使用pylon GigE Vision 濾波驅動程式的網路介面卡，Basler 建議優化該介面卡的屬性。

若要最佳化介面卡屬性：

1. 開啟 網路連線 視窗，位於 Windows 控制台中。
   若要快速存取，請按下 Win+R ，輸入 ncpa.cpl，然後按下 輸入.
2. 以滑鼠右鍵按一下用於相機的網路卡連線，然後按一下 內容。
   隨即會開啟內容視窗。
3. 按一下 Configure。
   隨即會開啟網路驅動程式的設定視窗。
4. 按一下 Advanced。
5. 調整下列屬性（請參閱下方的備註）：
   1. 設定巨型幀^將 屬性設為最大值。
      若無「巨型幀」屬性，請選擇與幀大小相關的參數，並將其設為最大值。
   2. 請選擇與接收 (Rx) 環形緩衝區或接收描述符數量相關的參數^b (例如：「接收描述符」)，並將其設定為最大值。
   3. 請選擇與中斷調制率或 CPU 中斷數量相關的參數^c （例如：「中斷調控率」）並將其設定為較低數值，例如 1000。設定 CPU 中斷數量的方法可能因您的網路介面卡而異。您可能需要使用另一個參數來啟用中斷調控功能。
   4. 選取與速度和雙工模式相關的參數（例如 Speed and Duplex Mode），並將其設為自動（例如 Auto Negotiation）。
6. 對所有適用的網路介面卡重複步驟 2 至 5。

變更網路介面卡的屬性（Linux ）#

對於所有使用pylon GigE Vision 插槽驅動程式的網路介面卡，Basler 建議優化該介面卡的屬性。

若要最佳化介面卡屬性：

1. 開啟一個命令列視窗。
2. 透過設定最大傳輸單位 (MTU) 來啟用巨型幀^a 使用 ifconfig 指令。
   範例： 若要將 MTU 設為 eth0 網路介面設為 9000，請輸入： sudo ifconfig eth0 mtu 9000.
3. 增加環形緩衝區的大小^b 使用 ethtool 指令。
   範例： 若要將 eth0 網路介面的接收 (Rx) 與傳輸 (Tx) 環形緩衝區大小設為 4096，請輸入： sudo ethtool -G ethX rx 4096 tx 4096.
4. 設定中斷調控速率^c 使用 ethtool 指令。
   範例： 若要套用建議的設定至 eth0 網路介面，請輸入： sudo ethtool -C ethX adaptive-rx off adaptive-tx off rx-usecs 62 tx-usecs 62.
5. 請針對所有適用的網路介面重複執行步驟 2 至 4。

關閉防火牆#

您未必需要關閉防火牆。若保持防火牆開啟，攝影機仍可正常運作，惟有以下幾項例外：

• 該 Event Notification 此功能無法運作。
• 在Windows 上，每當程式首次存取相機時，系統會開啟一則「Windows 安全性警示」，要求您允許傳入的請求。
• 圖片串流可能不穩定。

因此，Basler 建議在與 Basler 攝影機建立連線時關閉防火牆。此外，您也可以針對特定應用程式設定進站規則，以確保這些應用程式不會被防火牆阻擋。

透過Windows 控制台關閉Windows 防火牆#

此選項可讓您針對所有連線停用防火牆。

若要透過「Windows 」控制台關閉防火牆：

1. 開啟 Windows 防火牆 視窗，位於 Windows 控制台中。
   若要快速存取，請按下 Win+R，輸入 firewall.cpl，然後按下 輸入.

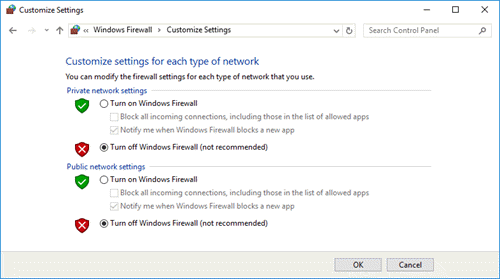

2. 在左側窗格中，按一下「開啟或關閉Windows 防火牆」。
   此時將開啟「自訂設定」視窗。
3. 在「自訂設定」視窗中，找出您要關閉防火牆保護的網路位置區段。
   通常，這會是「公共網路位置設定」區段。不過，如果您使用專用網路卡，Basler 建議也應停用其他網路位置的防火牆保護。

4. 在所需的區段中，按一下「關閉Windows 防火牆（不建議）」。



透過命令提示字元關閉Windows 防火牆#

此選項可讓您針對所有連線停用防火牆。

若要透過命令提示字元關閉防火牆：

1. 按下 Win+R 並輸入 cmd.

2. 在 執行 視窗、類型 cmd.
   請確保該訊息 此任務將以管理員權限建立 會顯示。



3. 新聞稿 按下。
   命令提示字元視窗隨即開啟。

4. Type netsh advfirewall set allprofiles state off.
5. 新聞 按。

所有設定檔的防火牆均已關閉。無法使用 netsh 僅針對選定的連線停用防火牆。

透過「進階安全性設定」關閉「Windows 」防火牆#

此選項可讓您針對選定的連線關閉防火牆。

若要關閉特定網路卡上的防火牆：

1. 按下 Win+R，輸入 wf.msc，然後按下 Enter 鍵。
   隨即會開啟具有進階安全性的 Windows 防火牆視窗。

2. 按一下Windows 防火牆內容。



   隨即會開啟本機電腦上的具有進階安全性的 Windows 防火牆內容…視窗。

3. 點選您要關閉防火牆保護的設定檔分頁。
   通常，這會是「公共設定檔」分頁。不過，如果您使用專用網路卡，Basler 建議也應停用其他設定檔的防火牆保護。

4. 按一下自訂。



   隨即會開啟公用設定檔的受保護網路連線視窗。該視窗會列出已開啟防火牆的連線。



5. 清除連接相機的連線。這會關閉其防火牆保護。

6. 對您想要關閉防火牆保護的所有設定檔重複步驟 3 至 5。

透過 Shell 關閉防火牆（Linux ）#

在Linux 上，您可以透過以下方式設定防火牆： ufw，此軟體預設已包含在許多發行版中。

若要關閉防火牆：

1. 開啟一個命令列視窗。
2. 輸入 sudo ufw disable.

設定入站防火牆規則#

與其完全關閉「Windows 」防火牆，您不妨為特定應用程式設定入站規則，使其不會被防火牆攔截。

要設定傳入規則：

1. 按下 Win+R，輸入 wf.msc，然後按下 Enter 鍵。
   隨即會開啟具有進階安全性的 Windows 防火牆視窗。



2. 在左側窗格中，按一下「傳入規則」。

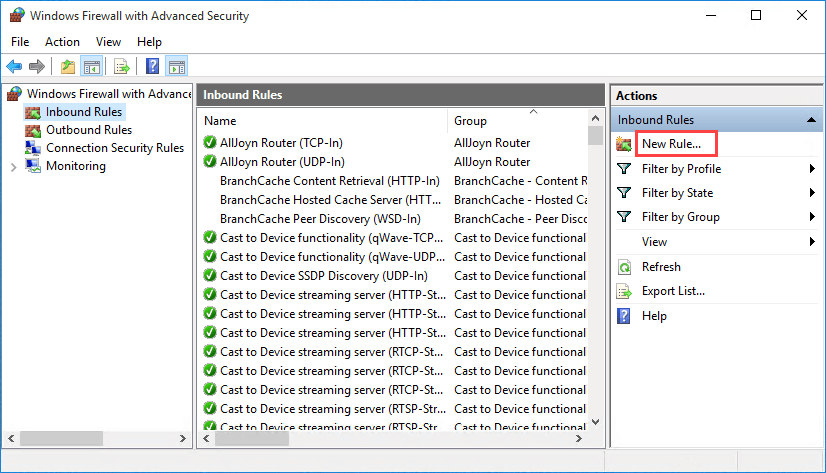

3. 在「動作」窗格的「傳入規則」下，按一下「新增規則」。
   此時將開啟「++新增傳入規則精靈++」。

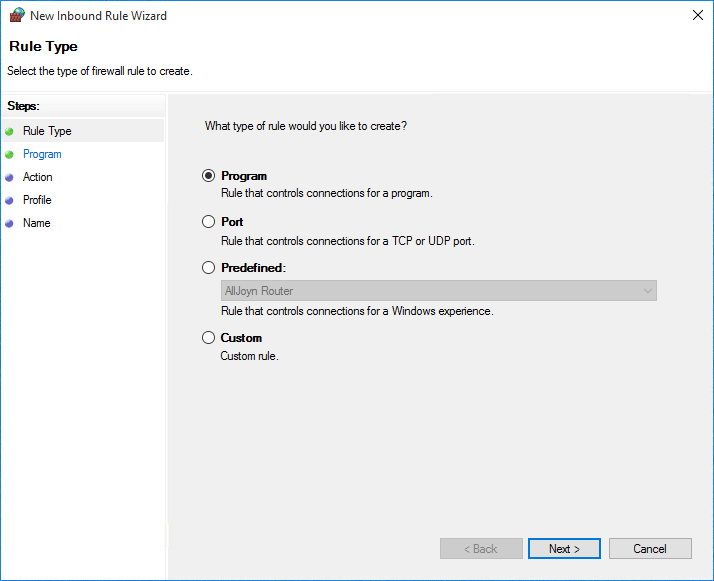

4. 在「規則類型」頁面上，請選擇「程式」。

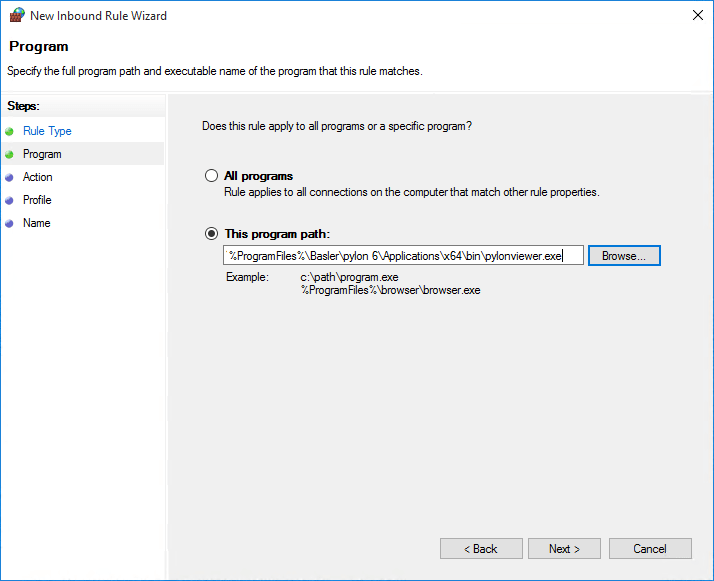

5. 在「程式」頁面上，請選取「此程式路徑」。



6. 按一下「瀏覽」，然後導覽至您要為其設定規則的程式可執行檔。
   範例：若要為 64 位元版的pylon Viewer 設定規則，請前往Program Files\Basler\
   pylonx\Applications\x64\bin\pylonviewer.exe。

7. 按一下 Next。

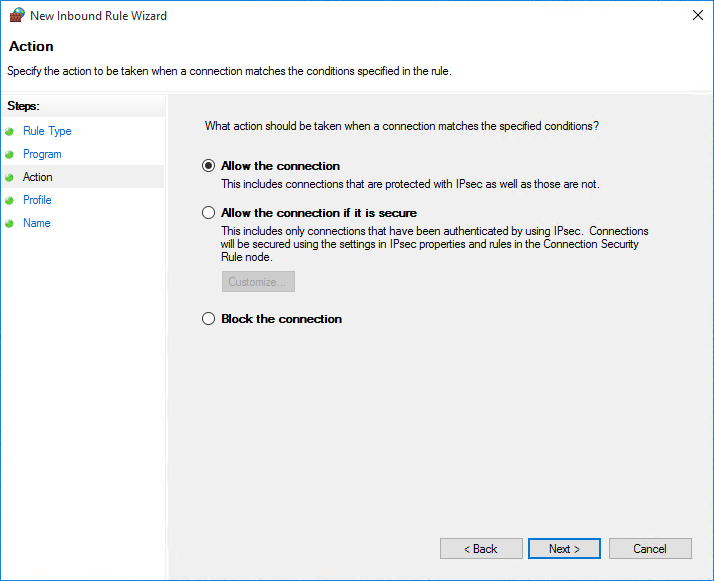

8. 在「動作」頁面上，選取「允許此連線」。



9. 按一下 Next。

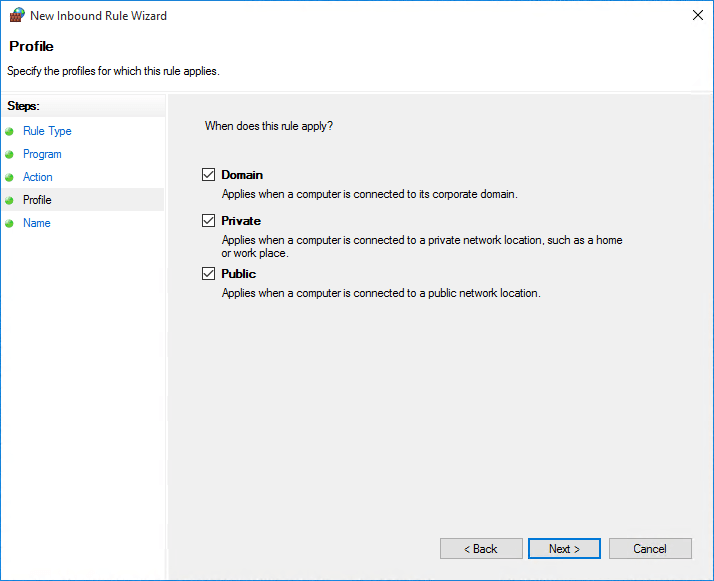

10. 在「設定檔」頁面上，選擇您希望將此規則套用的設定檔。
    若不確定該選擇哪個設定檔，請選取所有三個選項。（這很安全，因為攝影機不會攜帶病毒。）



11. 按一下 Next。

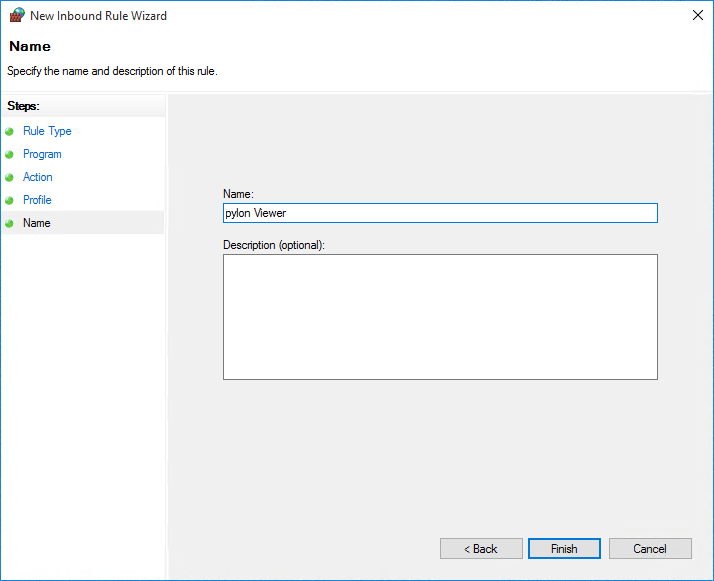

12. 在「名稱」頁面上，輸入規則的名稱，並視需要輸入說明。



13. 按一下「完成」。

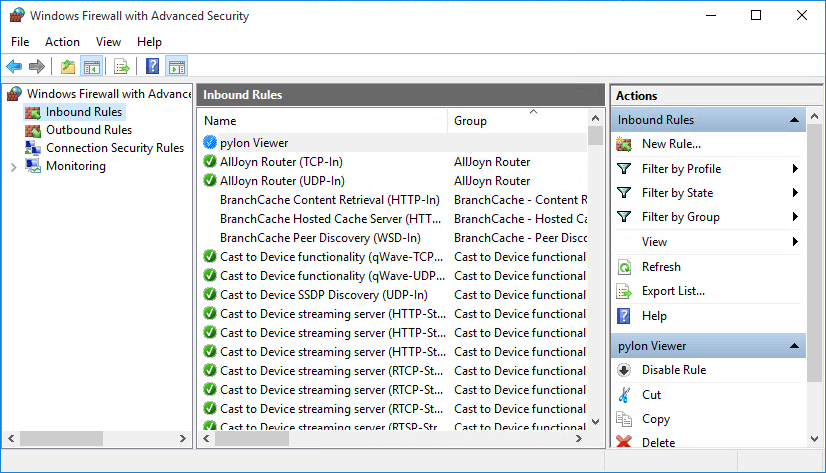

    新的規則現在會出現在「傳入規則」窗格中。



網路介面卡 IP 設定#

以下是設定網路卡 IP 位址最常見的兩種方式：

• 指派固定（亦稱「靜態」或「持久」）位址
• 透過 DHCP (Dynamic Host Configuration Protocol) 或 Auto IP（Automatic Private IP Addressing，基於鏈路本地位址 (LLA)）設定自動定址。

指派固定 IP 位址#

若要為網路卡指派固定 IP 位址：

1. 開啟 網路連線 視窗，位於 Windows 控制台中。
   若要快速存取，請按下 Win+R，輸入 ncpa.cpl，然後按下 輸入.
2. 以滑鼠右鍵按一下用於相機的網路卡連線，然後按一下 內容。
   隨即會開啟內容視窗。
3. 按兩下 網際網路通訊協定第 4 版 (TCP/IPv4)。
   隨即會開啟網際網路通訊協定第 4 版 (TCP/IPv4) 內容視窗。
4. 按一下 使用下列的 IP 位址。
5. 在 IP 位址、子網路遮罩和預設閘道欄位中，輸入 IP 位址、子網路遮罩和預設閘道位址。

6. 在偏好的 DNS 伺服器和替代 DNS 伺服器欄位中，輸入主要和次要 DNS 伺服器位址。（通常不需要網域名稱伺服器。）



7. 對所有適用的網路卡重複步驟 2 到 6。

透過 DHCP / Auto IP 指派 IP 位址#

當適配器設定為透過「DHCP / Auto IP」取得其 IP 位址時，其運作方式如下：

• 網路卡會嘗試從 DHCP 伺服器取得 IP 位址。如果 DHCP 伺服器可用，它會從伺服器接收 IP 位址並使用該位址。
• 如果沒有可用的 DHCP 伺服器，網路卡會使用 Auto IP 常式為自己指派一個 IP 位址。

大多數網路卡的預設設定都是 DHCP / Auto IP。在大多數情況下，與您的相機搭配使用的網路卡將沒有可用的 DHCP 伺服器。因此在預設設定下，網路卡最終會使用自動 IP 定址來為自己指派 IP 位址。

若要使用 DHCP / Auto IP 指派 IP 位址：

1. 開啟 網路連線 視窗，位於 Windows 控制台中。
   若要快速存取，請按下 Win+R，輸入 ncpa.cpl，然後按下 輸入.
2. 以滑鼠右鍵按一下用於相機的網路卡連線，然後按一下 內容。
   隨即會開啟內容視窗。
3. 按兩下 網際網路通訊協定第 4 版 (TCP/IPv4)。
   隨即會開啟網際網路通訊協定第 4 版 (TCP/IPv4) 內容視窗。
4. 請確保已選取 自動取得 IP 位址。
   這會使網路卡優先檢查 DHCP 伺服器。
5. 按一下 替代組態 標籤。
   此標籤上的設定用於設定當找不到 DHCP 伺服器時，網路卡將使用的 Auto IP 位址指派。

6. 請確保已選取 自動私有 IP 位址。



後續步驟#

• 請使用 pylon GigE Configurator 來優化您的 GigE Vision 設定。
• 若您正在無線LAN 中使用GigE或5GigE相機，請參閱「在無線LAN 中使用Basler GigE相機」一文。
• 使用 pylon Viewer 檢查您的相機是否已被偵測到、擷取影像、顯示影像，以及調整參數設定以提升影像 Quality。
