Basler 10GBASE-T 銅線轉 SFP+ 模組#

Basler 10GBASE‑T 銅線轉 SFP+ 模組可透過將具有 RJ45 連接埠的 10GigE 工業相機直接連接至 SFP+ 介面卡，來實現 GigE 資料傳輸。這允許重複使用現有的 Cat 6a 銅纜佈線，同時保留主機端 SFP+ 介面的靈活性。

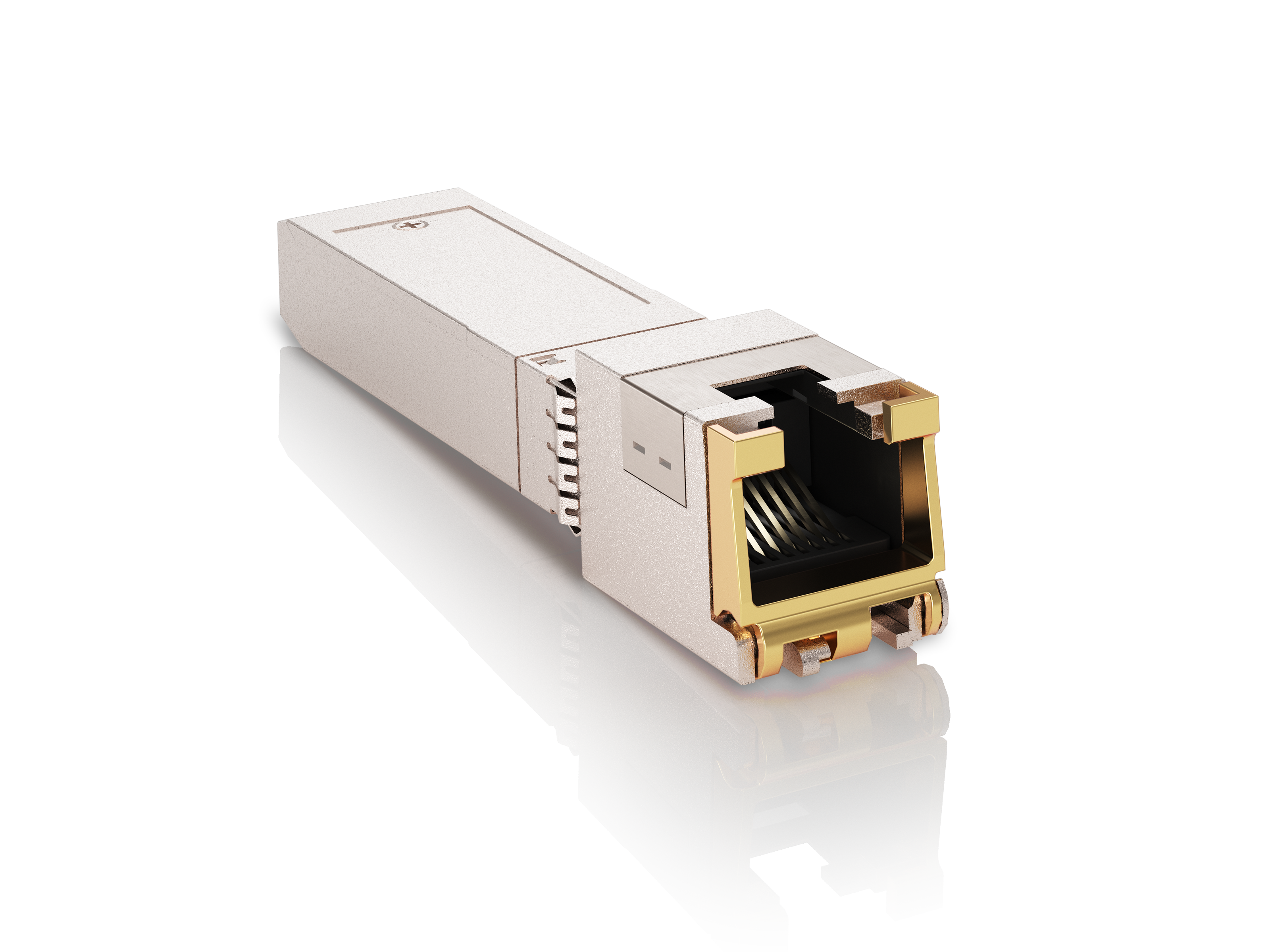

模組 10GBASE-T, 銅線轉 SFP+

資訊

該模組相容於以下介面卡與纜線：

一般規格#

	2200003062
訂購編號	2200003062
乙太網路格式	10GBASE-T、5GBASE-T、2.5GBASE-T、1000BASE-T
收發器	全雙工銅線 PHY
資料傳輸速率	1 至 10 Gb/s
主機介面	SFP+ / SGMII
網路介面	RJ-45
最大纜線長度	Cat 5e：30 m (1000BASE-T) Cat 6a：30 m (10GBASE-T)
纜線類型	雙絞銅線 (Cat 5e / Cat 6 / Cat 6a)
功耗	最大 1.2 W
外型尺寸	支援熱插拔的 SFP+
運作外殼溫度	0 °C 至 +65 °C
供應電壓	3.3 V
符合標準	RoHS、無鉛、SFP+ MSA (SFF-8431、SFF-8432)、SFF-8472、IEEE 802.3an、IEEE 802.3bz、IEEE 802.3ae
ESD（人體模型）	高速接脚上為 1 kV，所有其他電氣輸入上為 2 kV（MIL-STD-883, Method 3015.4 / JESD22-A114-A, HBM）。在處理過程中仍需採取標準的 ESD 預防措施。本模組出貨時採用 ESD 防護包裝；請僅在具備 ESD 防護的工作區中進行拆封與處理。

機械尺寸#

10GBASE-T 銅線轉 SFP+ 模組機械尺寸

RJ-45 連接器#

網路介面是用於雙絞銅線乙太網路的標準 RJ-45 插座。此收發器模組支援具備自動協商功能的 10GBASE-T、5GBASE-T、2.5GBASE-T 和 1000BASE-T。預設情況下，此收發器模組以慣用主機模式 (preferred master mode) 作為全雙工裝置運作。已啟用自動 MDI/MDI-X 交錯檢測。不需要外部交錯纜線。

效能規格#

絕對最大額定值#

下列數值為絶對最大額定值（損壞臨界值）。如果您超過任何單一極限，模組可能會立即損壞，即使所有其他參數均保持在建議的操作條件内。

Property	最小	典型	最大	單位
電源供應電壓 (3.3 V)	—	—	4	V
儲存溫度 (無凝結)	-40	—	85	°C
通電外殼溫度範圍 (無凝結)	-5	—	65	°C
相對濕度	5	—	95	%
高速接腳上的靜電放電電壓 (人體模型)	—	—	1000	V
其他接腳上的靜電放電電壓 (人體模型)	—	—	2000	V

建議運作條件#

Property	最小	典型	最大	單位
資料傳輸速率	1	—	10	Gb/s
3.3 V 供應電壓	3.13	3.3	3.47	V
外殼溫度	0	—	65	°C
功耗	—	—	1.2	W
供應電流	320	—	375	mA
湧入電流	—	—	30	mA
傳輸距離 (Cat 5e)	—	—	30	m
傳輸距離 (Cat6a)	—	—	30	m
時鐘容差	—	—	±50	ppm

資訊

當搭配建議的 10GigE Interface Card, 2-CH, SFP+ 使用時，收發器模組的最大功耗為 1.2 W。此數值在 SFP MSA 規範所定義的 Power Level II 範圍內。

安全與處理#

資訊

SFP+ 銅纜模組的插拔次數有限。請遵循主機系統規範中關於最大插拔次數的規定。

資訊

將收發器模組插入介面卡上的 SFP+ 連接埠。將收發器模組的 RJ-45 連接器連接至合適的乙太網路線，例如 Basler Cable GigE, Cat6a, RJ45 sl hor/RJ45, S。
