Basler Light Back-100x100-x#
主要特色#
- Intelligent Light Control (ILC)：透過 Basler 相機直接進行 Light Control，無需外接 Light Controller。
- 內建 LED 驅動器 具備兩種 Light Control Modes：
- 適用於硬體觸發的 Trigger Control Mode
- 適用於基於相機之組態設定與自動同步的 Intelligent Light Control Mode
- Overdrive option 透過兩種 Light Control 模式：
無需額外硬體即可提升光輸出（請參閱 Overdriving Light Devices） - Automatic light detection：相機自動識別所連接的 Basler Light 並套用適當的運作與保護設定。
- 遵循 GenICam 標準的 Basler 相機控制：使用任何相容 GenICam 的軟體（例如 pylon Software Suite），直接從 Basler 相機完整控制亮度、strobe 與 continuous-light operation
- 內建保護機制：過度觸發與過熱保護可確保可靠運作，並在整個使用壽命期間保護燈具。
- 支援外接控制器：也可透過任何外接 Light Controller 在 External Control Mode 下運作。
舊款燈具與新型 Basler 燈具#
資訊
舊款 Basler Lights 與新款 Basler Lights：
- 上一代 Basler 燈具是 不具備 ILC（無智慧型 Light Control）的燈具。這些燈具需要獨立的控制器來進行 Light Control。
目前的 Basler 產品說明文件中不再包含舊款 Basler 燈具 不具備 ILC 的相關說明文件。如果您需要這些產品的資訊，請參閱早期版本的離線說明文件，您可以點擊 這裡 下載。 - 若要確定安裝的是哪種類型的燈具，請檢查標記在 Basler Light 上的修訂版號（例如：2200000841-05）。訂單號碼後面的最後兩位數字表示燈具的修訂版。修訂版 05 及更新版本表示具備智慧型 Light Control (ILC) 的 Basler 燈具，也就是具有內建控制器。小於 05 的修訂版號表示不具備 ILC、因此也沒有內建控制器的舊款 Basler 燈具。
Light Revision 05 中的接腳指派變更#
資訊
從不具備智慧型 Light Control (ILC) 的舊款 Basler 燈具到具備 ILC 的目前 Basler 燈具，接腳指派已變更。
何時需要調整配線
- 若將舊款 Basler Light 更換為具備 ILC (Intelligent Light Control) 的新型 Basler Light 且使用了外部控制器（Basler SLP Controller 或第三方控制器），則必須相應調整接腳分配。這是必要的，因為具備 ILC 的 Basler Light 之接腳分配與舊款 Basler Light 不同。
若使用舊款的接腳分配，新燈具將無法開啟。 - 連接燈具時，請確認您使用的是正確的接腳指派。
更多資訊
- Basler Light Revision 引入的接腳分配變更概覽可在 Basler Lights 主題中找到。
- 有關不同使用情境的接腳指派資訊，請參閱 操作具備內建控制器的 Basler 燈具 或 操作具備外部控制器的 Basler 燈具 主題。
一般規格#
| Basler Light Back-100x100-Red | Basler Light Back-100x100-White | Basler Light Back-100x100-Blue | Basler Light Back-100x100-Infrared | |
|---|---|---|---|---|
| 訂購編號，IP54 燈具 | 2200000830 | 2200000726 | 2200000799 | 2200000861 |
| 峰值波長 | 625 nm | - | 465 nm | 850 nm |
| 色溫 | - | 5000 K | - | - |
| LED 顏色 | Red | White | Blue | Infrared |
| 發光面積 | 100 x 100 mm | 100 x 100 mm | 100 x 100 mm | 100 x 100 mm |
| 建議的燈光工作距離 | 1–100 mm | 1–100 mm | 1–100 mm | 1–100 mm |
| 風險等級（根據 IEC 62471） | 無風險 | 無風險 | 無風險 | 無風險 |
| Basler Light Back-100x100-x | |
|---|---|
| 符合標準 | CE (含 RoHS)、FCC、IP54、UKCA 您的燈光型號憑證 如需更多資訊，請參閱 Basler 網站的 Compliance 專區。 |
LED 規格#
| Backlight Series 100x100-x | |
|---|---|
| White LEDs 在 0 mm 距離處的 照度 | 86 klux |
數值為近似值，容差為 ± 7 %。
電氣規格#
| 除非另有說明， 否則數值適用於 IP54 與 IP67 燈具。 | 白光， 5000 K | 紅光， 625 nm | 藍光， 465 nm | 紅外光， 850 nm |
|---|---|---|---|---|
| 所需電壓 | 24 VDC ± 5 % | 24 VDC ± 5 % | 24 VDC ± 5 % | 24 VDC ± 5 % |
| 連續光所需 功率 | 11.9 W | 8.5 W | 11.8 W | 9.8 W |
| 連續光之 最大 LED Current （100 % 亮度） | 600 mA | 600 mA | 600 mA | 900 mA |
| Overdrive 運作範例 1： 最大 LED Current、工作週期 (%)、 最大脈衝寬度 | 900 mA, 60 %, 200 ms | 900 mA, 60 %, 200 ms | 900 mA, 60 %, 200 ms | 1350 mA, 40 %, 10 ms |
| Overdrive 運作範例 2： 最大 LED Current、工作週期 (%)、 最大脈衝寬度 | 1200 mA, 40 %, 100 ms | 1200 mA, 40 %, 100 ms | 1200 mA, 40 %, 100 ms | 1800 mA, 20 %, 5 ms |
| Overdrive 運作範例 3： 最大 LED Current、工作週期 (%)、 最大脈衝寬度 | 1800 mA, 20 %, 50 ms | 1800 mA, 20 %, 50 ms | 1800 mA, 20 %, 50 ms | 2700 mA, 10 %, 1 ms |
| Overdrive 運作範例 4： 最大 LED Current、工作週期 (%)、 最大脈衝寬度 | 2000 mA, 10 %, 10 ms | 2000 mA, 10 %, 10 ms | 2000 mA, 10 %, 10 ms | 3600 mA, 5 %, 200 μs |
| Overdrive Operation 下的 建議最小閃光時間 | 100 µs | 100 µs | 100 µs | 100 µs |
資訊
- 上方表格中的範例 1 至 4 僅供參考極限值。
LED 電流、工作週期和最大脈衝寬度也可以採用更低的值。 - 關於 overdrive operation 下的建議最小閃光時間：觸發訊號與 LED 燈亮起之間的延遲大約最大為 30 μs。因此，表格中建議的最小閃光時間為 100 μs。
機械規格#
| Backlight Series 100x100-x | |
|---|---|
| Dimensions (H x W x D) | 120 x 150 x 12 mm |
| 重量 | 380 g |
| Material | 黑色陽極氧化鋁外殼搭配 PMMA 導光罩 |
| Connector | M8 插座，4 針公接頭 |
背光模組尺寸#
連接器接腳編號#
目前的 Basler Light 使用來自 CONEC 的 M8 4-pin 連接器型號 (產品編號 42-01033)。
資訊
燈具連接器的接腳配置取決於燈具是透過其內建控制器 (內部控制) 還是外部控制器來操作。如需詳細資訊，請參閱 Controlling Basler Lights 專區主題中的相關表格：
環境要求#
| Temperature During Operation | 10–30 °C (50–86 °F) / 45 °C (113 °F)a |
| Humidity During Operation | 30–70 % |
-
針對無須額外散熱措施的恆亮運作，建議最高溫度為 30 °C (86 °F)。若要達到最高 45 °C (113 °F)，則必須採取散熱措施。
若為最高 10 % 工作週期的閃光運作，最高 45 °C (113 °F) 的溫度同樣適用。
效能圖表#
峰值照度與工作距離 (LWD) 之關係#
資訊
此圖表基於以下參考型號：BL Back-100x100-White。
光譜#

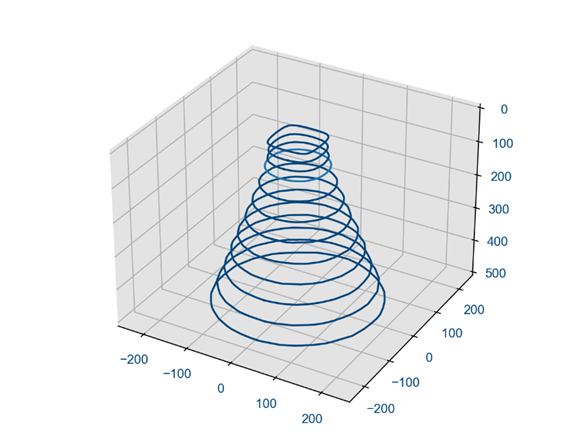

均勻度#
資訊
上方圖表中的數值單位為 mm。
