Basler Light Bar-45x300-Power-x#
資訊
照片外觀可能與實際產品略有不同。
主要功能#
- 具備 2 種 Operating Mode 的內部 LED Controller
- 與 Basler SLP Strobe Controller 相容
- 預先組態的硬體元件
- 多種尺寸與 LED 顏色
一般規格#
| Basler Light Bar-45x300-Power-Red | Basler Light Bar-45x300-Power-White | Basler Light Bar-45x300-Power-Blue | Basler Light Bar-45x300-Power-Infrared | |
|---|---|---|---|---|
| 訂購編號 | 2200001142 | 2200001141 | 2200001143 | 2200001144 |
| 訂購編號，IP67 Lights | 2200002583 | 2200002582 | 2200002584 | 2200002585 |
| 峰值波長 | 625 nm | - | 465 nm | 850 nm |
| Color Temperature | - | 5000 K | - | - |
| LED Color | Red | White | Blue | Infrared |
| Luminous Area | 45 x 300 mm | 45 x 300 mm | 45 x 300 mm | 45 x 300 mm |
| Recommended Light Working Distance | 150–1000 mm | 150–1000 mm | 150–1000 mm | 150–1000 mm |
| Risk Class (according to IEC 62471) | RG1 | RG1 | RG1 | RG1 |
| Basler Light Bar-45x300-Power-x | |
|---|---|
| Conformity | CE (includes RoHS), FCC, IP54, IP67, UKCA 上表「Order number, IP67」下方所列的燈具符合 IP67 標準。所有其他燈具僅符合 IP54 標準。 |
LED 規格#
| Bar Light Series 45x300-Power-x | |
|---|---|
| Luminous Power of White LEDs (lumen) | 5780 |
| Radiant Power of Red LEDs (mW) | 10320 |
| Radiant Power of Blue LEDs (mW) | 15660 |
| Radiant Power of IR LEDs (mW) | 9620 |
電氣規格#
| Bar Light 45x300-Power-x | |
|---|---|
| Required Power for Voltage Control Mode | 24 VDC ± 10 %、 32 W |
| Required Current for Current Control Mode | 紅色、白色和藍色：1800 mA 紅外線：2000 mA |
| Strobe Mode 的建議最大 LED Current （50% 工作週期，100 ms 脈衝） | 紅色、白色和藍色：3600 mA 紅外線：4050 mA |
| Strobe Mode 的建議最大 LED Current （25% 工作週期，20 ms 脈衝） | 紅色、白色和藍色：5400 mA 紅外線：6075 mA |
| Strobe Mode 的建議最大 LED Current （10% 工作週期，5 ms 脈衝） | 紅色、白色和藍色：7200 mA 紅外線：8100 mA |
| Strobe Mode 中的建議最小 Flash Time | 100 µs |
機械規格#
| Bar Light 45x300-Power-x | |
|---|---|
| Dimensions （高 x 寬 x 深） | 54 x 310 x 23 mm |
| Weight | 650 g |
| Material | 黑色陽極氧化鋁外殼搭配 PMMA 透光罩 |
| Connector | M8 插座，4 針公接頭 |
條形燈尺寸#
連接器接腳編號#
資訊
燈具接頭的針腳配置會根據您是要使用內部控制器還是外部控制器而有所不同。如需詳細資訊，請參閱Installation章節中的相應表格。
環境要求#
| 運作時的溫度 | 10–30 °C (50–86 °F) / 45 °C (113 °F)a |
| 運作時的濕度 | 30–70 % |
-
若要在沒有額外散熱措施的情況下進行恆亮運作，建議最高溫度為 30 °C (86 °F)。若要達到最高 45 °C (113 °F)，散熱措施為強制要求。
若要在最大 10% 工作週期的閃光燈模式下運作，最高 45 °C (113 °F) 也是允許的。
效能圖表#
峰值照度與工作距離 (LWD) 的關係#
資訊
圖表基於以下參考型號：BL Bar-45x300-Power-White。
光譜#

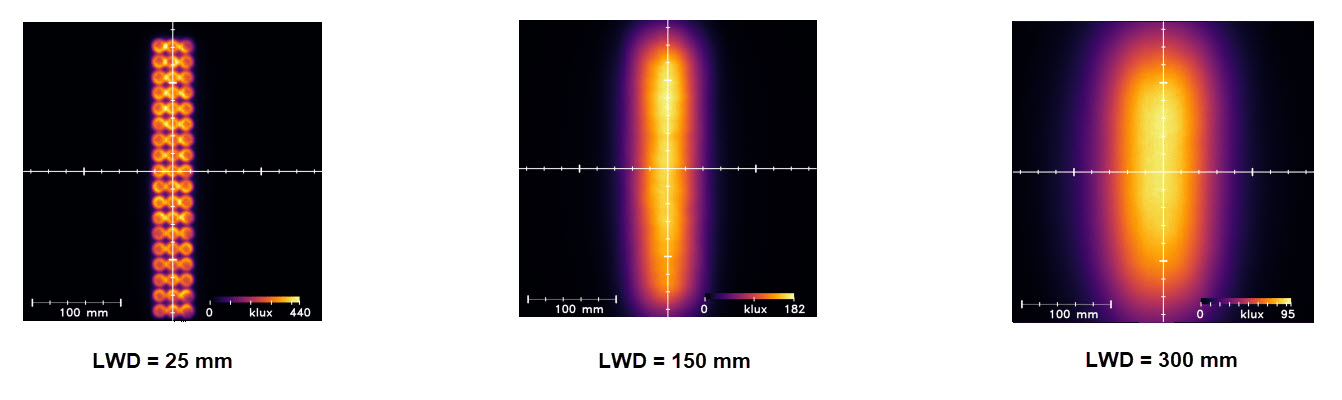

均勻度#
資訊
上方圖表中的數值以 mm 為單位。
