Basler Light Dome-50OD-x#

Basler 圓頂燈可應用於各種場合,用於對高反射率物體進行明場照明。

巴斯勒 Light Dome

主要功能#

  • 具備 2 種 Operating Mode 的內部 LED Controller
  • 與 Basler SLP Strobe Controller 相容
  • 預先組態的硬體元件
  • 多種尺寸與 LED 顏色

一般規格#

Basler Light Dome-50OD-Red Basler Light Dome-50OD-白色 Basler Light Dome-50OD-Blue Basler Light Dome-50OD-紅外線
訂購編號 2200000852 2200000748 2200000821 2200000883
峰值波長 625 nm - 465 nm 850 nm
Color Temperature - 5000 K - -
LED Color Red White Blue Infrared
發光區域(直徑) 50 mm 50 mm 50 mm 50 mm
鏡頭孔(直徑) 20 毫米 20 毫米 20 毫米 20 毫米
Recommended Light Working Distance 1–30 mm 1–30 mm 1–30 mm 1–30 mm
Risk Class (according to IEC 62471) 豁免 豁免 RG1 豁免
Basler Light Dome-50OD-x
Conformity CE (包含 RoHS)、FCC、IP54、UKCA
您的燈具型號證書
如需更多資訊,請參閱 Basler 網站的 Compliance 專區。

LED 規格#

車頂燈系列 50OD-x
Luminous Power of
White LEDs (lumen)
690
Radiant Power of
Red LEDs (mW)
2020
Radiant Power of
Blue LEDs (mW)
待定
Radiant Power of
IR LEDs (mW)
970

電氣規格#

車頂燈系列 50OD-x
Required Power for Voltage Control Mode 24 VDC ± 5 %,
6 W
Required Current for Current Control Mode 紅光、白光與藍光:300 mA
紅外光:450 mA
Strobe Mode 的建議最大 LED Current
(50% 工作週期,100 ms 脈衝)
紅光、白光與藍光:600 mA
紅外光:絕不能使用。
Strobe Mode 的建議最大 LED Current
(25% 工作週期,20 ms 脈衝)
紅光、白光與藍光:900 mA
紅外光:絕不能使用。
Strobe Mode 的建議最大 LED Current
(10% 工作週期,5 ms 脈衝)
紅光、白光與藍光:1200 mA
紅外光:900 mA
僅限紅外光:觸發模式建議的最大 LED 電流
(1 % 工作週期,100 µs 脈衝)
1350 mA
Strobe Mode 中的建議最小 Flash Time 100 µs

機械規格#

車頂燈系列 50OD-x
Dimensions
(高 x 寬 x 深)
100 × 100 × 52 毫米
Weight 230 g
Material 黑色陽極氧化鋁外殼與塑膠半球體
Connector M8 插座,4 針公接頭

車頂燈尺寸#

Basler Dome Light 50OD

連接器接腳編號#

Connector Pin Numbering Basler Light

資訊

燈具接頭的針腳配置會根據您是要使用內部控制器還是外部控制器而有所不同。如需詳細資訊,請參閱Installation章節中的相應表格。

環境要求#

運作時的溫度 10–30 °C (50–86 °F) / 45 °C (113 °F)a
運作時的濕度 30–70 %

  1. 若要在沒有額外散熱措施的情況下進行恆亮運作,建議最高溫度為 30 °C (86 °F)。若要達到最高 45 °C (113 °F),散熱措施為強制要求。
    若要在最大 10% 工作週期的閃光燈模式下運作,最高 45 °C (113 °F) 也是允許的。

效能圖表#

峰值照度與工作距離 (LWD) 的關係#

峰值照度與工作距離 (LWD) 的關係

資訊

此圖示係依據以下參考型號繪製:BL Dome-50OD-White。

光譜#

光譜

均勻度#

均勻度

資訊

上方圖表中的數值以 mm 為單位。

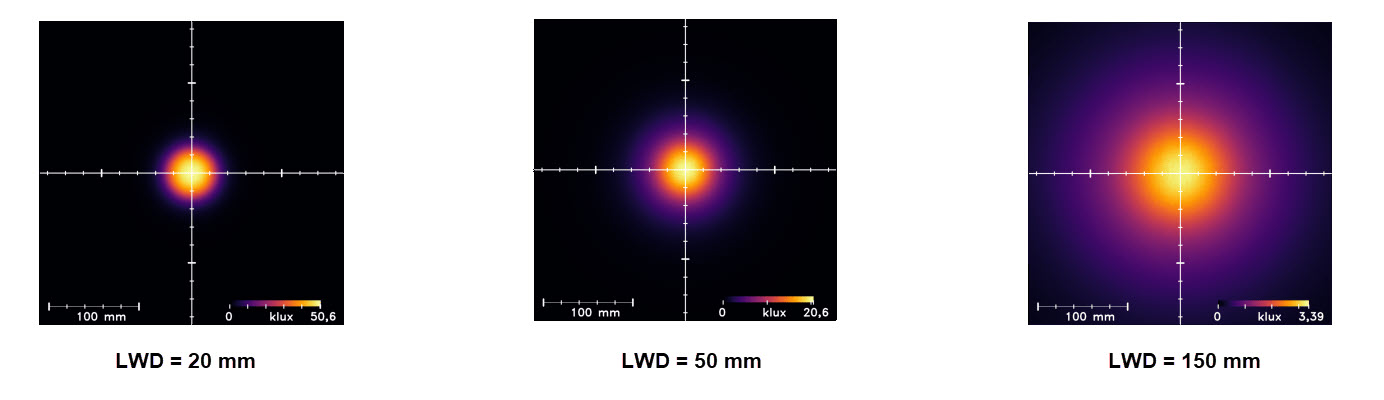

Uniformity Intensity
