Basler Light Bar-45x100-SWIR#

Basler 條型燈可用於各種應用，例如短波紅外光 (SWIR) 光譜範圍內的明視野照明應用。

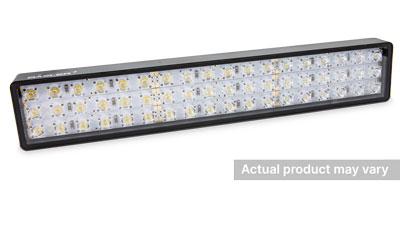

Basler Light Bar

資訊

照片外觀可能與實際產品略有不同。

主要特色#

舊款燈具與新型 Basler 燈具#

資訊

舊款 Basler Lights 與新款 Basler Lights：

  • 上一代 Basler 燈具是 不具備 ILC（無智慧型 Light Control）的燈具。這些燈具需要獨立的控制器來進行 Light Control。
    目前的 Basler 產品說明文件中不再包含舊款 Basler 燈具 不具備 ILC 的相關說明文件。如果您需要這些產品的資訊，請參閱早期版本的離線說明文件，您可以點擊 這裡 下載。
  • 若要確定安裝的是哪種類型的燈具，請檢查標記在 Basler Light 上的修訂版號（例如：2200000841-05）。訂單號碼後面的最後兩位數字表示燈具的修訂版。修訂版 05 及更新版本表示具備智慧型 Light Control (ILC) 的 Basler 燈具，也就是具有內建控制器。小於 05 的修訂版號表示不具備 ILC、因此也沒有內建控制器的舊款 Basler 燈具。

Light Revision 05 中的接腳指派變更#

資訊

從不具備智慧型 Light Control (ILC) 的舊款 Basler 燈具到具備 ILC 的目前 Basler 燈具，接腳指派已變更。

何時需要調整配線

  • 若將舊款 Basler Light 更換為具備 ILC (Intelligent Light Control) 的新型 Basler Light 且使用了外部控制器（Basler SLP Controller 或第三方控制器），則必須相應調整接腳分配。這是必要的，因為具備 ILC 的 Basler Light 之接腳分配與舊款 Basler Light 不同。
    若使用舊款的接腳分配，新燈具將無法開啟。
  • 連接燈具時，請確認您使用的是正確的接腳指派。

更多資訊

一般規格#

Basler Light Bar-45x100-1050 Basler Light Bar-45x100-1200 Basler Light Bar-45x100-1300
訂購編號，IP54 燈具 2200001584 2200001585 2200001586
峰值波長 1050 nm 1200 nm 1300 nm
發光面積 45 x 100 mm 45 x 100 mm 45 x 100 mm
風險等級（根據 IEC 62471） RG1 RG1 RG1
Basler Light Bar-45x100-1450 Basler Light Bar-45x100-1550 Basler Light Bar-45x100-1650
訂購編號，IP54 燈具 2200001587 2200001588 2200001589
峰值波長 1450 nm 1550 nm 1650 nm
發光面積 45 x 100 mm 45 x 100 mm 45 x 100 mm
風險等級（根據 IEC 62471） RG1 RG1 RG1
Basler Light Bar-45x100-x
符合標準 CE（包含 RoHS）、FCC、UKCA
您的燈光型號憑證
如需更多資訊，請參閱 Basler 網站的 Compliance 專區。

輻射強度#

輻射強度 (W/sr)
Basler Light Bar-45x100-1050 17.3
Basler Light Bar-45x100-1200 3.7
Basler Light Bar-45x100-1300 3.5
Basler Light Bar-45x100-1450 3.0
Basler Light Bar-45x100-1550 1.9
Basler Light Bar-45x100-1650 1.6

電氣規格#

IR
1050 nm		 IR
1200 nm		 IR
1300 nm
所需電壓 24 VDC ± 5 % 24 VDC ± 5 % 24 VDC ± 5 %
連續光的所需功率 23.3 W 20.1 W 19.8 W
連續光的最大 LED Current（
100 % 亮度）		 1500 mA 1500 mA 1500 mA
過載運作範例 1：
最大 LED Current、Duty Cycle、
最大脈衝寬度		 2250 mA,
40 %、
50 ms		 2250 mA,
40 %、
50 ms		 2250 mA,
40 %、
50 ms
過載運作範例 2：
最大 LED Current、Duty Cycle、
最大脈衝寬度		 3000 mA,
10 %、
10 ms		 3000 mA,
10 %、
10 ms		 3000 mA,
10 %、
10 ms
過載運作範例 3：
最大 LED Current、Duty Cycle、
最大脈衝寬度		 4000 mA,
5 %,
200 μs		 4000 mA,
5 %,
200 μs		 4000 mA,
5 %,
200 μs
過載運作中的
建議最小快閃時間		 100 µs 100 µs 100 µs
IR
1450 nm		 IR
1550 nm		 IR
1650 nm
所需電壓 24 VDC ± 5 % 24 VDC ± 5 % 24 VDC ± 5 %
連續光的所需功率 19.6 W 19.4 W 18.4 W
連續光的最大 LED Current（
100 % 亮度）		 1500 mA 1500 mA 1500 mA
過載運作範例 1：
最大 LED Current、Duty Cycle、
最大脈衝寬度		 2250 mA,
40 %、
50 ms		 2250 mA,
40 %、
50 ms		 2250 mA,
40 %、
50 ms
過載運作範例 2：
最大 LED Current、Duty Cycle、
最大脈衝寬度		 3000 mA,
10 %、
10 ms		 3000 mA,
10 %、
10 ms		 3000 mA,
10 %、
10 ms
過載運作範例 3：
最大 LED Current、Duty Cycle、
最大脈衝寬度		 4000 mA,
5 %,
200 μs		 4000 mA,
5 %,
200 μs		 4000 mA,
5 %,
200 μs
過載運作中的
建議最小快閃時間		 100 µs 100 µs 100 µs

資訊

  • 上表中的範例 1 至 3 僅供參考極限值。
    LED 電流、工作週期和最大脈衝寬度也可以採用較低的值。
  • 關於 overdrive operation 下的建議最小閃光時間：觸發訊號與 LED 燈亮起之間的延遲大約最大為 30 μs。因此，表格中建議的最小閃光時間為 100 μs。

機械規格#

Basler Light Bar-45x100-x
Dimensions
(H x W x D)		 54 x 110 x x53 mm
重量 450 g
Material 陽極氧化鋁外殼搭配 PMMA 透光罩
Connector M12 5-pin 公頭

條形燈尺寸#

Basler Light Bar-45x100-x

連接器接腳編號#

Connector Pin Numbering Basler Light

現有的 Basler Light 採用來自 CONEC 的 M12 5-pin 連接器型號（產品編號：43-01013）。

資訊

燈具連接器的接腳配置取決於燈具是透過其內建控制器 (內部控制) 還是外部控制器來操作。如需詳細資訊，請參閱 Controlling Basler Lights 專區主題中的相關表格：

環境要求#
Temperature During Operation 10–30 °C (50–86 °F) / 45 °C (113 °F)a
Humidity During Operation 30–70 %

  1. 針對無須額外散熱措施的恆亮運作，建議最高溫度為 30 °C (86 °F)。若要達到最高 45 °C (113 °F)，則必須採取散熱措施。
    若為最高 10 % 工作週期的閃光運作，最高 45 °C (113 °F) 的溫度同樣適用。
