裝置藝術（巴塞爾燈光）#
硬體#
安裝#
所有 Basler 燈具均設有安裝孔，讓您能將燈具牢固地安裝於工作環境中。有關所需螺絲的資訊，請參閱您所選燈具產品主題中的「機械規格」章節。
分解圖範例#
以下示例的分解圖說明了如何將 Basler 環形燈、Flat Dome Light M 以及 Flat Dome Light L 安裝於Basler ace或Basler ace 2攝影機上。
巴斯勒環形燈
Basler 平面半球形燈 M
Basler 平面半球形燈 L
有關各種照明配件的資訊，請參閱Basler 網站。
連接外部控制器與燈具#
警告 – 電擊危險
若在電源開啟的狀態下連接 Basler 燈具，可能會導致觸電、火災或燈具損毀。
在連接 Basler Light 之前，請務必確認電源已關閉。
SLP Strobe Controller#
Basler 建議使用 BaslerSLP Strobe Controller 來控制您的 Basler Light。有關如何將SLP Strobe Controller 連接至您的燈具的詳細資訊，請參閱BaslerSLP Strobe Controller文件。
燈光的操作方法#
資訊
如需了解如何將 Basler Light 連接至您的相機型號，請參閱您相機的相關章節。您可在「面掃描與線掃描相機」章節中找到您相機的相關章節。該章節中的「物理介面」部分會說明 I/O 線的總數、線路格式（光耦合或 GPIO）以及腳位分配。

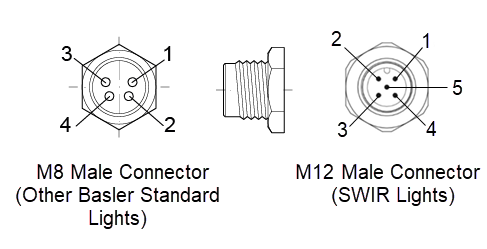

連接器接腳編號#
資訊
部分燈具配備M12 5 針連接器，而其他 Basler Lights 則配備M8 4 針連接器。這兩種類型的連接器在安裝時採用相同的針腳排列。
內部控制器（電壓控制模式）#
燈具連接器的針腳配置會因您是要以連續模式還是閃光模式操作燈具而有所不同。如需更多資訊，請參閱以下表格。
連續運作#
注意事項——若接線不當，可能會導致燈具損壞。
請務必依照下表所述的方式連接引腳。若未按規定連接，可能會損壞燈具。
| 接腳 | 功能 | 線材顏色：M8 （纜線）， （軸向） 訂購編號：2200000898、2200000899、2200000900 |
|---|---|---|
| 1 | 24 VDC | 棕色 |
| 2 | 未連接 | White |
| 3 | 24 VDC | Blue |
| 4 | 接地／LED （-） | 黑色 |
| 5（僅適用於M12 ） | 未使用 | - |
若要讓燈具持續運作：
- 請為第 1 腳和第 3 腳提供 24 VDC 電源。
- 將第 4 腳接至接地。
頻閃模式#
注意事項——若接線不當，可能會導致燈具損壞。
請務必依照下表所述的方式連接引腳。若未按規定連接，可能會損壞燈具。
| 接腳 | 功能 | 線材顏色：M8 （纜線）， （軸向） 訂購編號：2200000898、2200000899、2200000900 |
|---|---|---|
| 1 | 24 VDC | 棕色 |
| 2 | 未連接 | White |
| 3 | 觸發訊號來源（5–24 VDC） | Blue |
| 4 | 接地／LED （-） | 黑色 |
| 5（僅適用於M12 ） | 未使用 | - |
外部控制器（電流控制模式）#
注意事項——若接線不當，可能會導致燈具損壞。
-
第 1 針腳：請勿將外部LED 控制器連接至第 1 針腳。
-
第 2 腳位：僅在搭配外部LED 控制器時，才可使用第 2 腳位。
| 接腳 | 外部控制器 | 線材顏色：M8 （纜線）， （軸向） 訂購編號：2200000898、2200000899、2200000900 |
|---|---|---|
| 1 | 未連接 | 棕色 |
| 2 | LED (+) | White |
| 3 | 未連接 | Blue |
| 4 | 接地／LED （-） | 黑色 |
| 5（僅適用於M12 ） | 未使用 | - |
SLP Strobe Controller#
有關如何透過SLP Strobe Controller 操作該燈的更多資訊，請參閱Basler的 SLP Strobe Controller文件。
