Basler Light Bar-17x200-Power-x#

Basler High-Power Bar Lights 可用於需要高光強度的各種應用，以及遠距離照明物件。

Basler Light Bar

資訊

照片外觀可能與實際產品略有不同。

主要特色#

Intelligent Light Control (ILC)：透過 Basler 相機直接進行 Light Control，無需外接 Light Controller。
內建 LED 驅動器 具備兩種 Light Control Modes：
- 適用於硬體觸發的 Trigger Control Mode
- 適用於基於相機之組態設定與自動同步的 Intelligent Light Control Mode
Overdrive option 透過兩種 Light Control 模式：
無需額外硬體即可提升光輸出（請參閱 Overdriving Light Devices）
Automatic light detection：相機自動識別所連接的 Basler Light 並套用適當的運作與保護設定。
遵循 GenICam 標準的 Basler 相機控制：使用任何相容 GenICam 的軟體（例如 pylon Software Suite），直接從 Basler 相機完整控制亮度、strobe 與 continuous-light operation

資訊

舊款 Basler Lights 與新款 Basler Lights：

上一代 Basler 燈具是 不具備 ILC（無智慧型 Light Control）的燈具。這些燈具需要獨立的控制器來進行 Light Control。
目前的 Basler 產品說明文件中不再包含舊款 Basler 燈具 不具備 ILC 的相關說明文件。如果您需要這些產品的資訊，請參閱早期版本的離線說明文件，您可以點擊這裡下載。
若要確定安裝的是哪種類型的燈具，請檢查標記在 Basler Light 上的修訂版號（例如：2200000841-05）。訂單號碼後面的最後兩位數字表示燈具的修訂版。修訂版 05 及更新版本表示具備智慧型 Light Control (ILC) 的 Basler 燈具，也就是具有內建控制器。小於 05 的修訂版號表示不具備 ILC、因此也沒有內建控制器的舊款 Basler 燈具。

資訊

從不具備智慧型 Light Control (ILC) 的舊款 Basler 燈具到具備 ILC 的目前 Basler 燈具，接腳指派已變更。

何時需要調整配線

若將舊款 Basler Light 更換為具備 ILC (Intelligent Light Control) 的新型 Basler Light 且使用了外部控制器（Basler SLP Controller 或第三方控制器），則必須相應調整接腳分配。這是必要的，因為具備 ILC 的 Basler Light 之接腳分配與舊款 Basler Light 不同。
若使用舊款的接腳分配，新燈具將無法開啟。
連接燈具時，請確認您使用的是正確的接腳指派。

更多資訊

	Basler Light Bar-17x200-Power-Red	Basler Light Bar-17x200-Power-White	Basler Light Bar-17x200-Power-Blue	Basler Light Bar-17x200-Power-Infrared
訂購編號，IP54 燈具	2200002525	2200002524	2200002526	2200002527
訂購編號，IP67 燈具	2200002531	2200002530	2200002532	2200002533
峰值波長	625 nm	-	465 nm	850 nm
色溫	-	5000 K	-	-
LED 顏色	Red	White	Blue	Infrared
發光面積	17 x 200 mm	17 x 200 mm	17 x 200 mm	17 x 200 mm

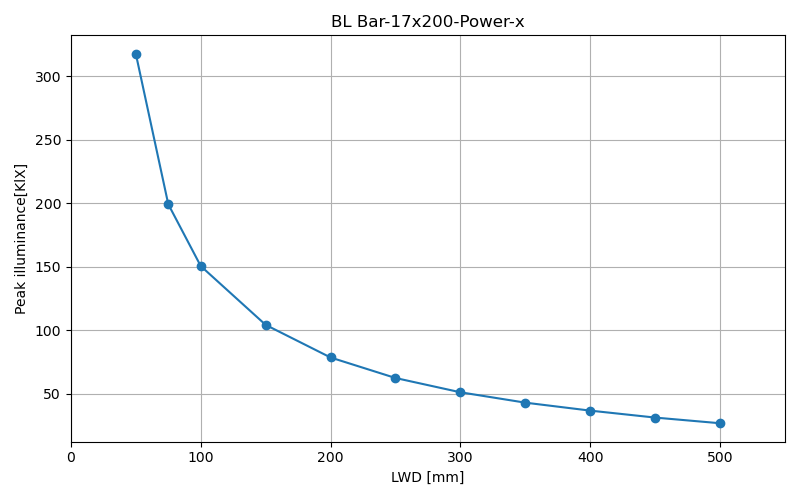

建議的燈光工作距離	250–900 mm	250–900 mm	250–900 mm	250–900 mm
風險等級（根據 IEC 62471）	RG1	RG1	RG1	RG1

	Basler Light Bar-17x200-Power-x
符合標準	CE (includes RoHS), IP54, IP67 上表「訂購編號，IP67」下列出的燈具符合 IP54 標準。所有其他燈具僅符合 IP54 標準。

這些數值適用於 IP54 和 IP67 燈具。	白光， 5000 K	紅光， 625 nm	藍光， 465 nm	紅外光， 850 nm
所需電壓	24 VDC ± 5 %	24 VDC ± 5 %	24 VDC ± 5 %	24 VDC ± 5 %
連續光所需功率	6.1 W	4.6 W	6.2 W	3.3 W
連續光之最大 LED Current （100 % 亮度）	300 mA	300 mA	300 mA	300 mA
Overdrive 運作範例 1：最大 LED Current、工作週期 (%)、最大脈衝寬度	450 mA、 60 %、 200 ms	450 mA、 60 %、 200 ms	450 mA、 60 %、 200 ms	450 mA、 40 %、 10 ms
Overdrive 運作範例 2：最大 LED Current、工作週期 (%)、最大脈衝寬度	600 mA、 40 %、 100 ms	600 mA、 40 %、 100 ms	600 mA、 40 %、 100 ms	600 mA、 20 %、 5 ms
Overdrive 運作範例 3：最大 LED Current、工作週期 (%)、最大脈衝寬度	900 mA、 20 %、 50 ms	900 mA、 20 %、 50 ms	900 mA、 20 %、 50 ms	900 mA、 10 %、 1 ms
Overdrive 運作範例 4：最大 LED Current、工作週期 (%)、最大脈衝寬度	1200 mA、 10 %、 10 ms	1200 mA、 10 %、 10 ms	1200 mA、 10 %、 10 ms	1200 mA、 5 %、 200 μs
Overdrive Operation 下的建議最小閃光時間 (請參閱下方資訊)	100 µs	100 µs	100 µs	100 µs
