Basler Light Ring-120OD-x#
資訊
照片外觀可能與實際產品略有不同。
主要功能#
- 具備 2 種 Operating Mode 的內部 LED Controller
- 與 Basler SLP Strobe Controller 相容
- 預先組態的硬體元件
- 多種尺寸與 LED 顏色
一般規格#
| Basler Light Ring-120OD-Red | Basler Light Ring-120OD-白色 | Basler Light Ring-120OD-Blue | Basler 光環-120OD-紅外線 | |
|---|---|---|---|---|
| 訂購編號 | 2200000839 | 2200000735 | 2200000808 | 2200000870 |
| 訂購編號，IP67 Lights | 2200002475 | 2200002474 | 2200002476 | 2200002477 |
| 峰值波長 | 625 nm | - | 465 nm | 850 nm |
| Color Temperature | - | 5000 K | - | - |
| LED Color | Red | White | Blue | Infrared |
| Luminous Area | 87–121 毫米 | 87–121 毫米 | 87–121 毫米 | 87–121 毫米 |
| Recommended Light Working Distance | 150–300 毫米 | 150–300 毫米 | 150–300 毫米 | 150–300 毫米 |
| Risk Class (according to IEC 62471) | 豁免 | 豁免 | RG1 | 豁免 |
| Basler Light Ring-120OD-x | |
|---|---|
| Conformity | CE (包含 RoHS)、FCC、IP54、IP67、UKCA 上表中列在「訂購代號，IP67」之下的燈具符合 IP67 標準。所有其他燈具僅符合 IP54 標準。 您的燈具型號證書 如需更多資訊，請參閱 Basler 網站上的 Compliance 專區。 |
LED 規格#
| 環形燈系列 120OD-x | |
|---|---|
白色與藍色 LED 的光通量（流明） | 1675 |
| Radiant Power of Red LEDs (mW) | 2280 |
| Radiant Power of Blue LEDs (mW) | 3540 |
| Radiant Power of IR LEDs (mW) | 2180 |
電氣規格#
| 環形燈系列 120OD-x | |
|---|---|
| Required Power for Voltage Control Mode | 24 VDC ± 10 %, 11 W |
| Required Current for Current Control Mode | 紅色、白色和藍色：600 mA 紅外線：900 mA |
| Strobe Mode 的建議最大 LED Current （50% 工作週期，100 ms 脈衝） | 紅色、白色和藍色：1200 mA 紅外線：絕不能使用。 |
| Strobe Mode 的建議最大 LED Current （25% 工作週期，20 ms 脈衝） | 紅色、白色和藍色：1800 mA 紅外線：絕不能使用。 |
| Strobe Mode 的建議最大 LED Current （10% 工作週期，5 ms 脈衝） | 紅色、白色和藍色：2400 mA 紅外線：1800 mA |
| 僅限紅外光：觸發模式建議的最大 LED 電流 （1 % 工作週期，100 µs 脈衝） | 2700 mA |
| Strobe Mode 中的建議最小 Flash Time | 100 µs |
機械規格#
| 環形燈系列 120OD-x | |
|---|---|
| Dimensions （高 x 寬 x 深） | 130 x 141 x 14 mm |
| Weight | 300 g |
| Material | 黑色陽極氧化鋁外殼搭配 PMMA 透光罩 |
| Connector | M8 插座，4 針公接頭 |
環形燈尺寸#
連接器接腳編號#
資訊
燈具接頭的針腳配置會根據您是要使用內部控制器還是外部控制器而有所不同。如需詳細資訊，請參閱Installation章節中的相應表格。
環境要求#
| 運作時的溫度 | 10–30 °C (50–86 °F) / 45 °C (113 °F)a |
| 運作時的濕度 | 30–70 % |
-
若要在沒有額外散熱措施的情況下進行恆亮運作，建議最高溫度為 30 °C (86 °F)。若要達到最高 45 °C (113 °F)，散熱措施為強制要求。
若要在最大 10% 工作週期的閃光燈模式下運作，最高 45 °C (113 °F) 也是允許的。
效能圖表#
峰值照度與工作距離 (LWD) 的關係#
資訊
此圖示係依據以下參考模型繪製：BL Ring-120OD-White。
光譜#

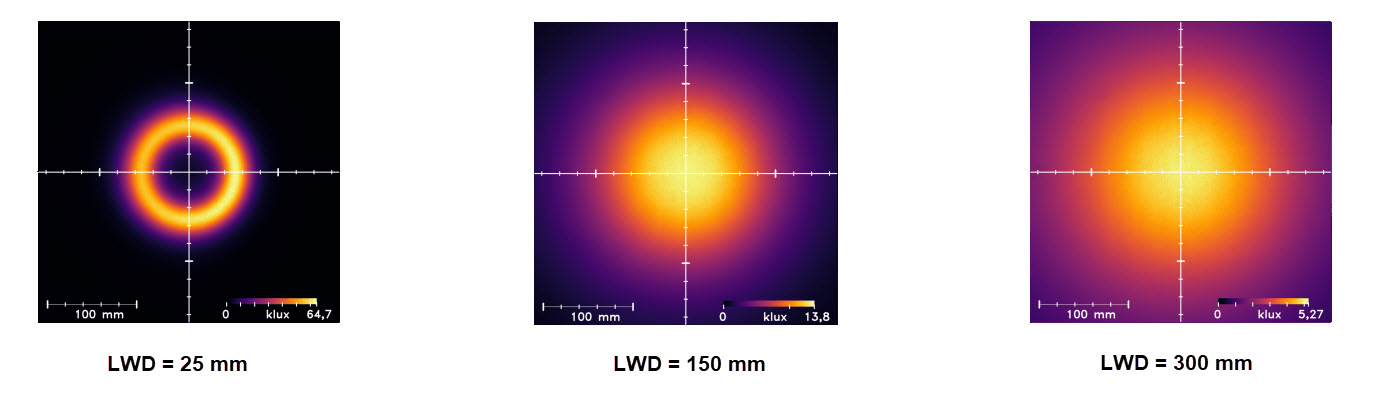

均勻度#
資訊
上方圖表中的數值以 mm 為單位。
