Basler Light Controller 4C-1.25A-84W-24V#
若將燈具直接連接至控制器,即可設定供應給燈具的輸出電流,藉此控制亮度。此外,您也可以使用相機作為外部觸發來源,藉此開啟或關閉燈具。
規格#
一般規格#
| Basler Light Controller 4C-1.25A-84W-24V | |
|---|---|
| 輸入電壓 | 100–240 VAC |
| 功耗 | 120 瓦(典型值) |
| 驅動程式方法 | 恆流系統 |
| 亮度控制方法 | 手動(10 mA – 1.25 A)或透過電流限制 |
| 通訊埠 | 100/10 Mbps 以太網路(TCP /UDP IP) |
| 通道數 | 4 |
| 外部觸發響應 | <50 µs |
| 保護 | 短路保護 過溫保護 電流限制電路 |
| 第 1–4 通道輸出電壓(速率) | 8–24 VDC |
| 第 1–4 通道最大輸出電流(每通道) | 1.25 A |
| 12 V 輸出電壓(速率) | 12 VDC |
| 12 V 最大輸出電流 | 0.5 A |
| 最大輸出功率 | 每聲道 30 瓦;總功率 84 瓦(包含第 1 至 4 聲道及 12 VDC 輸出) |
| 紋波電流 | <15 % @ 24 VDC/1.25 A |
| 外部觸發輸入 | 12–24 VDC;具高/低有效模式選擇的外部開/關觸發訊號 |
| 尺寸 (長 x 寬 x 高) | 147 × 100 × 129 毫米 |
| Weight | 1000 克(上限) |
| 連接器 | 4 個 3 針 JST-SMR 母接頭(燈光) 7 針 PCB 端子排接頭(觸發輸入) RJ45 乙太網路接頭 3 針 C14 接頭(電源輸入) |
| Conformity | CE (包括RoHS )、UKCA 、FCC 、KC、REACH、PSE |
| 包裝內容 | BaslerLight Controller 4C-1.25A-84W-24V DIN 導軌支架及螺絲 (2200001191) 7 針DC 觸發連接器 (2200001264) |
| 配件 | 交流電源線 Basler 燈源 |
機械規格#
Requirements#
環境要求#
Temperature and Humidity#
| 運行時的溫度 | 0–40 °C (32–104 °F) |
| 運作期間的濕度 | 30–85%,相對濕度,不凝結 |
| 儲存溫度 | -20–60 °C (-28–140 °F) |
| Storage humidity | 20–85 %,相對濕度,無凝結 |
Electrical Requirements#
必須透過標有「AC INLET」字樣的 3 針 C14 連接器,為控制器供電。
| 電壓要求 | 功耗 |
|---|---|
| 100–240 VAC | 120 W |
注意 – 控制器會產生高能量脈衝,如果沒有短路保護,可能會損壞控制器。
- 請正確連接輸出。
外部觸發電路圖#
線材要求#
電源線#
注意 – 使用不正確的電源線可能會損壞控制器。
請務必使用以下其中一條電源線:
- 100–120 VAC:
- SVT 或 SJT
- AWG18
- 長度:最大 3 m
- 介電強度:最小 125 VAC
- 200–240 VAC:
- H05VV-F
- AWG18
- 長度:最大 3 m
- 介電強度:最小 250 VAC
控制器至光源連接線#
最大電纜長度為 8 m。
為了達到最佳效能並便於使用,Basler 建議使用以下電纜:
- BLC-BL 連接電纜 M8,2m(訂購編號:2200001192)
- BLC-BL 連接電纜 M8,5m(訂購編號:2200001193)
- BLC-BL 連接電纜 M8,8m(訂購編號:2200001194)
外部觸發連接線#
最大電纜長度為 10 m。
實體介面#
| 零件 | 功能 | |
|---|---|---|
| 1 | 亮度/功能按鈕 | 用於將控制器設定為手動模式 |
| 2 | LED 燈 L1–L4 | 表示正在使用的頻道 |
| 3 | 四個 3 針 JST-SMR 母接頭(通道 1–4) | 照明連接器 |
| 4 | 乙太網路連接器 | 將控制器與電腦連接起來 |
| 5 | 3 引腳 C14 連接器(AC IN 100-240V) | 電源輸入 |
| 6 | 7 針 PCB 端子排連接器 (TRIG) | 觸發輸入 |
| 7 | 模式選擇器(MANU / ETHERNET) | 可在手動模式與乙太網路模式之間切換 |
| 8 | 重設按鈕 | 將設定重設為預設值 |
| 9 | 頻道選擇器 | 在頻道之間切換 |
| 10 | LED | 表示控制器正在運作(詳情請參閱LED 指示燈) |
| 11 | 顯示 | 用於將控制器設定為手動模式 |
LED#
此控制器設有以下 LED 指示燈:
| LED | 顏色與其意涵 |
|---|---|
| A/mA | 綠色:當前單位設定為 A。 關閉:當前單位設定為 mA。 |
| H/L | 綠色:觸發訊號為高電平 (1)。 熄滅:觸發訊號為低電平 (0)。 |
| 鎖 | 綠色:鑰匙已鎖定(僅限手動模式) 熄滅:鑰匙未鎖定。 |
| L1 | 綠色:第 1 通道已設定/正在使用中。 熄滅:第 1 通道未設定/未使用中。 |
| L2 | 綠色:第 2 通道已設定/正在使用中。 熄滅:第 1 通道尚未設定/未在使用中。 |
| L3 | 綠色:第 3 通道已設定/正在使用中。 熄滅:第 1 通道未設定/未使用中。 |
| L4 | 綠色:第 4 頻道已設定/正在使用中。 熄滅:第 1 頻道未設定/未在使用中。 |
連接器引腳配置#
3 接腳 JST-SMR 母接頭#
| 接腳 | 功能 |
|---|---|
| 1 | Light + |
| 2 | 未連接 |
| 3 | Light - |
7 針腳 PCB 接線端子連接器#
| 接腳 | 功能 |
|---|---|
| 1 | 12 VDC - |
| 2 | 12 VDC + |
| 3 | Common |
| 4 | 第四頻道 |
| 5 | 第3頻道 |
| 6 | Channel 2 |
| 7 | Channel 1 |
乙太網路連接器#
預防措施#
警告 – 火災危險 / 電擊危險
未經批准擅自拆卸或改造產品可能會導致火災或電擊。
- 請勿拆卸或改造產品。
將產品暴露於水中可能會導致火災、電擊或兩者兼有。
- 確保產品未接觸水或任何其他液體。
在電源開啟的情況下連接或斷開燈光連接線可能會導致電路損壞、由微小火花引起的火災或電擊。
- 僅可在關閉電源後連接或斷開燈光連接線。
損壞產品的連接線可能會導致火災、電擊或兩者兼有。
- 移動產品之前,請先拔掉所有連接線。
警告 – 電擊危險
手部潮濕時連接或斷開控制器與連接線可能會導致電擊。
- 請勿用濕手連接或斷開元件。
未經核准的電源供應器可能會導致電擊,並可能造成嚴重受傷或死亡。
- 您必須使用符合安全特低電壓 (SELV) 與限功率電源 (LPS) 要求的電源供應器。
警告 – 火災危險
偵測到冒煙、發熱、異味、異音等情況後仍繼續使用產品,可能會導致火災、電擊或兩者兼有。
- 請立即停止使用產品並關閉電源。
使用錯誤的材料清除電極上的灰塵或其他異物可能會引起火災。
- 若要清除灰塵或其他異物,請關閉電源並僅使用乾布。
注意 – 操作不當可能會損壞產品。
操作不當可能會導致產品故障。
- 您必須小心處理產品。
- 請將產品放置在堅固、平坦且平整的表面上。
- 請勿摔落產品或使其受到機械衝擊。
- 請勿將產品置於陽光直射或高濕度的環境中。
注意 – 產品故障
不正確地處理產品連接線可能會導致產品故障。
- 請勿將產品連接線與高壓線或電源線綁在一起。
- 安裝連接線時,請預留足夠的空間。
- 在為產品配線時,請勿將連接線彎曲超過其自然彎曲半徑,或將連接線擠壓到狹窄的空間中。
短路將會對產品造成影響,並可能導致產品故障。
- 請勿刻意將正極與負極輸出端子短路。
- 在環境中安裝控制器時,螺絲鎖入的深度請勿超過 5 mm。
注意 – 不正確的電壓可能會損壞產品。
在輸入電壓的安全範圍之外使用產品可能會損壞產品。
- 僅可為產品供應輸入電壓安全範圍內的電壓。
注意 – 不合適的清潔劑可能會損壞產品。
-
使用不合適的清潔劑可能會導致產品表面變色或劣化。
-
請勿使用有機溶劑(例如油漆稀釋劑或苯)擦拭產品。
安裝與設定#
注意事項 – 在設定控制器或連接/拔除線纜時,若未切斷電源,可能會導致控制器發生故障。
在設定控制器或連接/拔除任何線材時,請務必先切斷電源。
注意事項 – 若溫度超出指定範圍,可能會損壞控制器。
您必須確保有足夠的散熱空間。安裝控制器時,請在兩側的散熱孔周圍預留足夠空間,以便熱量散發。
注意事項 – 電磁干擾(EMI )可能會對控制器品質造成負面影響。
務必將控制器連接至功能性接地。
將控制器安裝至 DIN 導軌#
若要將控制器安裝到 DIN 導軌上:
- 傾斜控制器以勾住 DIN 導軌。
- 向下壓控制器以將其固定在 DIN 導軌上。
連接控制器與光源#
請使用3 針 JST-SMR 母接頭的「Light +」和「Light -」接腳,連接燈具的電纜。
連接控制器與相機#
若要將相機連接為外部 Trigger Source:
- 將外部觸發線纜的開放端連接至標有「TRIG」字樣的 7 針 PCB 端子排連接器。
- 鎖緊固定螺絲(最大扭矩 19 Ncm)。
連接控制器與電源線#
將電源線插入控制器上標有「AC INLET」字樣的 3 針 C14 連接器中。
連接控制器與主機電腦#
若您希望透過網頁介面以乙太網路模式,或透過 Telnet 協定以乙太網路模式操作控制器,請將連接主電腦的乙太網路線插入控制器的乙太網路連接埠。
操作#
您的控制器有三種操作模式:
手動操作控制器#
注意 – 超過指定輸出電流範圍的電流可能會損壞燈具的 LED。
您必須依照燈具說明書所載的正確輸出電流、過驅動值及占空比來供電。若在控制器設定時未遵循這些數值,燈具的 LED 可能會受損。
若要手動操作控制器:
-

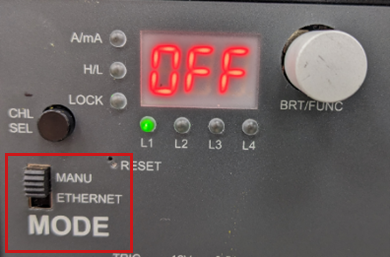

在控制器上,將模式切換至MANU。

-
按下CHL SEL按鈕,選擇您要設定的頻道。

-
請設定您希望如何操作所選的通道。您可以針對每個通道設定以下模式:

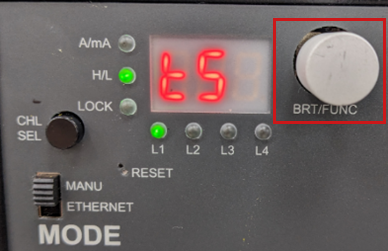

若要將燈光設定為這些模式,請使用BRT/FUNC按鈕。您可以旋轉BRT/FUNC按鈕,或直接按下它。

透過BRT/FUNC按鈕,您可以設定以下選項:
- 「關閉」模式:順時針旋轉 → 下一種模式

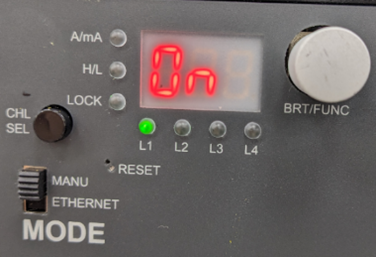

- ON 模式:
- 按下 →調整亮度→ 按下以儲存
- 順時針旋轉 → 下一種模式

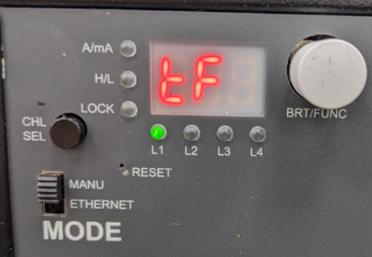

- 觸發跟隨 (TF) 模式:

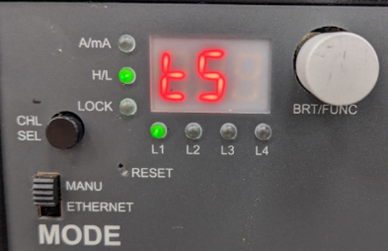

- 觸發啟動 (TS)模式:按下 →調整亮度→ 按下 →設定觸發訊號→ 按下 →設定閃光時間→ 按下以儲存
定義電流限制與過載#
電流限制定義了控制器可供應的最大電流,因此等同於 100% 的亮度。請查閱您的燈具說明書,以了解其最大允許電流。
過驅動限制定義了控制器在過驅動模式下可供應的最大電流,此模式允許亮度水準超過100%。Basler 建議僅在閃光模式下使用過驅動功能,此時您還必須設定占空比。請查閱您的燈具說明書,以了解其允許的最大過驅動值及占空比。

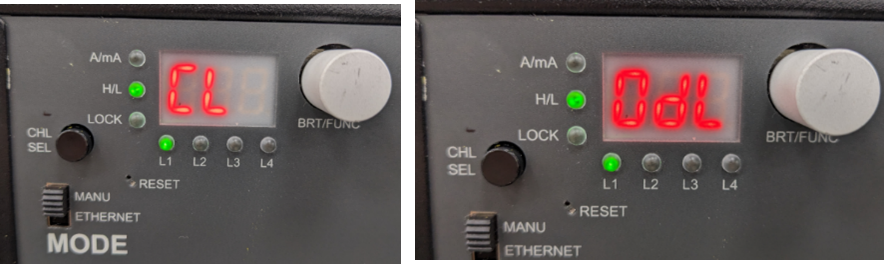

- 同時按下CHL_SEL和BRT按鈕。
- 按下 BRT 再次按下按鈕,可在電流限制(
CL) 以及過載限制 (OdL)。 - 順時針或逆時針旋轉BRT按鈕,即可增加或減少限值。
- 按下BRT按鈕以確認設定,並退出當前的限值設定。
螢幕上會顯示所選通路的模式。

注意 – 超過指定輸出電流範圍的電流可能會損壞燈具的 LED。
您必須依照燈具說明書所載的正確輸出電流、過驅動值及占空比來供電。若在控制器設定時未遵循這些數值,燈具的 LED 可能會受損。
調整亮度#
- 旋轉BRT按鈕,直到顯示您選擇的模式(ON、扳機啟動或扳機跟隨)。然後按下BRT按鈕一次。
- 若要提高亮度,請將BRT按鈕順時針旋轉。
- 若要降低亮度,請將BRT按鈕逆時針旋轉。
- 按下BRT按鈕以確認設定。

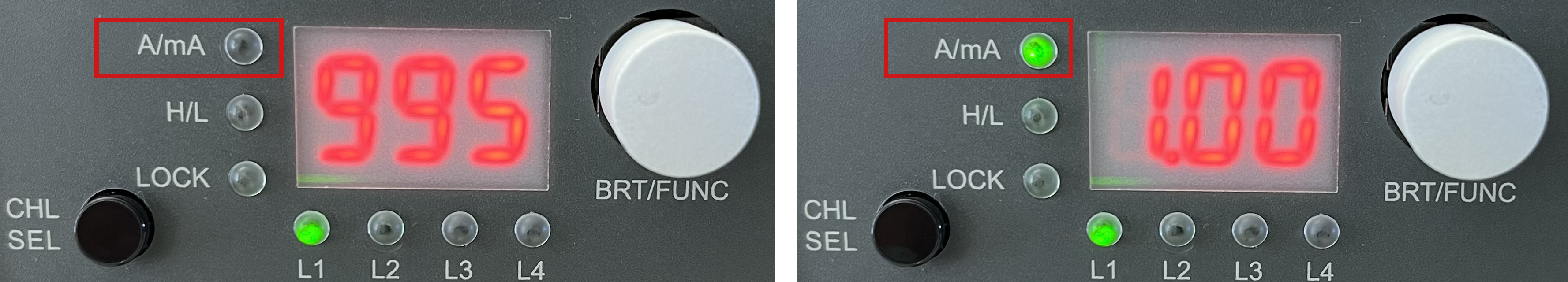

預設情況下,亮度顯示會以 mA 為單位顯示當前值。若旋轉BRT按鈕,使亮度超過 995 mA,單位便會從mA切換為A。
此外,步進幅度會從每步 5 mA 變更為每步 10 mA,且A/mA LED 指示燈會亮起:

設定觸發訊號#
在「觸發啟動」和「觸發跟隨」模式下,您可以定義由哪種訊號轉變來觸發所選的觸發器(高電平或低電平)。操作方法如下:
- 請選擇「觸發啟動」或「觸發跟隨」模式。

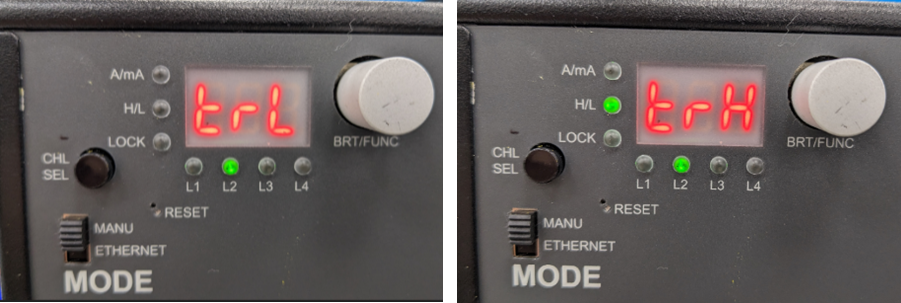

- 按下 BRT 請按兩次該按鈕,直到您看到
trH(觸發高) 或trL顯示螢幕上顯示 (觸發電平低)。 - 旋轉 BRT 按鈕以選擇所需的數值 (
trH或trL)。 - 按下BRT按鈕以確認設定。

設定閃光時間#
在「觸發啟動」模式下,您可以設定閃光燈的持續時間(「開啟時間」)。操作步驟如下:
- 請選擇「觸發啟動」模式。
- 按下BRT按鈕三次,直到顯示「ON」時間為止。
- 順時針或逆時針旋轉BRT按鈕,即可增加或減少「開啟」時間。
若要更快地調整數值,請在旋轉BRT按鈕的同時按住CHL_SEL 按鈕。

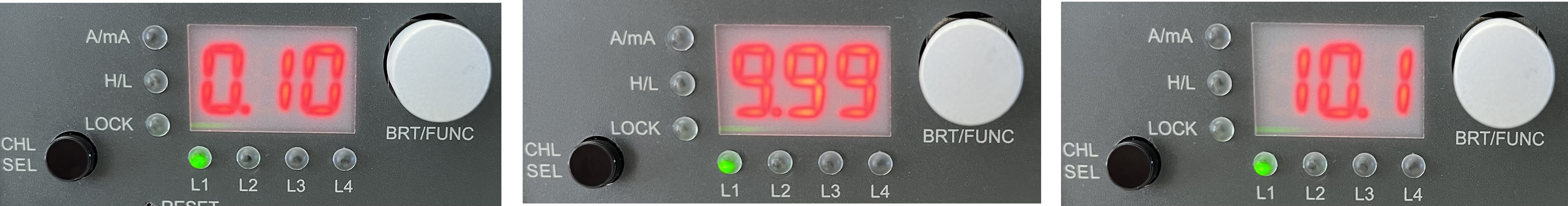

預設情況下,導通時間的單位為毫秒。在 10 毫秒以下時,每步的步長為 0.01 毫秒;若值大於 10 毫秒,則每步的步長為 0.1 毫秒。

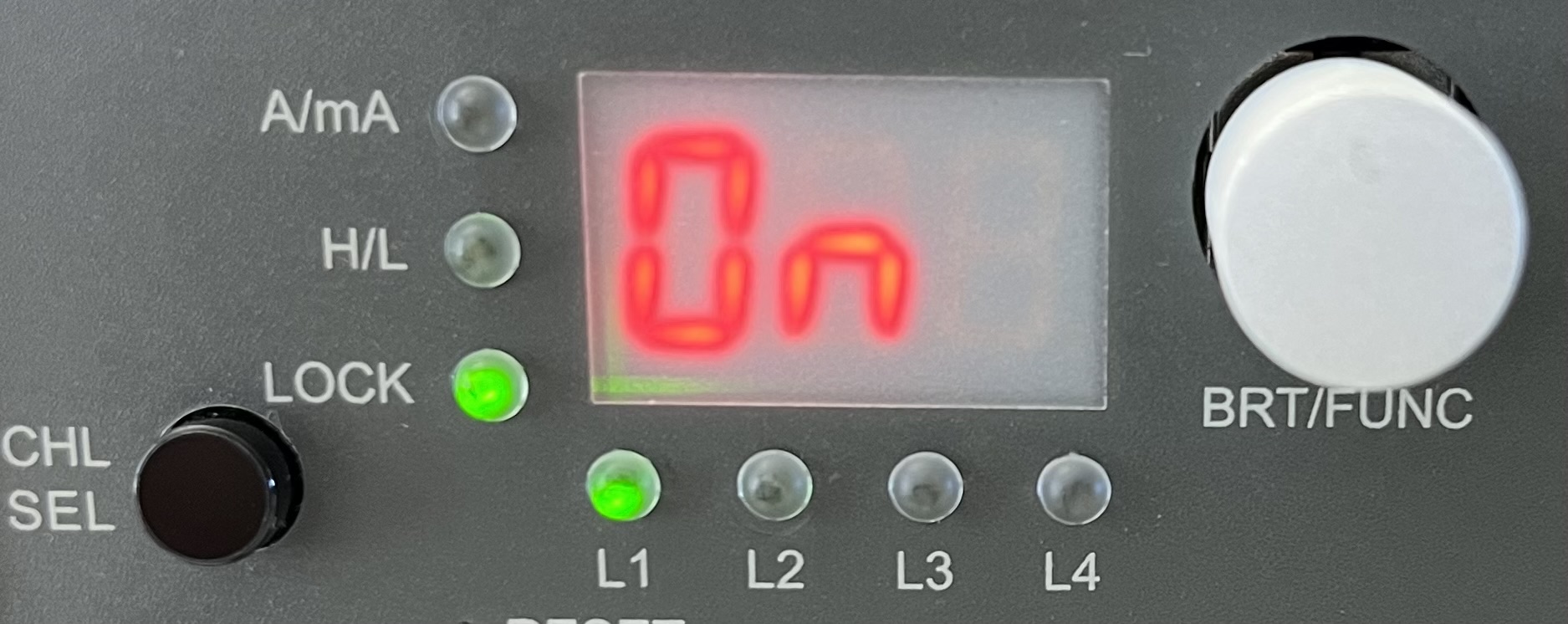

鎖好鑰匙#
透過此功能,您可以鎖定控制器上的按鍵。若要鎖定或解鎖按鍵,請長按BRT按鈕至少兩秒鐘。當按鍵處於鎖定狀態時,「LED 」指示燈會亮起綠色。

透過網頁介面以乙太網路模式操作控制器#
若要透過網頁介面設定您的控制器:
- 請使用乙太網路線將控制器連接至主電腦。
- 將模式選擇開關切換至「ETHERNET」。
- 請確保主機上的乙太網路埠所設定的 IP 位址範圍與子網遮罩,與控制器相同:
- 預設 IP 位址:
192.168.1.2 - 預設 IP 範圍:
192.168.1.1–192.168.1.255 - 預設子網掩碼:
255.255.255.0
- 預設 IP 位址:
-
在主電腦上開啟瀏覽器,並輸入以下網址:
192.168.1.2.

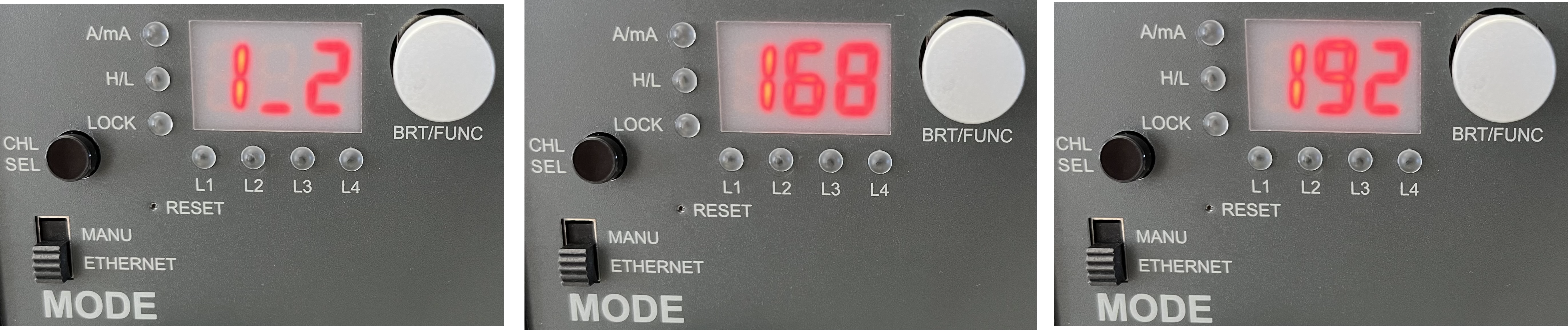

這是網頁介面的預設位址。該 IP 位址也會顯示在控制器上:

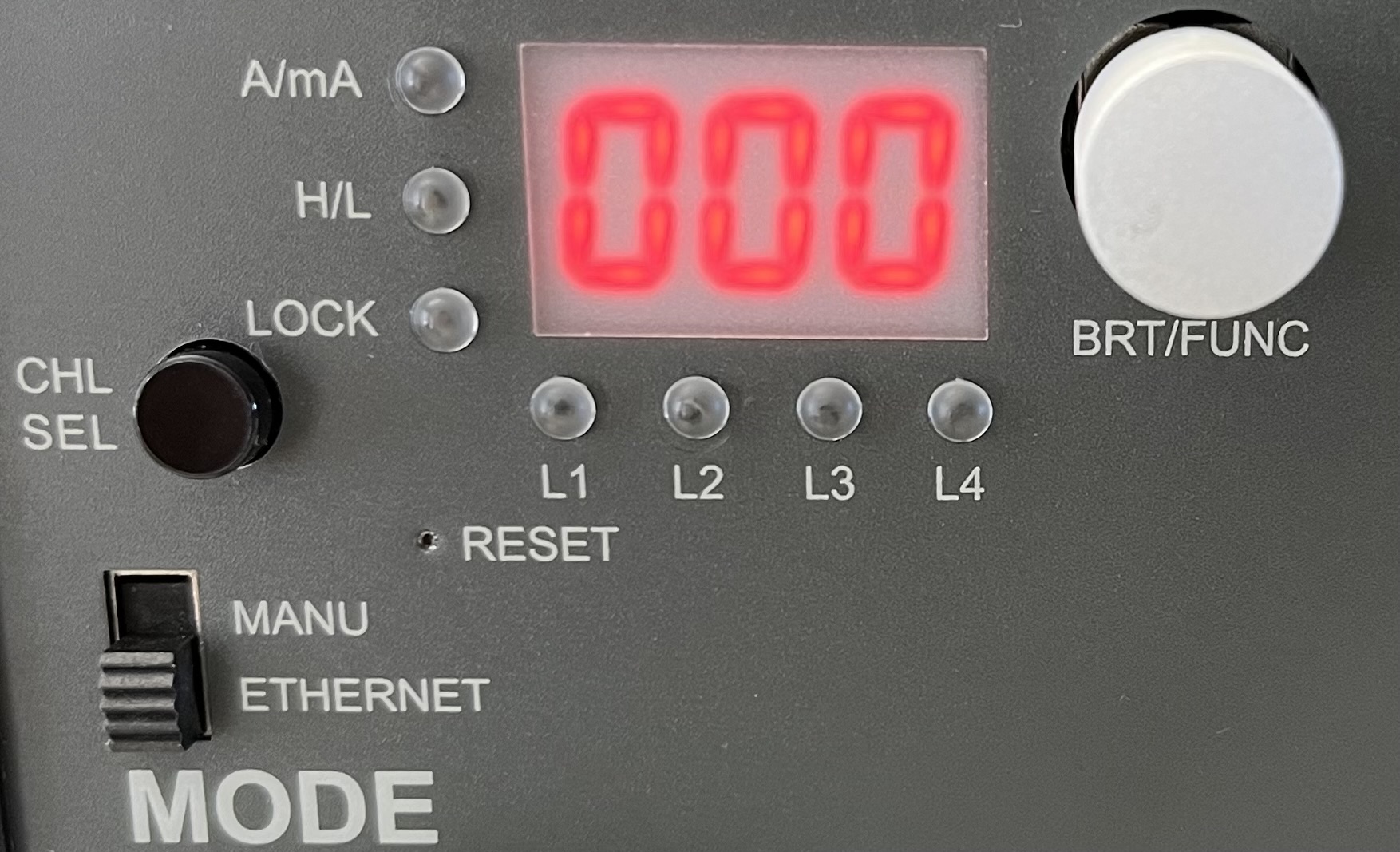

如果控制器顯示
000, 控制器未連接至現有的乙太網路埠:

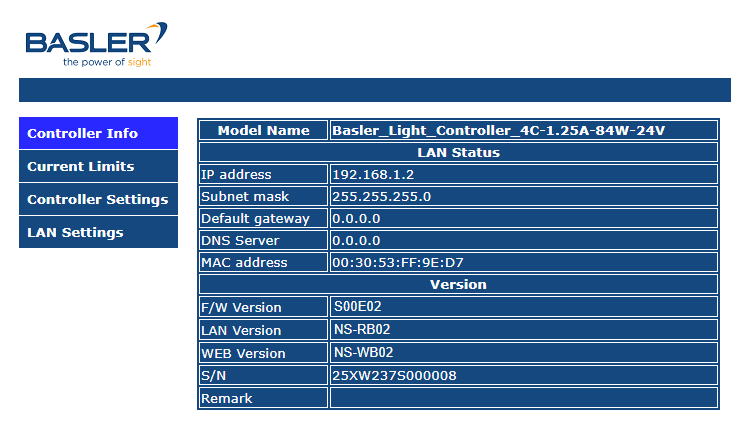

網頁介面開啟時,會顯示「控制器資訊」頁面:

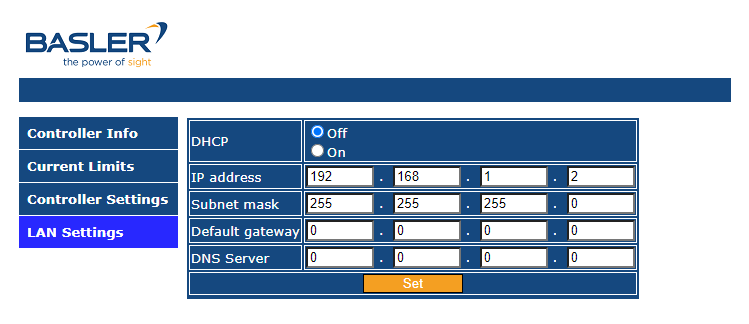

設定 IP 位址與「LAN 」設定#
在「控制器資訊」頁面上,您可以查看所有與LAN 狀態及版本相關的已定義設定。若要設定LAN 的設定,請開啟「LAN 設定」頁面:

您可以設定以下選項:
-
DHCP 「開啟」:若您的網路中使用的是DHCP 伺服器,請選擇此選項。DHCP 伺服器會自動指派IP位址。若要確認您的電腦是否已連線至DHCP 伺服器:
- 開啟「Windows 」控制台。
- 選取「網路和共用中心」。
- 點選「乙太網路」。
此時將開啟「乙太網路狀態」對話方塊。 -
選取「詳細資料」。

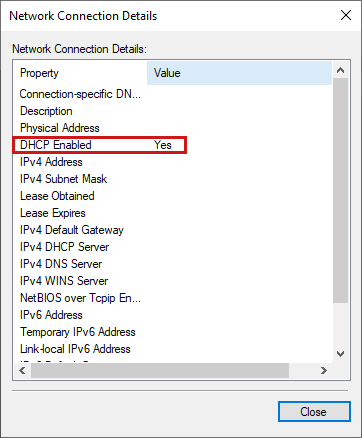

此時會開啟「網路連線詳細資料」對話方塊。若「DHCP Enabled」設定為「是」,則「DHCP 」功能即已啟用。
-
DHCP 關閉: 若要手動設定 IP 位址,請選擇此選項。請務必使用同一網路中尚未被其他裝置佔用的 IP 位址。常見的做法是讓同一網路中所有裝置的前三位數字保持一致,僅變更最後一位數字。例如,若您網路中某個裝置的 IP 位址為
192.168.1.1, 您可以指派192.168.1.2作為控制器的主機位址。
設定電流限制與過載參數#

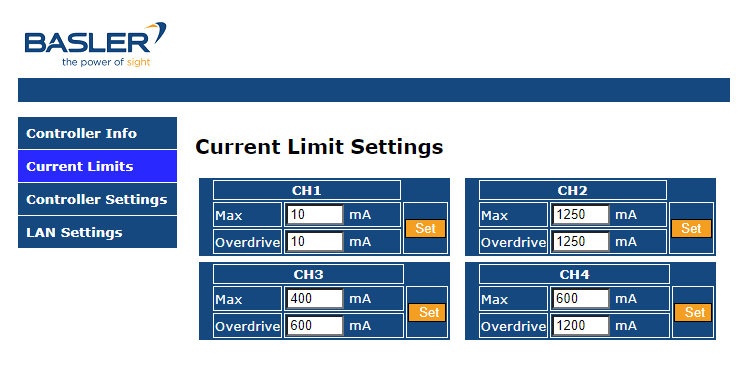

在網頁介面中,開啟「電流限制」頁面。

電流限制定義了控制器可供應的最大電流,因此等同於 100% 亮度。請查閱您的燈具說明書,以了解其最大允許電流。接著,在目標頻道的「最大值」欄位中設定最大電流限制,然後點擊「設定」。
過驅動限制定義了控制器在過驅動模式下可提供的最大電流,此模式允許亮度水準超過 100%。
若要在閃光模式下使用過驅動功能,您還必須設定閃光模式的占空比,可透過觸發裝置設定,或透過「控制器設定」頁面中的「導通時間」參數進行設定。請查閱您的燈具說明文件,以了解其最大允許的過驅動值與占空比。接著,在目標頻道的「過驅動」欄位中設定過驅動限制,並點擊「設定」。
注意 – 超過指定輸出電流範圍的電流可能會損壞燈具的 LED。
您必須依照燈具說明書所載的正確輸出電流、過驅動值及占空比來供電。若在控制器設定時未遵循這些數值,燈具的 LED 可能會受損。
設定您的燈具#

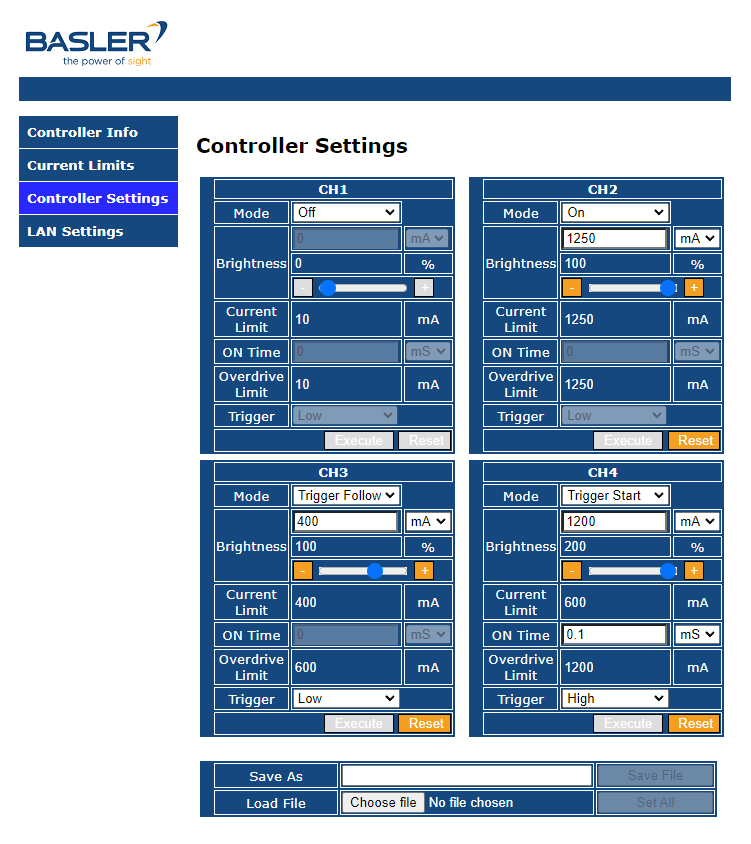

在網頁介面中,開啟「控制器設定」頁面。

您可以針對每個通道設定以下模式:

- 「OFF」模式:立即關閉燈光,並停用所選頻道的輸出。
- 「開啟」模式:使燈光持續亮起。在此模式下,您僅能調整亮度。亮度範圍為 0 mA(即 0%)至電流上限(即 100%)。
- 觸發跟隨模式:在此模式下,燈光由觸發訊號控制,因此可將其用作閃光燈。亮度範圍可從 0 mA(即 0%)到過載極限(即 100%)。
- 觸發啟動模式:在此模式下,燈光會由觸發訊號開啟,並持續亮起一段時間,因此可作為閃光燈使用。亮度範圍可從 0 mA(即 0%)到過載極限(即 100%)。
若您選擇「觸發跟隨」或「觸發開始」,即可透過「觸發」下拉式選單來定義是由高電平或低電平的訊號轉換來觸發該觸發。
若您選擇「觸發啟動」,即可透過「導通時間」欄位設定閃光燈的持續時間(即占空比中的有效部分)。
點擊「執行」以套用您的變更。基於安全考量,燈光會暫時熄滅,且需等待數秒後,「執行」按鈕才會再次可用。
您可以透過「儲存檔案」按鈕,將設定儲存至.txt檔案中。
您可以在「載入檔案」窗格中載入設定檔並還原已儲存的設定:

點擊「選擇檔案」後,請從您的檔案系統中選取正確的檔案。將為所有頻道載入的設定將會顯示在「控制器設定」頁面中。
- 若您點擊「全部套用」,系統將套用該檔案中的設定,並覆寫所有先前的設定。
- 若您點擊「取消」,系統將還原先前的設定。
透過 Telnet 協定在乙太網路模式下操作控制器#
您也可以透過以太網(Ethernet)並使用 Telnet 協定來操作控制器。若要透過 Telnet 協定設定控制器,請將控制器上的模式切換至ETHERNET。
- 預設 IP 位址:
192.168.1.2 - HTTP 連接埠:
8080 - Telnet 埠號:
23
您可以使用以下指令來設定您的控制器:
| 否 | 命令 | 動作 | 回車 (ASCII) | 函數 (x) | 數值 (y) |
|---|---|---|---|---|---|
| 1 | MODx:y | 僅當模組輸入確實連接至無法停止的來源時,才設定 | CHx:My<CR><LF> | 設定通道 x 的模式 (x = 1–4, y = 0–3) | 0:關閉 1:開啟 2:觸發跟隨 3:觸發開始 |
| 2 | MODx? | 閱讀 | CHx:My<CR><LF> | 讀取通道 x(x = 1–4)的模式 | |
| 3 | CHx:yyyy | 僅當模組輸入確實連接至無法停止的來源時,才設定 | CHx:y<CR><LF> | 設定通道 x 的亮度(當前 mA) (x = 1–4,yyyy = 10–1250) | < 1 A: 5 mA per step ≧ 1 A: 10 mA per step |
| 4 | CHx? | 閱讀 | CHx:y<CR><LF> | 讀取通道 x(x = 1–4)的亮度 | |
| 5 | STBSx:yyyy | 僅當模組輸入確實連接至無法停止的來源時,才設定 | CHx:Cy<CR><LF> | 設定通道 x 的閃光時間 (x = 1–4, yyy = 0.1–100) | <10 ms: 0.01 ms per step ≧ 10 ms–100 ms: 0.1 ms per step |
| 6 | STBx? | 閱讀 | CHx:Cy<CR><LF> | 讀取通道 x(x = 1–4)的閃光燈設定 | |
| 7 | TRGx:y | 僅當模組輸入確實連接至無法停止的來源時,才設定 | CHx:Py<CR><LF> | 設定通道 x 的觸發高/低電平 (x = 1–4,y = 0(低)或 1(高)) | |
| 8 | TRGx? | 閱讀 | CHx:Py<CR><LF> | 讀取通道 x(x = 1–4)的Trig 高/低電平 | |
| 9 | CLx:yyyy ILEDx:yyy | 僅當模組輸入確實連接至無法停止的來源時,才設定 | CHx:Iy<CR><LF> | 設定通道 x 的輸出電流限制 (x = 1–4,yyyy = 10–1250) | < 1 A: 5 mA per step ≧ 1 A: 10 mA per step |
| 10 | CLx? ILEDx? | 閱讀 | CHx:Iy<CR><LF> | 讀取通道 x(x = 1–4)的輸出電流限制值 | |
| 11 | OLDx:yyyy | 僅當模組輸入確實連接至無法停止的來源時,才設定 | CHx:Oy<CR><LF> | 設定輸出過載電流限制 (x = 1–4, yyyy = 10–1250) | < 1 A: 5 mA per step ≧ 1 A: 10 mA per step |
| 12 | OLDx? | 閱讀 | CHx:Oy<CR><LF> | 讀取通道 x(x = 1–4)的輸出過驅動電流限制 | |
| 13 | 狀態? | 閱讀 | Exx<CR><LF> | 回傳控制器的狀態。 00:正常 01/02/03/04:通道 1/2/3/4 開啟 16:OTP 32:電源錯誤 | |
| 14 | TEMP? | 閱讀 | yC<CR><LF> | 讀取控制器溫度(y = xx.x) | °C |
| 15 | RESET | 僅當模組輸入確實連接至無法停止的來源時,才設定 | Parameter Reset!<CR><LF> | 重置控制器所有參數。 此模式將設為「OFF」,其餘參數則設為最小值。 |
將控制器重設為預設設定#
若要將所有設定重設為預設值,請將一支直徑 1.0 公釐的針插入 RESET 孔。這也會將 IP 位址重設為預設值 192.168.1.2.
