Basler Light Dome-200OD-x#
主要特色#
- 具備 2 種 Operating Mode 的內部 LED 控制器
- 相容於 Basler SLP Strobe Controller
- 預先配置的硬體組件
- 多種尺寸與 LED 顏色
一般規格#
| Basler Light Dome-200OD-Red | Basler Light Dome-200OD-White | Basler Light Dome-200OD-Blue | Basler Light Dome-200OD-Infrared | |
|---|---|---|---|---|
| 訂購編號 | 2200000854 | 2200000750 | 2200000823 | 2200000885 |
| 峰值波長 | 625 nm | - | 465 nm | 850 nm |
| 色溫 | - | 5000 K | - | - |
| LED 顏色 | Red | White | Blue | Infrared |
| 發光區域（直徑） | 200 mm | 200 mm | 200 mm | 200 mm |
| 鏡頭孔（直徑） | 30 mm | 30 mm | 30 mm | 30 mm |
| 建議的燈光工作距離 | 1–30 mm | 1–30 mm | 1–30 mm | 1–30 mm |
| 風險等級（根據 IEC 62471） | 無風險 | 無風險 | 無風險 | 無風險 |
| Basler Light Dome-200OD-x | |
|---|---|
| 符合標準 | CE (含 RoHS)、FCC、IP54、UKCA 您的燈光型號憑證 如需更多資訊，請參閱 Basler 網站的 Compliance 專區。 |
LED 規格#
| Dome Light 200OD-x 系列 | |
|---|---|
| 白色 LED 的 光通量（流明） | 2060 |
| 紅色 LED 的 輻射功率（mW） | 6050 |
| 藍色 LED 的 輻射功率（mW） | 待定 |
| 紅外線 LED 的 輻射功率（mW） | 2910 |
電氣規格#
| Dome Light 200OD-x 系列 | |
|---|---|
| 電壓控制模式所需的功率 | 24 VDC ± 5 %， 16 W |
| 電流控制模式所需的電流 | 紅光、白光與藍光：900 mA 紅外光：1200 mA |
| 選通模式建議的最大 LED 電流 （50 % 工作週期，100 ms 脈衝） | 紅光、白光和藍光：1800 mA 紅外光：絕對不得使用。 |
| 選通模式建議的最大 LED 電流 （25 % 工作週期，20 ms 脈衝） | 紅光、白光和藍光：2700 mA 紅外光：絕對不得使用。 |
| 選通模式建議的最大 LED 電流 （10 % 工作週期，5 ms 脈衝） | 紅光、白光與藍光：3600 mA 紅外光：2400 mA |
| 僅限紅外光：選通模式建議的最大 LED 電流 （1 % 工作週期，100 µs 脈衝） | 3600 mA |
| 選通模式建議的最小閃光時間 | 100 µs |
機械規格#
| Dome Light 200OD-x 系列 | |
|---|---|
| Dimensions (H x W x D) | 250 x 250 x 129 mm |
| 重量 | 1000 g |
| Material | 黑色陽極氧化鋁外殼搭配塑膠半球罩 |
| Connector | M8 插座，4 針公接頭 |
半球形光源尺寸#
連接器接腳編號#
資訊
燈具接頭的針腳配置會依您要使用內部控制器還是外部控制器而有所不同。如需更多資訊，請參閱 Installation 章節中的對應表格。
環境要求#
| Temperature During Operation | 10–30 °C (50–86 °F) / 45 °C (113 °F)a |
| Humidity During Operation | 30–70 % |
-
針對無須額外散熱措施的恆亮運作，建議最高溫度為 30 °C (86 °F)。若要達到最高 45 °C (113 °F)，則必須採取散熱措施。
若為最高 10 % 工作週期的閃光運作，最高 45 °C (113 °F) 的溫度同樣適用。
效能圖表#
峰值照度與工作距離 (LWD) 之關係#
資訊
此圖表基於以下參考型號：BL Dome-200OD-White。
光譜#

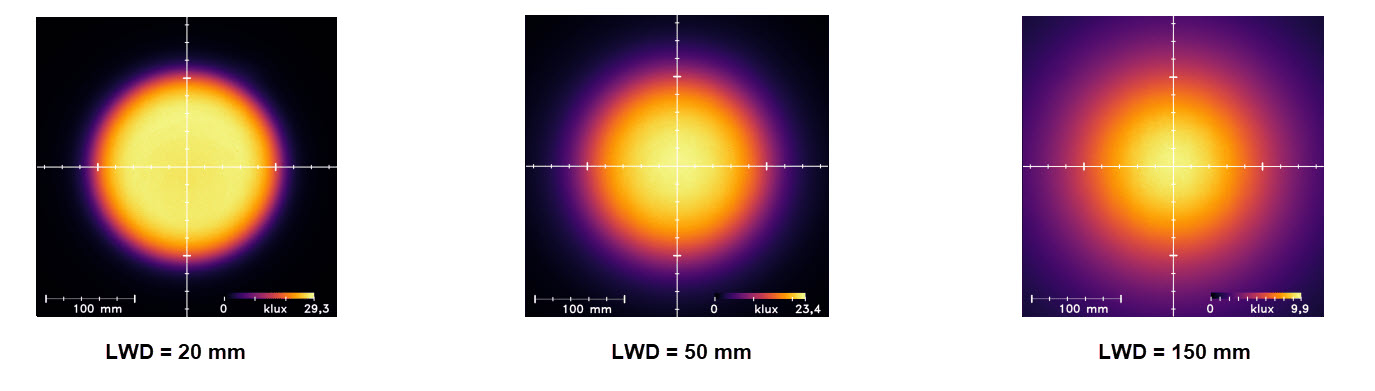

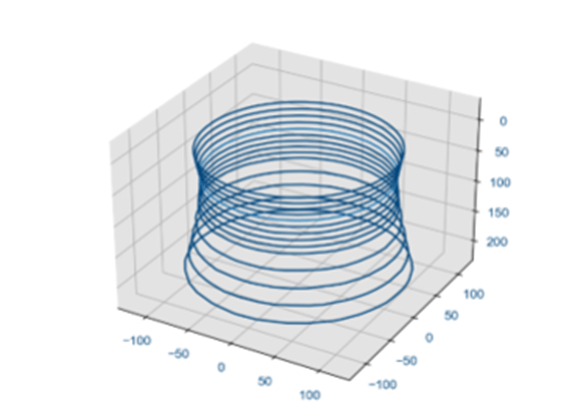

均勻度#
資訊
上方圖表中的數值單位為 mm。
