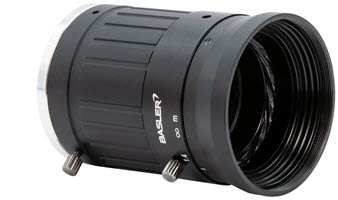

Basler 鏡頭 C10-3514-8M-S#
主要功能#
- 適用於所有感光元件尺寸最高達 1" 的 Basler 相機
- 金屬外殼
- C-mount
- 光圈與對焦鎖定螺絲
資訊
以下章節中顯示的技術資料為標稱設計值。出貨產品的實際值可能會與標稱設計值有所偏差。
一般規格#
| C10-3514-8M-S | |
|---|---|
| 訂購編號 | 2200000603 |
| 焦距 f' | 35 mm ± 5 % |
| 光圈範圍 | F1.4–F16 |
| 成像圈 | 16 mm (1" 格式) |
| 對焦範圍 | 0.2 m 至無限遠 |
| 最佳工作距離 | 0.5 m |
| 全光圈相對照度 | 70 %（請參閱模擬相對照度與影像高度之關係） |
| 解析度 (25 % MTF，全光圈) | 針對 120 LP/mm 設計（4.0 µm 像素尺寸，請參閱實測解析度與影像高度之關係） |
| 光學畸變 | 典型值 -0.39 %（請參閱模擬畸變與影像高度之關係） |
| 視角，1" 格式 | 水平：20.9° 垂直：15.7° |
| 視角，1/1.2" 格式 | 水平：17.2° 垂直：13.0° |
| 波長範圍 | 可見光（400–700 nm） |
| 瞳孔放大率，ß'P | 19.8 |
| 主光線角度，CRA | 13.5° |
| 前焦距，sF | 16.5 mm |
| 後焦距，s'F | 11.3 mm |
| 主點間距，HH' | -15.3 mm |
| 入瞳位置，sEP | 25.04 mm |
| 總光學長度，d | 42.03 mm |
→ 請參閱 術語（Basler 鏡頭）。
機械規格#
| C10-3514-8M-S | |
|---|---|
| 法蘭距 | 17.526 mm |
| 鏡頭座 | C-mount |
| Weight | 約 120 g |
| 對焦/光圈操作 | 手動 |
鏡頭尺寸#
→ 下載您的 Basler 鏡頭的 CAD/技術圖紙。
注意事項、安裝與清潔（Basler 鏡頭）#
→ 請參閱 注意事項、安裝與清潔 (Basler 鏡頭)。
環境要求#
| 運作時的溫度 | -10–50 °C (14–122 °F) （為獲得最佳結果，請在達到穩定的工作溫度後調整對焦。） |
| 運作時的濕度 | 20–80 % 相對濕度，無凝結 |
| 儲存溫度 | -20–60 °C (-4–140 °F) |
| 儲存期間濕度 | 20–70 % 相對濕度，無凝結 |
效能圖表#
模擬相對照度與影像高度的關係#
模擬畸變與影像高度的關係#
實測解析度與影像高度的關係#
條件：f/1.4、多色光、1.0 m 工作距離、基於 10 個樣本的平均結果
