Basler Lens C23-2518-2M-S#
主要特色#
- 適用於所有感光元件尺寸最高達 2/3" 的 Basler 相機
- 金屬外殼
- C-mount
- 用於光圈與對焦的固定螺絲
資訊
以下章節中顯示的技術數據為標稱設計值。出廠產品的實際值可能會與標稱設計值有所偏差。
一般規格#
| C23-2518-2M-S | |
|---|---|
| 訂購編號 | 2200000181 |
| 焦距 f' | 25.8 mm ± 5 % |
| 光圈範圍 | F1.8–F16 |
| 影像圈 | 11 mm（2/3" 格式） |
| 對焦範圍 | 0.3 m 至無限遠 |
| 最佳工作距離 | 0.9 m |
| 最佳放大倍率 | -0.029 |
| 全光圈下的相對照度 | 至少 79 %（請參閱 Relative Illumination versus Image Height） |
| 解析度（25 % MTF、中心、全光圈） | 專為 90 LP/mm 設計（5.5 µm 像素尺寸，請參閱 Resolution versus Image Height） |
| 光學畸變 | 典型值 -0.5 %（桶狀畸變，請參閱 Distortion versus Image Height） |
| 視角，1/1.8" 格式（使用 IMX265 感光元件） | 水平：14.2°（@ MOD）至 15.5° 垂直：10.7°（@ MOD）至 11.7° |
| 視角，2/3" 格式（使用 PYTHON 2000 感光元件） | 水平：18.1°（@ MOD）至 19.7° 垂直：11.5°（@ MOD）至 12.6° |
| 波長範圍 | 可見光 (400–700 nm) |
| 瞳孔放大率，ß'P | 1.04 |
| 主光線角度，CRA | 11.1° |
| 前焦距，sF | -7.7 mm |
| 後焦距，s'F | 9.5 mm |
| 主點間距，HH' | -4.6 mm |
| 入射瞳位置，sEP | 17.2 mm |
| 出射瞳位置，s'AP | -16.7 mm |
| 總光學長度，d | 29.3 mm |
→ 請參閱 Terminology (Basler Lenses)。
機械規格#
| C23-2518-2M-S | |
|---|---|
| 法蘭焦距 | 17.526 mm |
| 鏡頭接口 | C-mount |
| 重量 | 約 83 g |
| 對焦/光圈操作 | 手動 操作角度：169° |

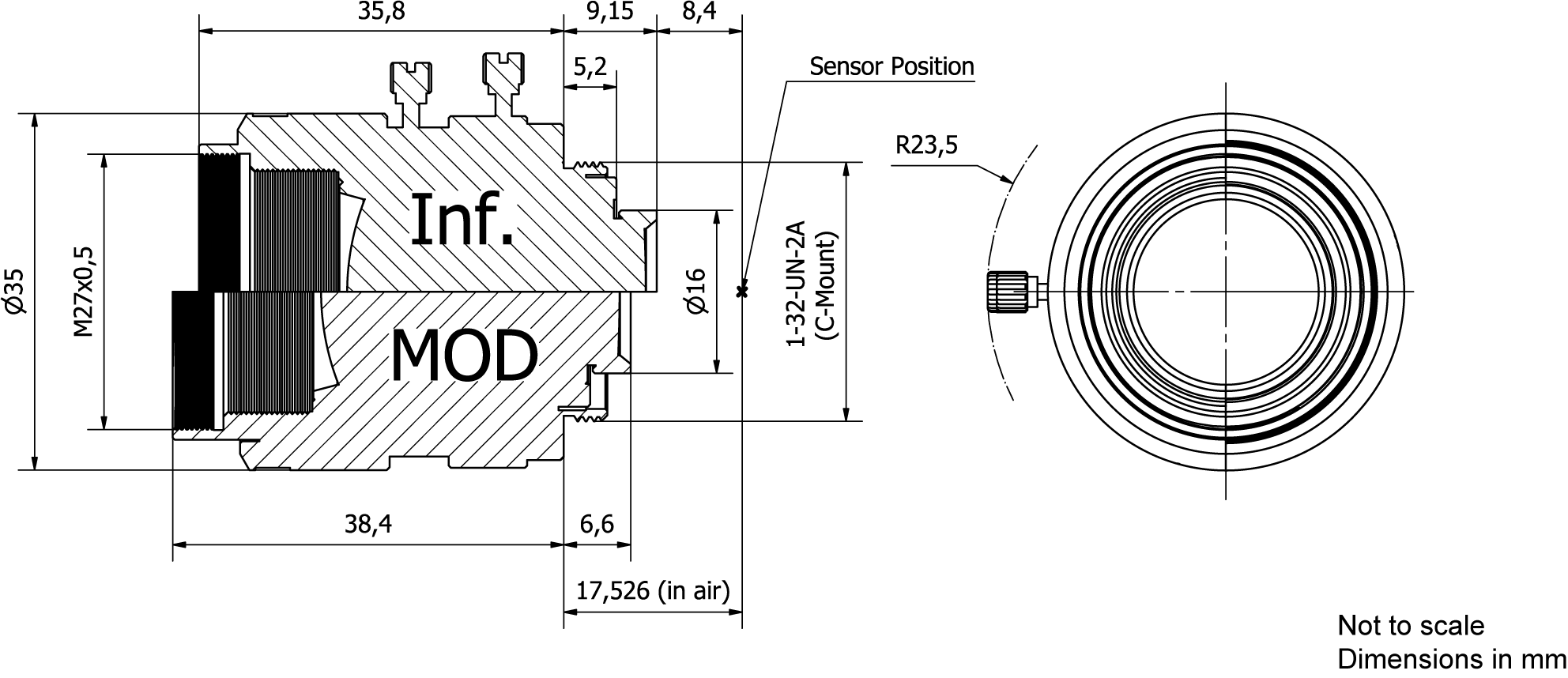

鏡頭尺寸#
→ 下載您的 Basler 鏡頭 CAD/技術圖紙。
注意事項、安裝與清潔（Basler 鏡頭）#
→ 請參閱 Precautions, Mounting, and Cleaning (Basler Lenses)。
環境要求#
| Temperature During Operation | -10–60 °C (14–140 °F) (為獲得最佳效果，請在達到穩定的工作溫度後調整對焦。) |
| Humidity During Operation | 20–80 % 相對濕度，無凝結 |
| 儲存溫度 | -20–70 °C (-4–158 °F) |
| 儲存濕度 | 20–70 % 相對濕度，無凝結 |
效能圖表#
相對照度與影像高度#
畸變與影像高度#
解析度對應影像高度#
條件：f/1.8，多色光，0.5 m 工作距離，基於 10 個樣本的平均結果
