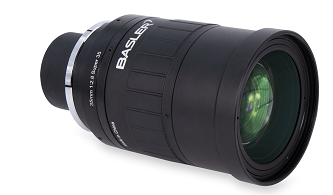

Basler 鏡頭 F-S35-3528-45M-S-SD#
主要功能#
- 適用於所有配備 F-mount、感光元件尺寸達 Super 35 且像素尺寸為 3.2 µm 的 Basler 相機。
- 金屬外殼
- F-mount
- 光圈與對焦鎖定螺絲
- 高對比度
資訊
以下章節中顯示的技術資料為標稱設計值。出貨產品的實際值可能會與標稱設計值有所偏差。
一般規格#
| F-S35-3528-45M-S-SD | |
|---|---|
| 訂購編號 | 2200001070 |
| 焦距 f' | 35.3 毫米 ± 5 % |
| 光圈範圍 | F2.8–F22 |
| 成像圈 | 32 mm（Super 35 格式） |
| 對焦範圍 | 0.2–1.9 公尺 |
| 最佳工作距離 | 0.32 m |
| 最佳放大倍率 | 0.1 |
| 全光圈相對照度 | 至少 69 % |
| 解析度 | 專為 155 LP/mm 設計（3.2 µm 像素尺寸，請參閱解析度與影像高度之關係） |
| 中心 MTF 位於 155 LP/mm （條件：F2.8、多色光、0.1 倍放大倍率） | >26 % @ 155 LP/mm |
| 角落 MTF 位於 155 LP/mm （條件：F2.8、多色光、0.1 倍放大倍率） | >25 % @ 155 LP/mm |
| 光學畸變 | 典型值 -0.73 %（參見「畸變與影像高度」圖表） |
| 視角，Super 35 格式 | 水平：39.6°（@ MOD） 垂直：27.1°（@ MOD） |
| 波長範圍 | 可見光（400–700 nm） |
| 瞳孔放大率，ß'P | 3.06 |
| 主光線角度，CRA | 4.4° |
| 前焦距，sF | 36.49 毫米 |
| 後焦距，s'F | 21.31 毫米 |
| 主點間距，HH' | 33.33 公釐 |
| 入瞳位置，sEP | 49.63 毫米 |
| 出瞳位置，s'AP | -86.71 毫米 |
| 總光學長度，d | 120.74 毫米 |
機械規格#
| F-S35-3528-45M-S-SD | |
|---|---|
| 法蘭距 | 46.5 mm +0/-0.2 mm |
| 鏡頭座 | F-mount |
| Weight | 約 780 克 |
| 對焦/光圈操作 | 手動型 操作角度：90°/73.96° |
鏡頭尺寸#
環境要求#
| 運作時的溫度 | -10–50 °C (14–122 °F) （為獲得最佳結果，請在達到穩定的工作溫度後調整對焦。） |
| 運作時的濕度 | 10–90 % 相對濕度，無凝結 |
| 儲存溫度 | -20–60 °C (-4–140 °F) |
| 儲存期間濕度 | <55 % |
效能圖表#
相對照度與影像高度#
畸變與影像高度#
穿透率#

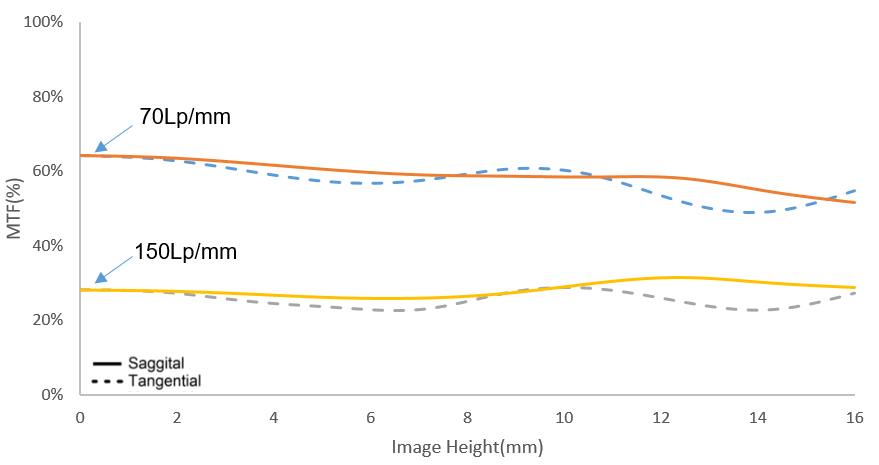

解析度與影像高度#
拍攝條件：f/2.8，多色，0.32 公尺工作距離
