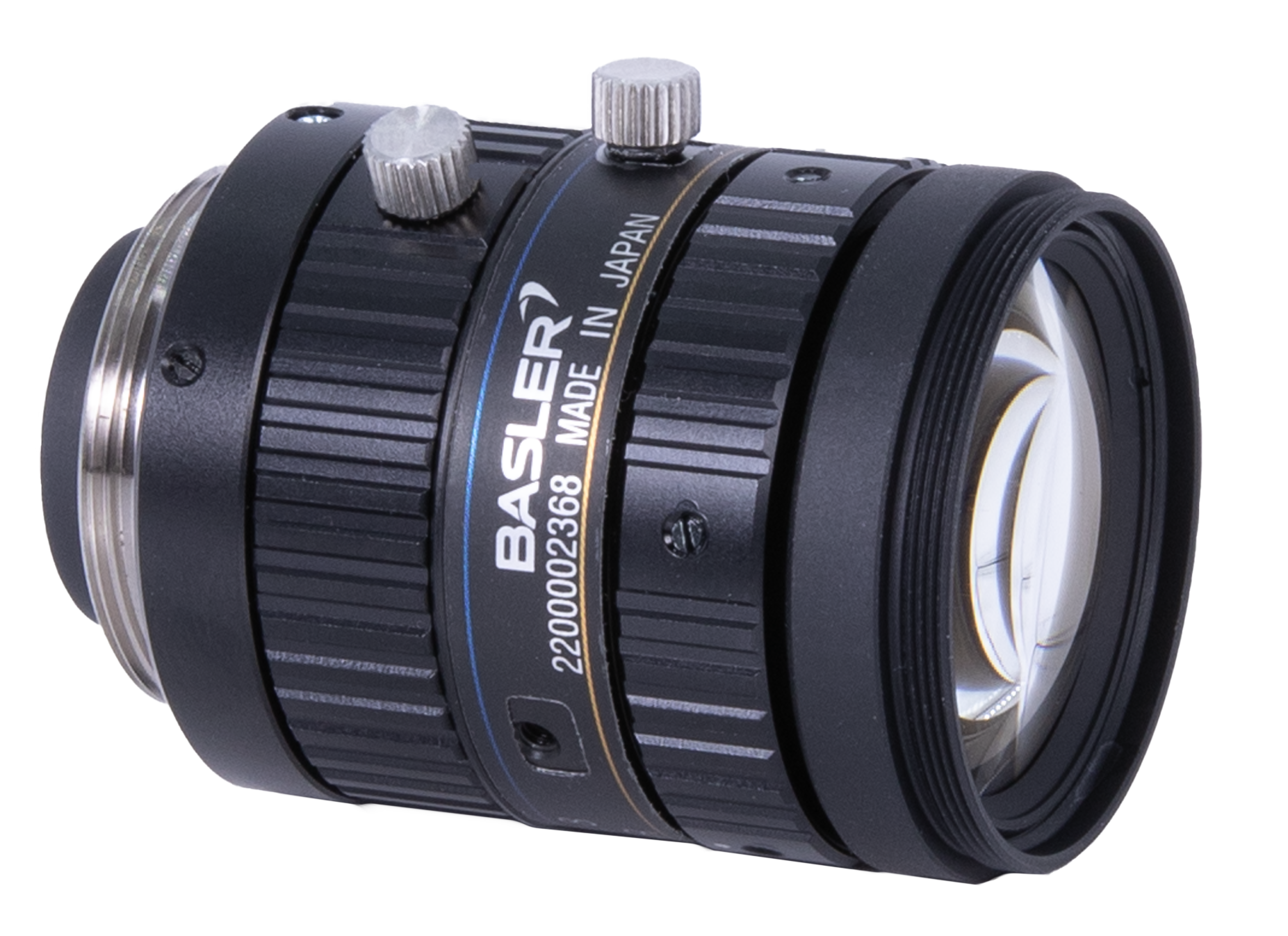

Basler Lens C23-0828-16M#
主要功能#
- 適用於所有感光元件尺寸不超過 2/3 英吋的 Basler 攝影機
- 金屬外殼
- C-mount
- 光圈與對焦鎖定螺絲
- 光圈環與鏡頭筒上的光圈指示標記
- 高對比度
資訊
以下章節中顯示的技術資料為標稱設計值。出貨產品的實際值可能會與標稱設計值有所偏差。
一般規格#
| C23-0828-16M | |
|---|---|
| 訂購編號 | 2200002368 |
| 焦距 f' | 8 毫米 ± 5 % |
| 光圈範圍 | F2.8–F16 |
| 最高解析度光圈 | F4 |
| 成像圈 | 11.8 毫米（2/3 吋畫幅） |
| 對焦範圍 | 0.1 公尺至無限遠 |
| 最佳工作距離 | 0.3 m |
| 全光圈相對照度 | 66.6 % |
| 解析度 | 專為 250 LP/mm 設計（像素尺寸為 2.0 µm，請參閱「解析度與影像高度的關係」） |
| MTF 測量值（中心處，180 LP/mm / 250 LP/mm；測試條件：F2.8、多色光、0.4 公尺工作距離） | 0.59 / 0.46 |
| 在角落（80% 視野範圍）以 180 LP/mm / 250 LP/mm 進行 MTF 測量（條件：F2.8、多色光、0.4 公尺工作距離） | 0.41 / 0.28 |
| 光學畸變 / 電視畸變 | 0.07 % / -0.02% |
| 視角，2/3 吋規格 | 水平：56.4° 垂直：43.98° |
| 視角，1/2 吋規格 | 水平：42.6° 垂直：32.6° |
| 波長範圍 | 可見光（400–700 nm） |
| 後焦距，s'F | 10.2 毫米 |
→ 請參閱 術語（Basler 鏡頭）。
機械規格#
| C23-0828-16M | |
|---|---|
| 法蘭距 | 17.526 mm |
| 鏡頭座 | C-mount |
| Weight | 約 89 克 |
| 對焦/光圈操作 | 手動 |
鏡頭尺寸#
→ 下載您的 Basler 鏡頭的 CAD/技術圖紙。
注意事項、安裝與清潔（Basler 鏡頭）#
→ 請參閱 注意事項、安裝與清潔 (Basler 鏡頭)。
環境要求#
| 運作時的溫度 | -10–50 °C (14–122 °F) （為獲得最佳效果，請在設備達到穩定運作溫度後調整焦點。） |
| 運作時的濕度 | 相對濕度最高 90%，且不得產生冷凝 |
| 儲存溫度 | -10–50 °C (14–122 °F) |
效能圖表#

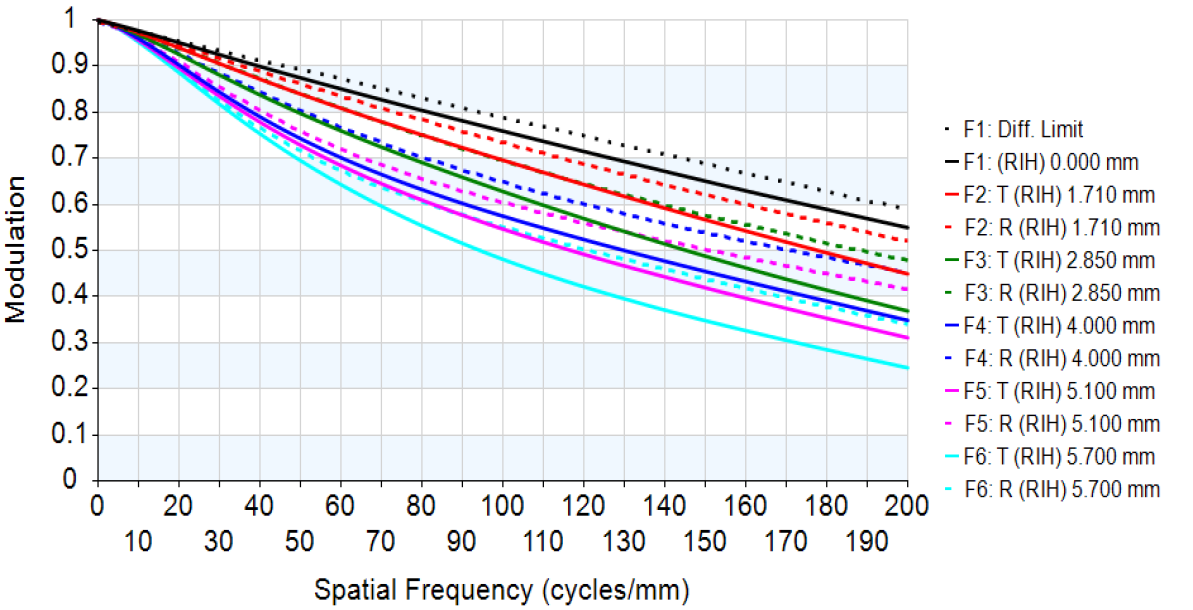

解析度與影像高度#
拍攝條件：f/2.8、多色光、0.3 公尺工作距離
