Basler 鏡頭 C125-0618-5M-P#
主要功能#
- 適用於所有感光元件尺寸不超過 1/2 吋的 Basler 相機
- 金屬外殼
- C-mount
- 低殘像與低遮蔽眩光
- 高對比度
- 光圈與對焦鎖定螺絲
- 光圈環與鏡頭筒上的光圈指示標記
- 精準對焦機制
資訊
以下章節中顯示的技術資料為標稱設計值。出貨產品的實際值可能會與標稱設計值有所偏差。
一般規格#
| C125-0618-5M-P | |
|---|---|
| 訂購編號 | 2000034831 |
| 焦距 f' | 6.05 毫米 ± 5 % |
| 光圈範圍 | F1.8–F22 |
| 成像圈 | 7.3 毫米（1/2.5 吋規格） |
| 對焦範圍 | 0.1 m 至無限遠 |
| 最佳工作距離 | 0.5 m |
| 最佳放大倍率 | 0.012 |
| 全光圈相對照度 | 至少 55 %（參見「相對照度與影像高度」一節） |
| 解析度 (25 % MTF，中心，全光圈) | 專為 230 LP/mm 設計（像素尺寸為 2.2 µm，請參閱「解析度與影像高度的關係」） |
| 解析度為 5.8 mm 影像對角線長度 （相當於 Basler acA2500-14gm/c 或 Basler acA2500-14um/c 相機的 80%） | 影像中心處的解析度至少達 50 % |
| 光學畸變 | 典型值 -9.9 %（桶狀變形，請參閱「變形與影像高度」一節） |
| 視角，1/2.5 吋畫幅（使用 Basler acA2500-14gm/c 攝影機或 Basler acA2500-14um/c 攝影機） | 水平：52.4°（@ MOD）至 53.1° 垂直：39.6°（@ MOD）至 40.1° |
| 視角，1/3 吋畫幅（使用 Basler acA1300-30gm/c 攝影機或 Basler acA1300-30um/c 攝影機） | 水平：44.9°（@ MOD）至 45.5° 垂直：33.6°（@ MOD）至 34.1° |
| 波長範圍 | 可見光（400–700 奈米，請參閱「透射率」） |
| 瞳孔放大率，ß'P | 3.95 |
| 主光線角度，CRA | 8.2° |
| 前焦距，sF | 12.62 毫米 |
| 後焦距，s'F | 9.75 毫米 |
| 主點間距，HH' | 22.45 毫米 |
| 入瞳位置，sEP | 14.15 毫米 |
| 出瞳位置，s'AP | -14.16 毫米 |
| 總光學長度，d | 37.42 毫米 |
→ 請參閱 術語（Basler 鏡頭）。
機械規格#
| C125-0618-5M-P | |
|---|---|
| 法蘭距 | 17.526 毫米 +0/-0.2 毫米 |
| 鏡頭座 | C-mount |
| Weight | 約 55 克 |
| 對焦/光圈操作 | 手動型 操作角度：288° |

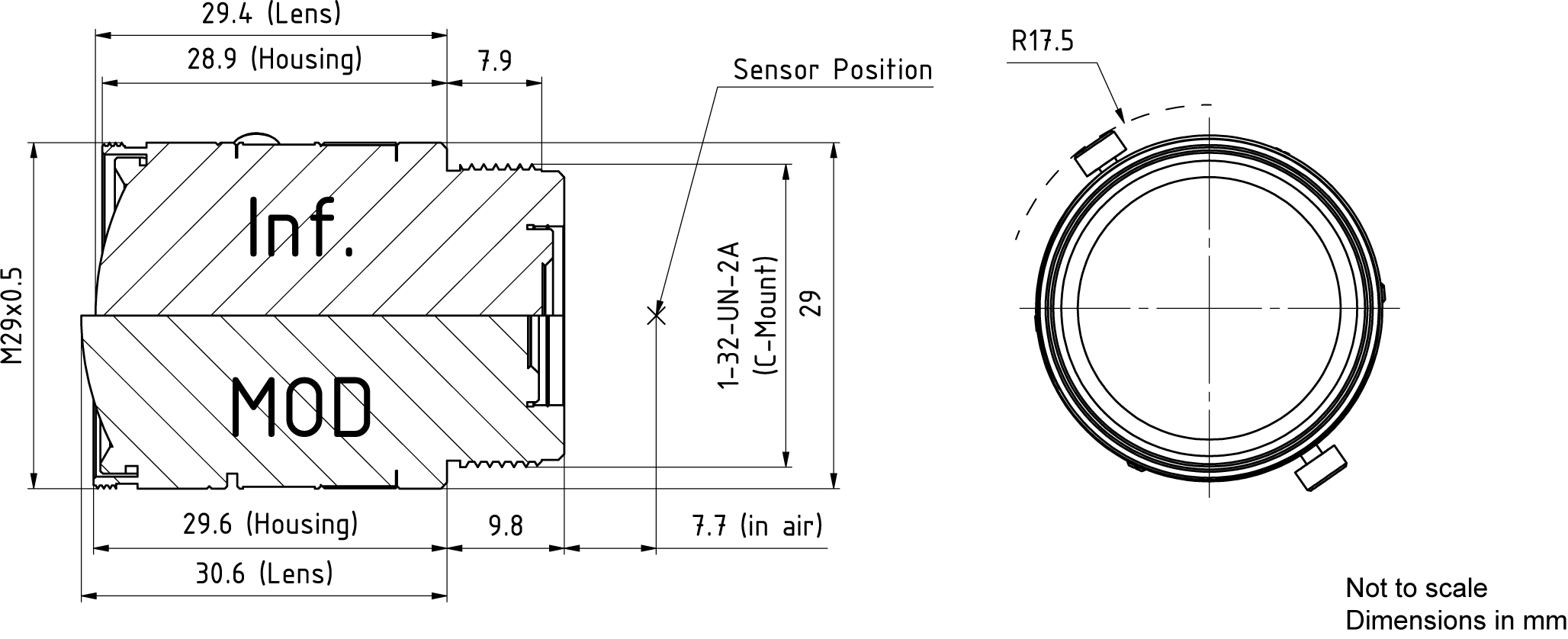

鏡頭尺寸#
→ 下載您的 Basler 鏡頭的 CAD/技術圖紙。
注意事項、安裝與清潔（Basler 鏡頭）#
→ 請參閱 注意事項、安裝與清潔 (Basler 鏡頭)。
環境要求#
| 運作時的溫度 | -10–50 °C (14–122 °F) （為獲得最佳結果，請在達到穩定的工作溫度後調整對焦。） |
| 運作時的濕度 | 相對濕度 35–90%，無冷凝 |
| 儲存溫度 | -20–60 °C (-4–140 °F) |
| 儲存期間濕度 | 相對濕度 35–90%，無冷凝 |
效能圖表#

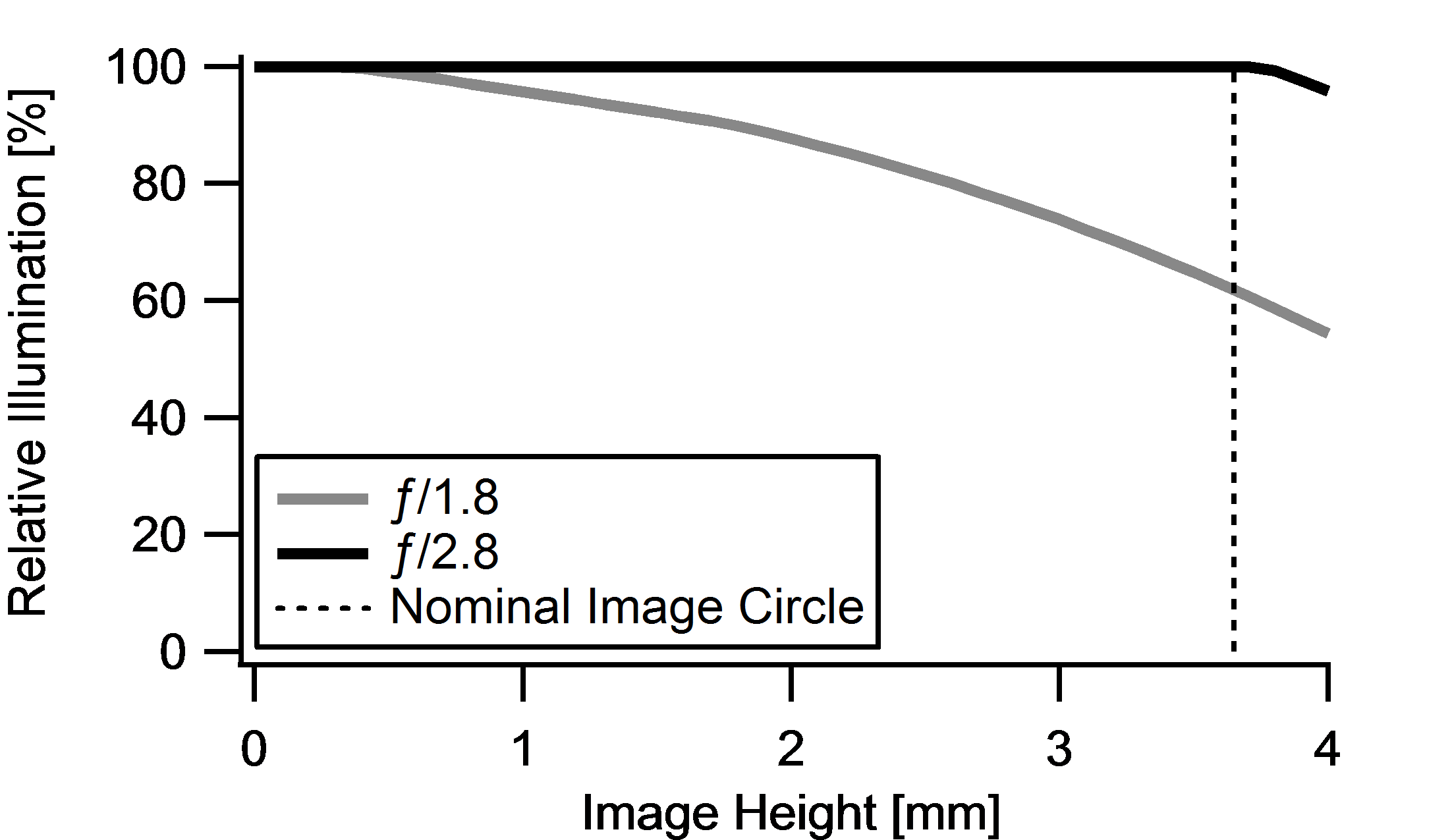

相對照度與影像高度#

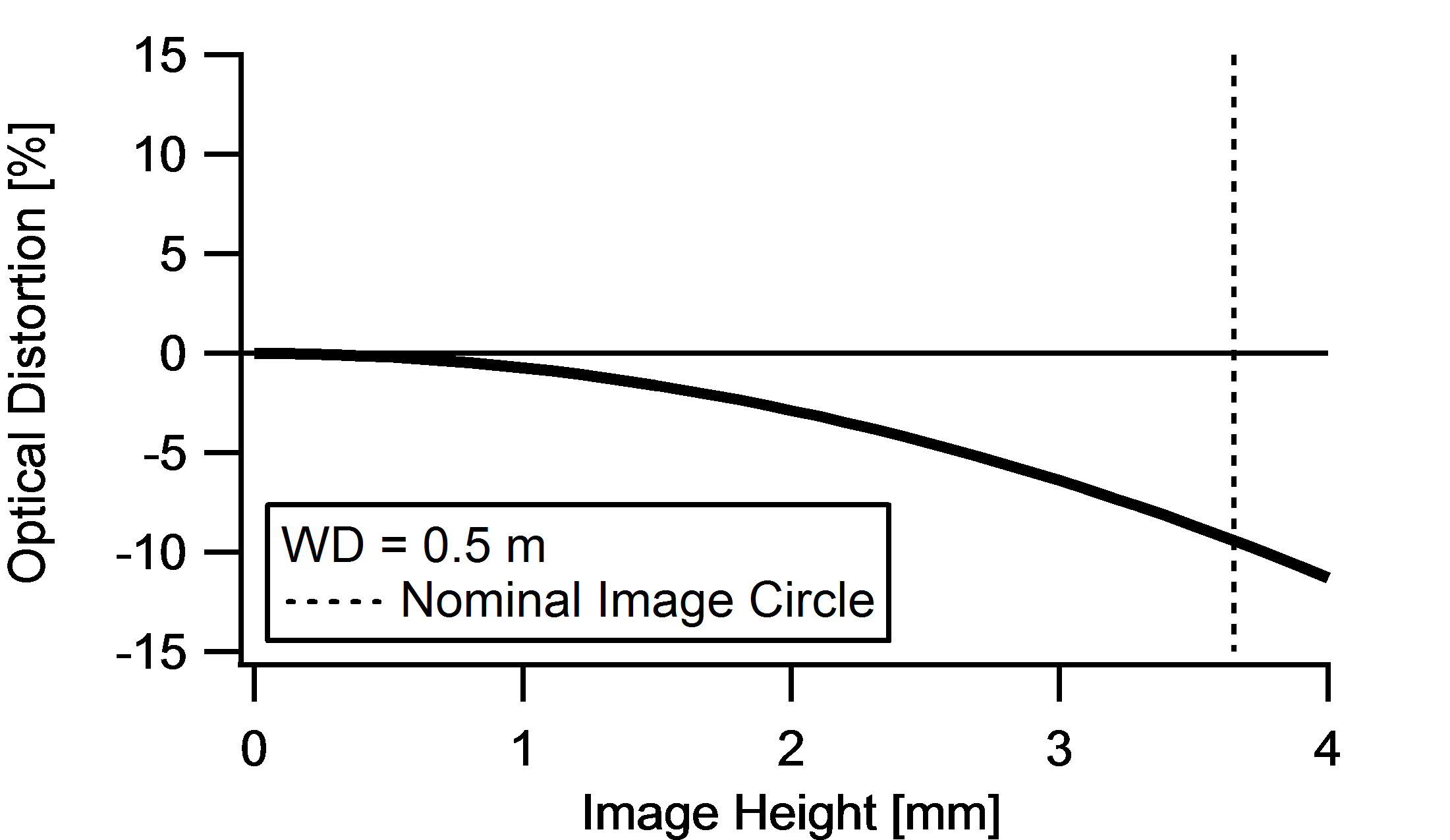

畸變與影像高度#

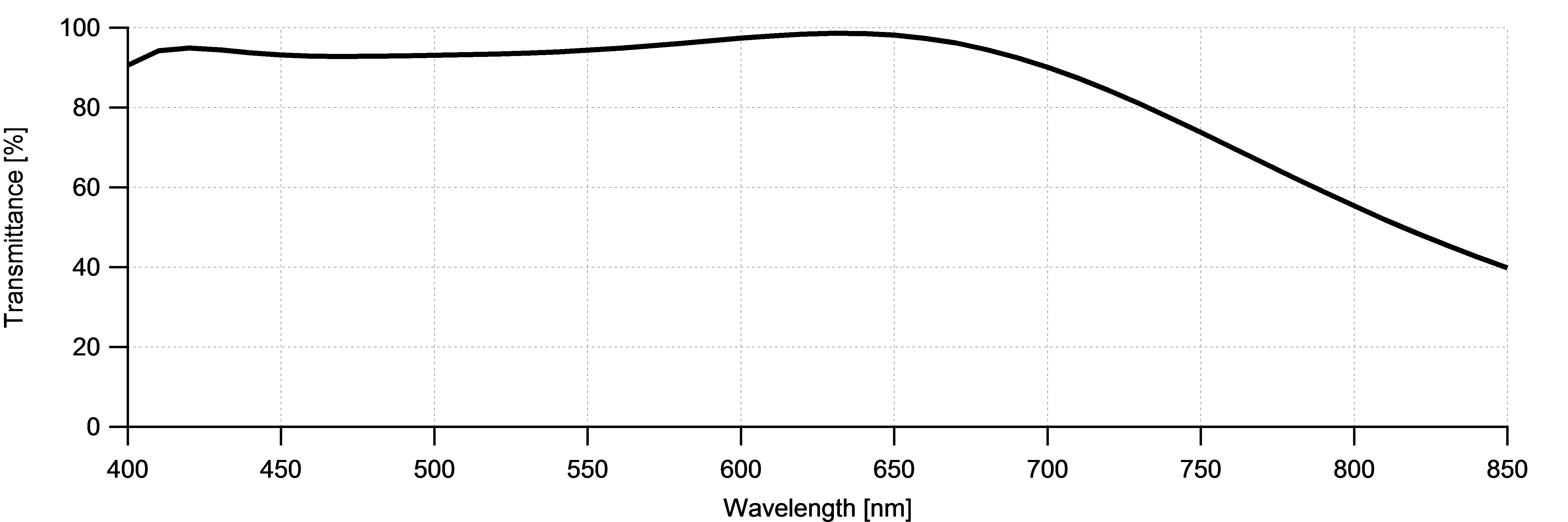

穿透率#

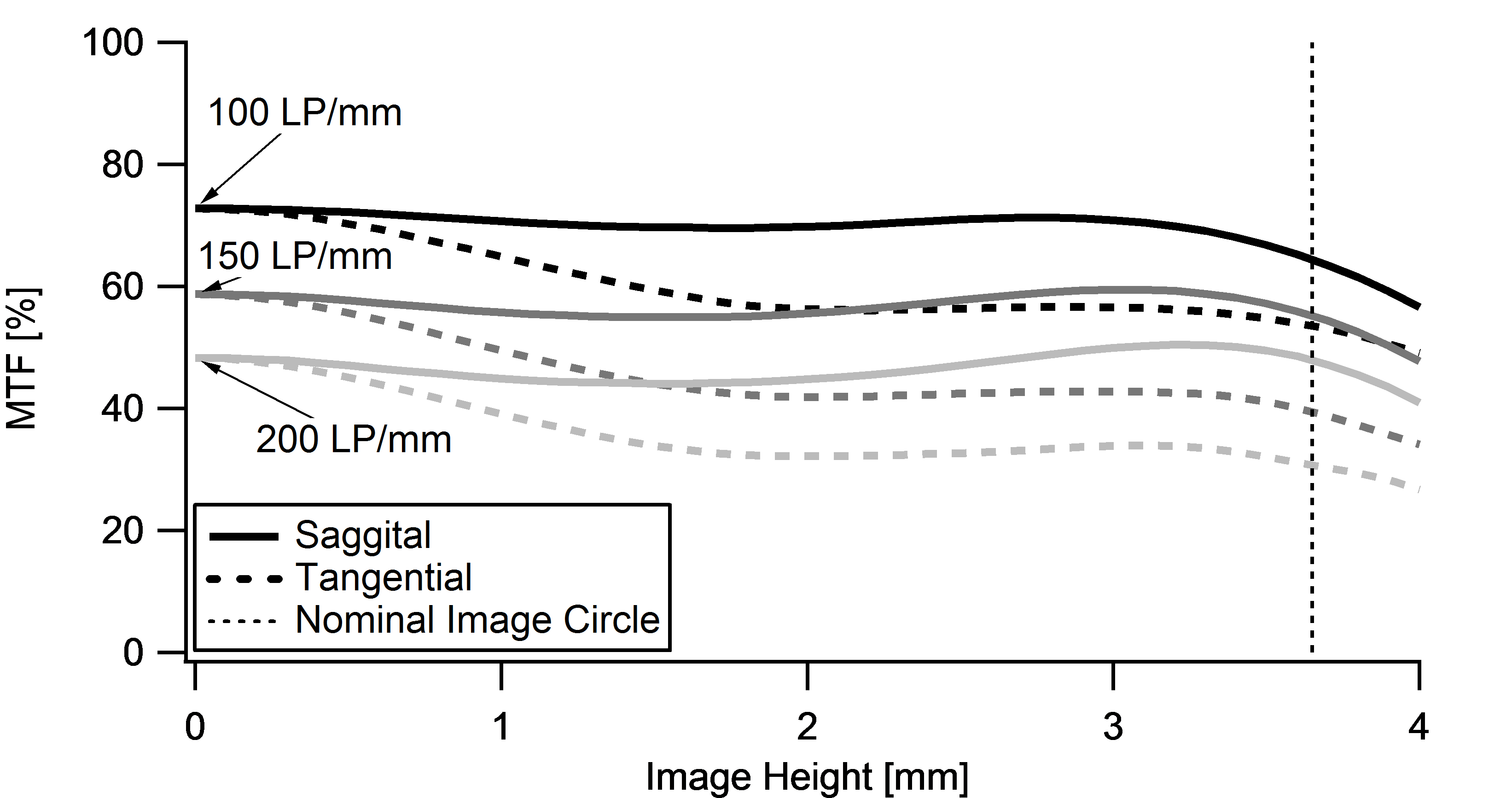

解析度與影像高度#
拍攝條件：f/1.8、多色光、0.5 公尺工作距離
範例圖片#
資訊
- 以下圖片展示了此鏡頭的典型成像品質。實際出貨產品的品質可能有所不同。
- 這些影像是由 Basler acA2500-14gm 攝影機拍攝的。
附有放大區域的圖片#
- 拍攝條件：f/2.8、0.37 公尺工作距離、500 萬畫素影像（全解析度）

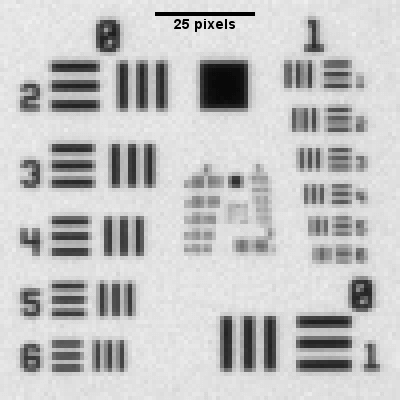

USAF1951 圖片，中央標有標靶#
- 拍攝條件：f/2.8、白色背光照明、0.5 公尺工作距離
- 圖片中心部分經過裁切並放大。

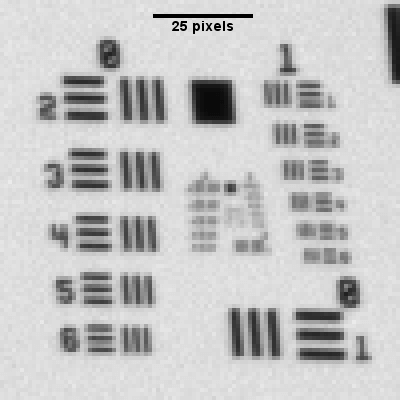

附有標靶置於角落的 USAF1951 圖片#
- 拍攝條件：f/2.8、白色背光照明、0.5 公尺工作距離
- 圖片的角落經過裁切並放大。
