Basler 鏡頭 C125-0418-5M-P#
主要功能#
- 適用於所有感光元件尺寸最高達 1/2" 的 Basler 相機
- 金屬外殼
- C-mount
- 低鬼影與雜散光
- 高對比度
- 光圈與對焦鎖定螺絲
- 光圈環與鏡頭筒上的光圈指示標記
- 精確的對焦機制
資訊
以下章節中顯示的技術資料為標稱設計值。出貨產品的實際值可能會與標稱設計值有所偏差。
一般規格#
| C125-0418-5M-P | |
|---|---|
| 訂購編號 | 2000034830 |
| 焦距 f' | 4.09 公釐 ± 5 % |
| 光圈範圍 | F1.8–F22 |
| 成像圈 | 7.3 mm (1/2.5" 格式) |
| 對焦範圍 | 0.1 m 至無限遠 |
| 最佳工作距離 | 0.5 m |
| 最佳放大倍率 | 0.008 |
| 全光圈相對照度 | 至少 55 % (請參閱相對照度與影像高度之關係) |
| 解析度 (25 % MTF，中心，全光圈) | 專為 230 LP/mm 設計（像素尺寸為 2.2 µm，請參閱「解析度與影像高度的關係」） |
| 在 5.8 mm 影像對角線處的解析度 (Basler acA2500-14gm/c 相機或 Basler acA2500-14um/c 相機的 80 %) | 至少為影像中心解析度的 50 % |
| 光學畸變 | 典型值 -18 %（桶狀變形，請參閱「變形與影像高度」一節） |
| 視角，1/2.5" 格式 (使用 Basler acA2500-14gm/c 相機或 Basler acA2500-14um/c 相機) | 水平：76.0°（@ MOD）至 76.4° 垂直：58.2°（@ MOD）至 58.5° |
| 視角，1/3" 格式 (使用 Basler acA1300-30gm/c 相機或 Basler acA1300-30um/c 相機) | 水平：65.6°（@ MOD）至 66.0° 垂直：49.6°（@ MOD）至 49.9° |
| 波長範圍 | 可見光 (400–700 nm，請參閱透光率) |
| 瞳孔放大率，ß'P | 4.84 |
| 主光線角度，CRA | 8.6° |
| 前焦距，sF | 9.95 毫米 |
| 後焦距，s'F | 8.09 毫米 |
| 主點間距，HH' | 29.71 公釐 |
| 入瞳位置，sEP | 10.66 毫米 |
| 出瞳位置，s'AP | -15.24 毫米 |
| 總光學長度，d | 39.74 毫米 |
→ 請參閱 術語（Basler 鏡頭）。
機械規格#
| C125-0418-5M-P | |
|---|---|
| 法蘭距 | 17.526 mm +0/-0.2 mm |
| 鏡頭座 | C-mount |
| Weight | 大約 55 g |
| 對焦/光圈操作 | 手動 操作角度：288° |

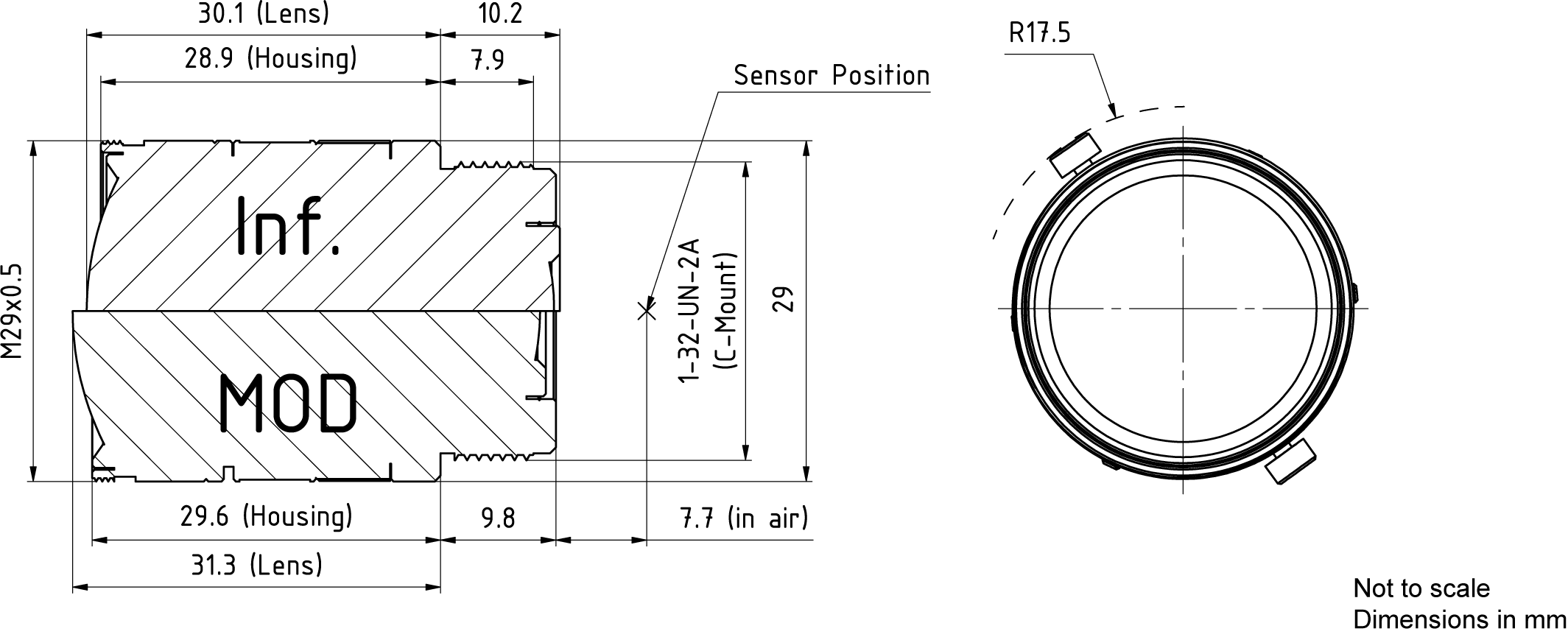

鏡頭尺寸#
→ 下載您的 Basler 鏡頭的 CAD/技術圖紙。
注意事項、安裝與清潔（Basler 鏡頭）#
→ 請參閱 注意事項、安裝與清潔 (Basler 鏡頭)。
環境要求#
| 運作時的溫度 | -10–50 °C (14–122 °F) （為獲得最佳結果，請在達到穩定的工作溫度後調整對焦。） |
| 運作時的濕度 | 35–90% 相對濕度，無凝結 |
| 儲存溫度 | -20–60 °C (-4–140 °F) |
| 儲存期間濕度 | 35–90% 相對濕度，無凝結 |
效能圖表#

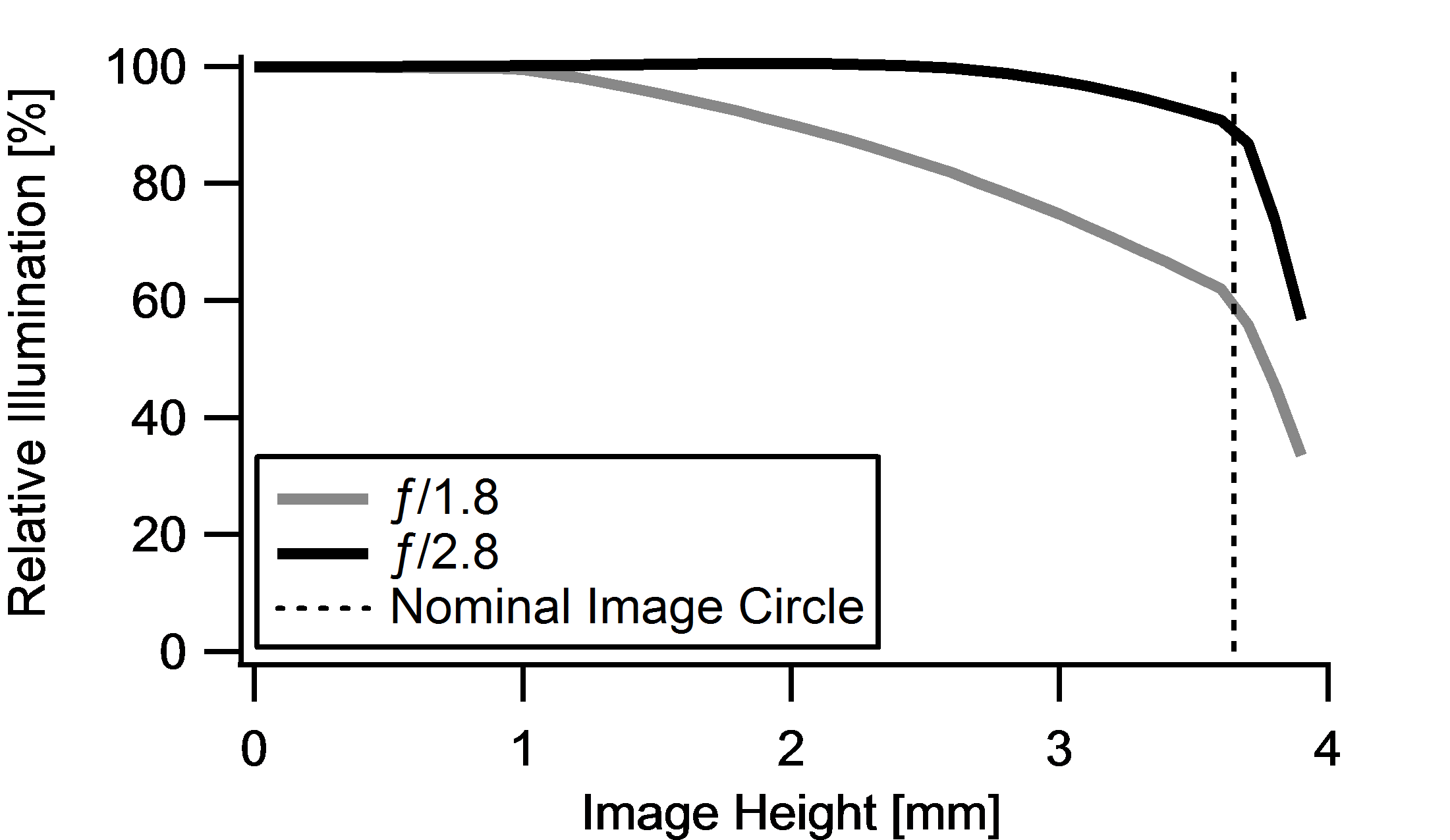

相對照度與影像高度#

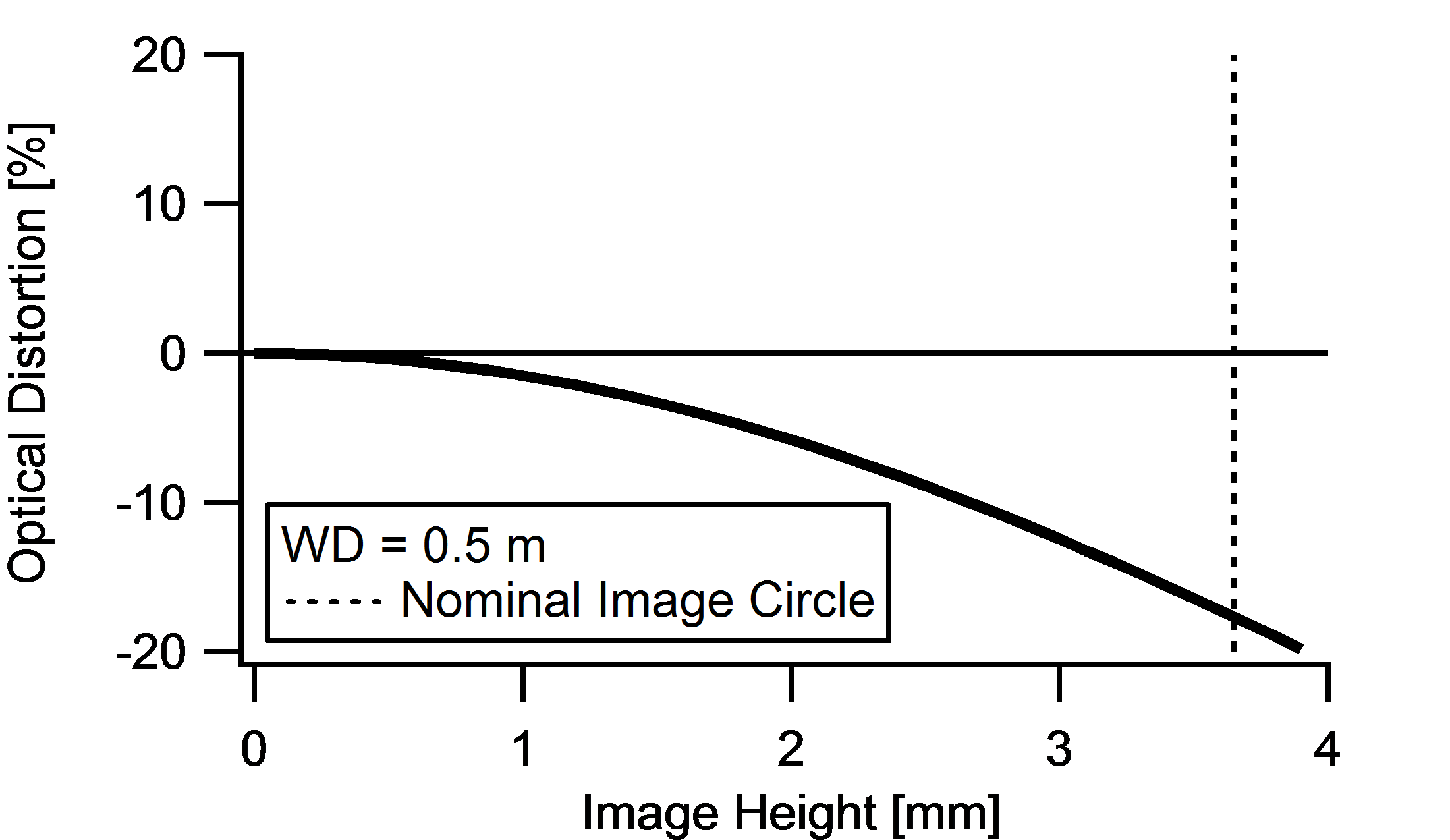

畸變與影像高度#

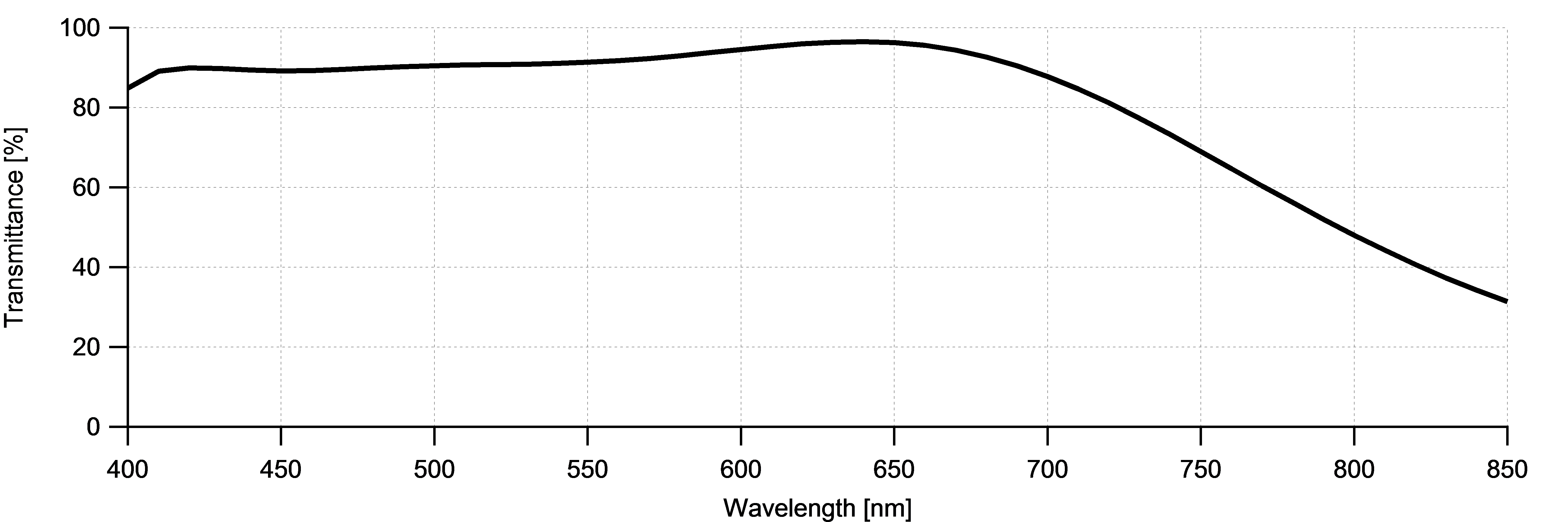

穿透率#

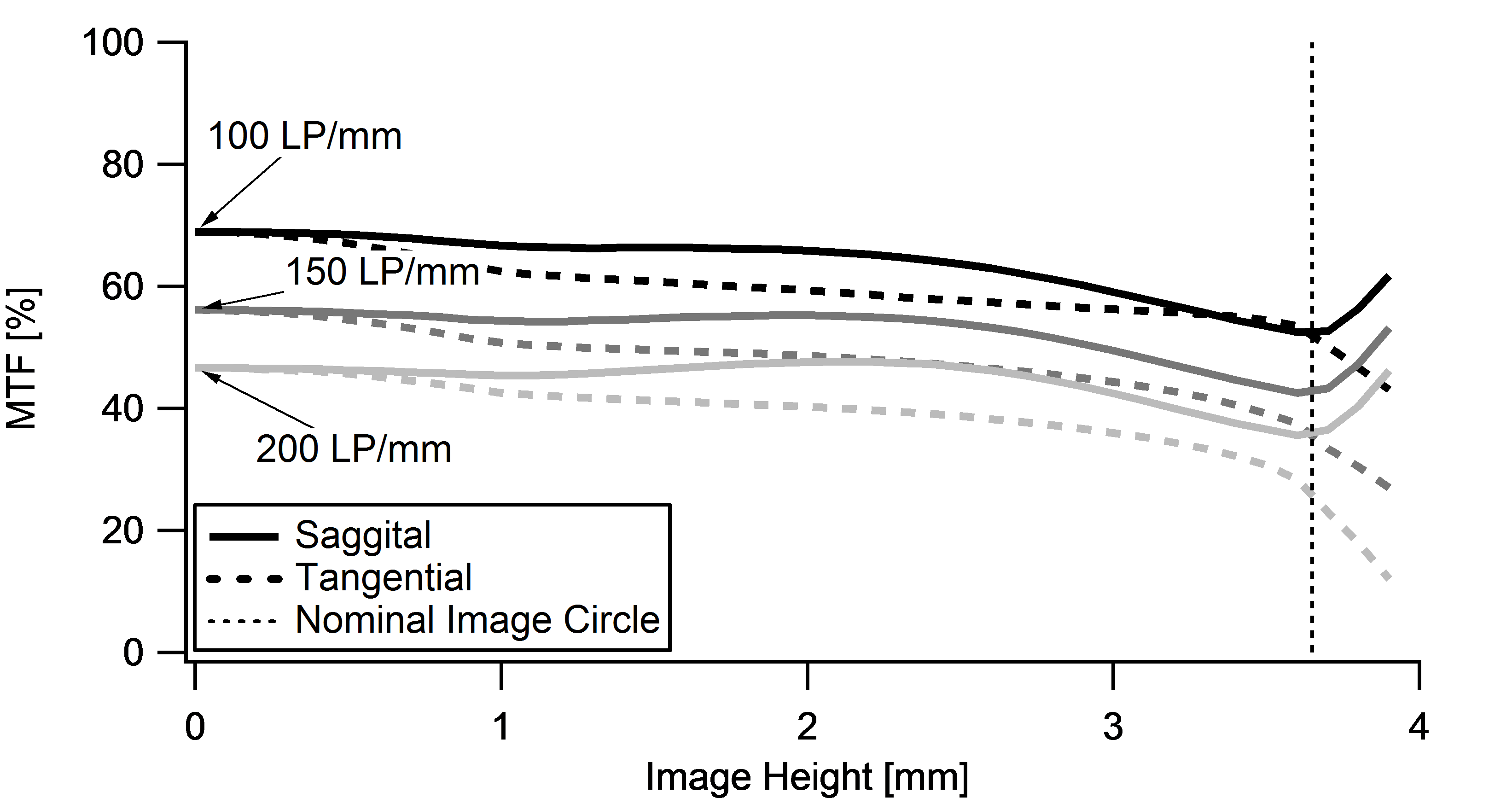

解析度與影像高度#
條件：f/1.8，多色光，0.5 m 工作距離
範例影像#
資訊
- 以下圖片展示了此鏡頭的典型影像 Quality。出貨產品的 Quality 可能會有所不同。
- 影像使用 Basler acA2500-14gc 或 Basler acA2500-14gm 相機拍攝。
帶有放大區域的影像#
- 拍攝條件：f/2.8、0.5公尺工作距離、500萬畫素影像（全解析度）

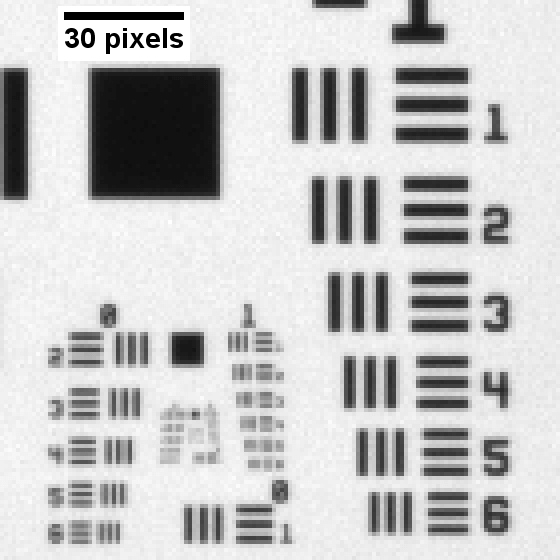

目標置於中心處的 USAF1951 影像#
- 條件：f/2.8，白色背光照明，0.5 m 工作距離
- 影像中心經過裁剪與放大。

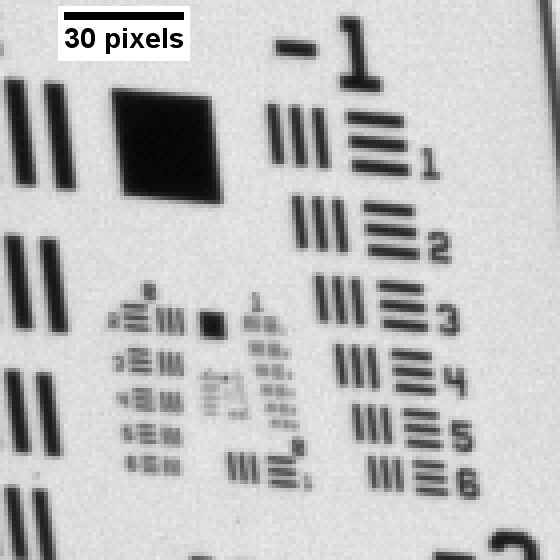

目標置於角落處的 USAF1951 影像#
- 條件：f/2.8，白色背光照明，0.5 m 工作距離
- 影像角落經過裁剪與放大。
