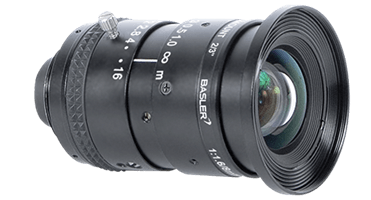

Basler Lens C23-0816-2M-S#
主要特色#
- 適用於所有感光元件尺寸最高達 2/3" 的 Basler 相機
- 金屬外殼
- C-mount
- 用於光圈與對焦的固定螺絲
資訊
以下章節中顯示的技術數據為標稱設計值。出廠產品的實際值可能會與標稱設計值有所偏差。
一般規格#
| C23-0816-2M-S | |
|---|---|
| 訂購編號 | 2200000178 |
| 焦距 f' | 8.6 mm ± 5 % |
| 光圈範圍 | F1.6–F16 |
| 影像圈 | 11 mm（2/3" 格式） |
| 對焦範圍 | 0.25 m 至無限遠 |
| 最佳工作距離 | 0.5 m |
| 最佳放大倍率 | 0.032 |
| 全光圈下的相對照度 | 至少 50 %（請參閱 相對照度與影像高度之關係） |
| 解析度（25 % MTF、中心、全光圈） | 專為 90 LP/mm 設計（5.5 µm 像素尺寸，請參閱 Resolution versus Image Height） |
| 光學畸變 | 典型值 -4.8 %（桶狀失真，請參閱 失真與影像高度之關係） |
| 視角，1/1.8" 格式（使用 IMX265 感光元件） | 水平：46.2°（@ MOD）至 46.6° 垂直：35.1°（@ MOD）至 35.5° |
| 視角，2/3" 格式（使用 PYTHON 2000 感光元件） | 水平：55.7°（@ MOD）至 56.2° 垂直：42.9°（@ MOD）至 43.1° |
| 波長範圍 | 可見光 (400–700 nm) |
| 瞳孔放大率，ß'P | 6.73 |
| 主光線角度，CRA | 9.9° |
| 前焦距，sF | 6.3 mm |
| 後焦距，s'F | 8.4 mm |
| 主點間距，HH' | 43.79 mm |
| 入射瞳位置，sEP | 15.3 mm |
| 出射瞳位置，s'AP | -57.55 mm |
| 總光學長度，d | 75.01 mm |
→ 請參閱 Terminology (Basler Lenses)。
機械規格#
| C23-0816-2M-S | |
|---|---|
| 法蘭焦距 | 17.526 mm |
| 鏡頭接口 | C-mount |
| 重量 | 約 136 g |
| 對焦/光圈操作 | 手動 操作角度：190° |

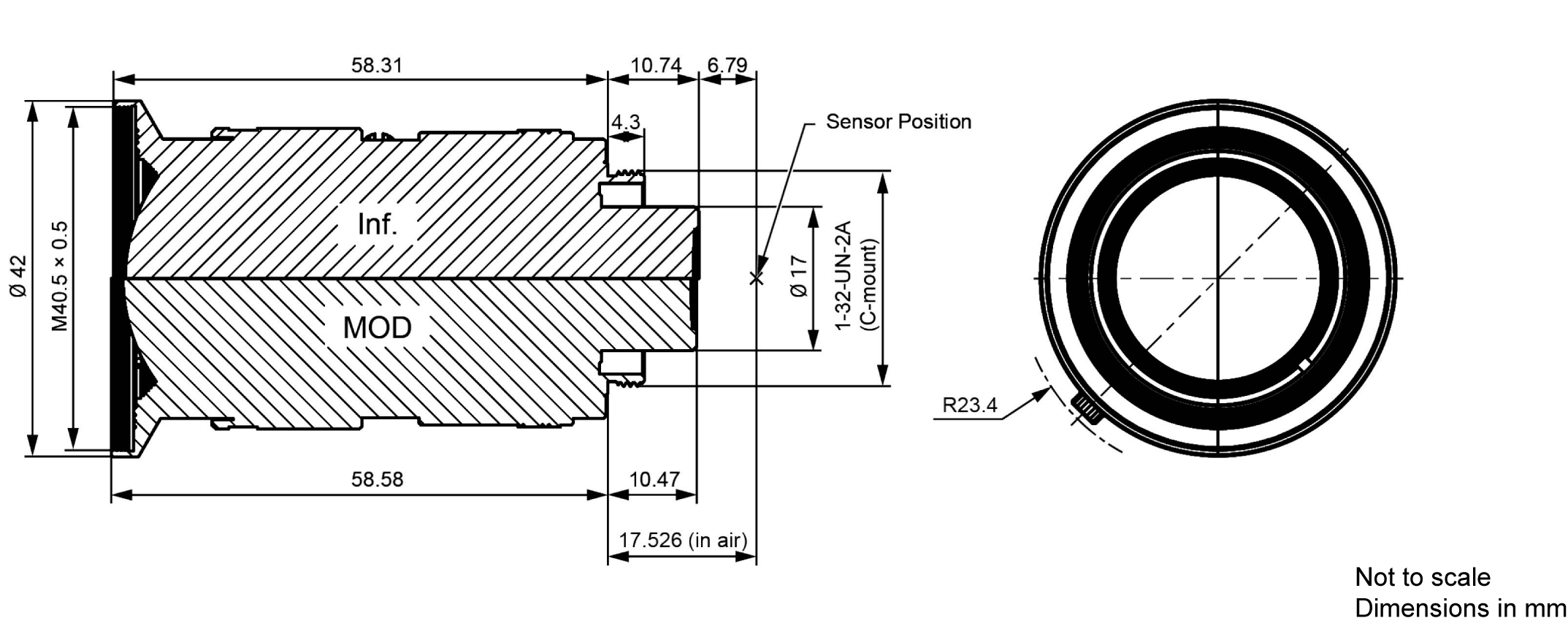

鏡頭尺寸#
→ 下載您的 Basler 鏡頭 CAD/技術圖紙。
注意事項、安裝與清潔（Basler 鏡頭）#
→ 請參閱 Precautions, Mounting, and Cleaning (Basler Lenses)。
環境要求#
| Temperature During Operation | -10–60 °C (14–140 °F) (為獲得最佳效果，請在達到穩定的工作溫度後調整對焦。) |
| Humidity During Operation | 20–80 % 相對濕度，無凝結 |
| 儲存溫度 | -20–70 °C (-4–158 °F) |
| 儲存濕度 | 20–70 % 相對濕度，無凝結 |
效能圖表#
相對照度與影像高度#
畸變與影像高度#
解析度對應影像高度#
條件：f/1.6，多色光，工作距離 0.5 m，基於 10 個樣本的平均結果
