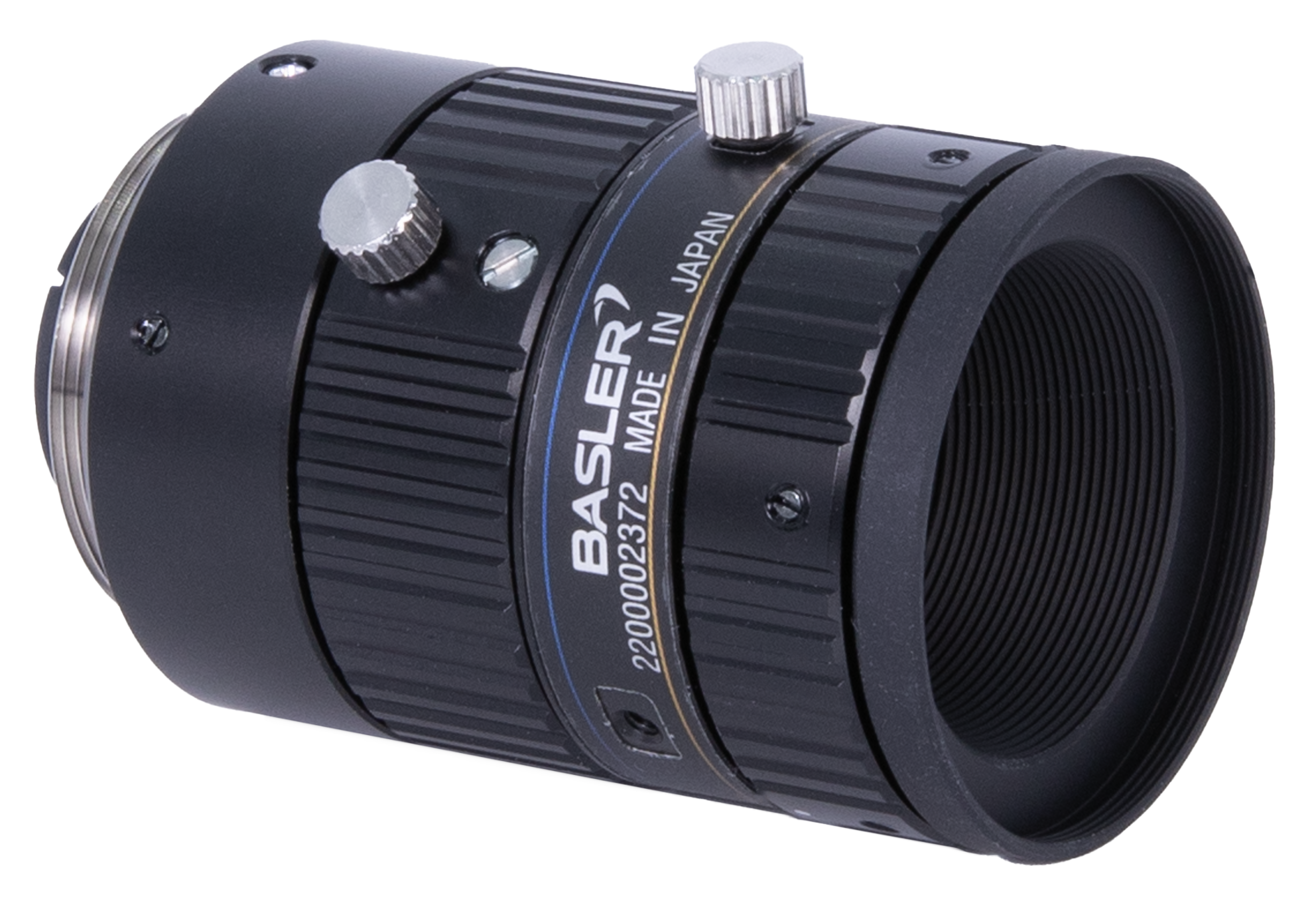

Basler Lens C23-3528-16M#
主要功能#
- 適用於所有感光元件尺寸最高達 2/3" 的 Basler 相機
- 金屬外殼
- C-mount
- 光圈與對焦鎖定螺絲
- 光圈環與鏡頭筒上的光圈指示標記
- 高對比度
資訊
以下章節中顯示的技術資料為標稱設計值。出貨產品的實際值可能會與標稱設計值有所偏差。
一般規格#
| C23-3528-16M | |
|---|---|
| 訂購編號 | 2200002372 |
| 焦距 f' | 35 mm ± 5 % |
| 光圈範圍 | F2.8–F16 |
| 最高解析度光圈 | F2.8 |
| 成像圈 | 11.8 mm (2/3" 格式) |
| 對焦範圍 | 0.15 m 至無限遠 |
| 最佳工作距離 | 1.0 m |
| 全光圈相對照度 | 72.2 % |
| 解析度 | 專為 250 LP/mm 設計 (2.0 µm 像素尺寸，請參閱 解析度對應影像高度) |
| MTF 測量值（中心處，180 LP/mm / 250 LP/mm；測量條件：F2.8、多色光、0.5 公尺工作距離） | 0.53 / 0.37 |
| 在角落處（80 % 畫面範圍）測得的 MTF 值，解析度為 180 LP/mm / 200 LP/mm（測試條件：F2.8、多色光、0.5 公尺工作距離） | 0.46 / 0.31 |
| 光學畸變 / 電視畸變 | 0.07 % / 0,01 % |
| 視角，2/3" 格式 | 水平：14.3° 垂直：10.8° |
| 視角，1/2" 格式 | 水平：10.4° 垂直：7.8° |
| 波長範圍 | 可見光（400–700 nm） |
| 後焦距，s'F | 10.9 mm |
→ 請參閱 術語（Basler 鏡頭）。
機械規格#
| C23-3528-16M | |
|---|---|
| 法蘭距 | 17.526 mm |
| 鏡頭座 | C-mount |
| Weight | 約 82 克 |
| 對焦/光圈操作 | 手動 |
鏡頭尺寸#
→ 下載您的 Basler 鏡頭的 CAD/技術圖紙。
注意事項、安裝與清潔（Basler 鏡頭）#
→ 請參閱 注意事項、安裝與清潔 (Basler 鏡頭)。
環境要求#
| 運作時的溫度 | -10–50 °C (14–122 °F) （為獲得最佳結果，請在達到穩定的工作溫度後調整對焦。） |
| 運作時的濕度 | 最大 90 % 相對濕度，無凝結 |
| 儲存溫度 | -10–50 °C (14–122 °F) |
效能圖表#

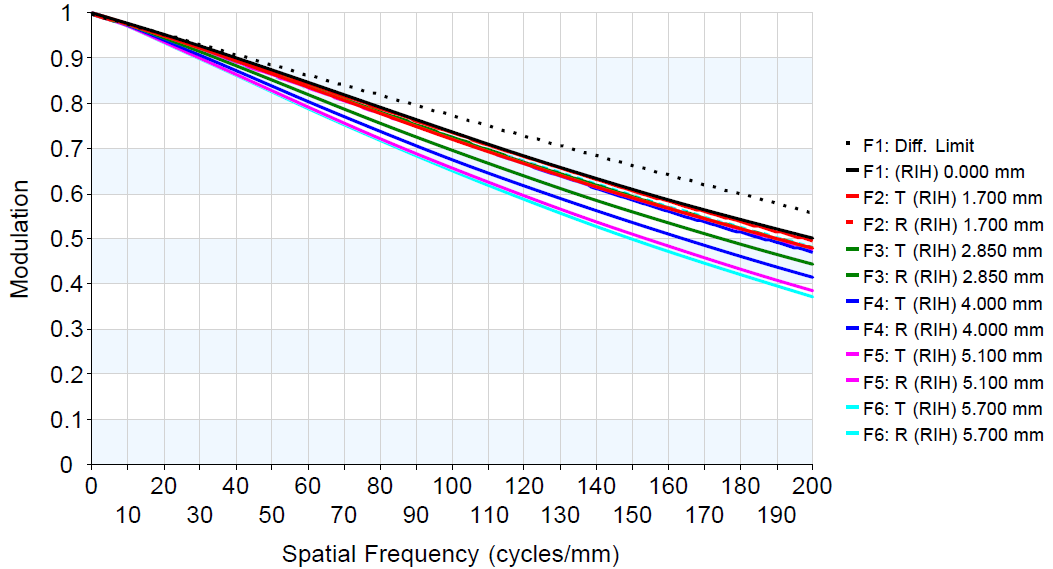

解析度與影像高度#
拍攝條件：f/2.8、多色光、0.5 公尺工作距離
