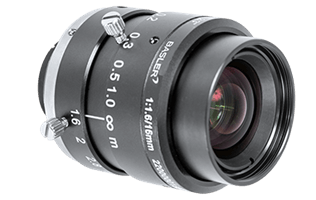

Basler 鏡頭 C23-1616-2M-S#
主要功能#
- 適用於所有感光元件尺寸不超過 2/3 英吋的 Basler 攝影機
- 金屬外殼
- C-mount
- 光圈與對焦鎖定螺絲
資訊
以下章節中顯示的技術資料為標稱設計值。出貨產品的實際值可能會與標稱設計值有所偏差。
一般規格#
| C23-1616-2M-S | |
|---|---|
| 訂購編號 | 2200000180 |
| 焦距 f' | 16.5 毫米 ± 5 % |
| 光圈範圍 | F1.6–F22 |
| 成像圈 | 11 毫米（2/3 吋規格） |
| 對焦範圍 | 0.2 公尺至無限遠 |
| 最佳工作距離 | 0.9 m |
| 最佳放大倍率 | -0.018 |
| 全光圈相對照度 | 至少 80%（參見「相對照度與影像高度的關係」） 由於此鏡頭的主光線角較大，對於 2/3 吋的影像感測器而言，邊緣區域的相對照度可能會較低。 |
| 解析度（25 % MTF，中心，全光圈） | 專為 90 LP/mm 設計（像素尺寸為 5.5 µm，請參閱「解析度與影像高度的關係」） |
| 光學畸變 | 典型值 -1.1 %（桶狀變形，請參閱「變形與影像高度的關係」） |
| 視角，1/1.8 吋畫幅（採用 IMX265 感光元件） | 水平：21.7°（@ MOD）至 23.4° 垂直：16.5°（@ MOD）至 17.9° |
| 視角，2/3 英吋規格（採用 PYTHON 2000 感光元件） | 水平：27.3°（@ MOD）至 29.4° 垂直：17.8°（@ MOD）至 19.3° |
| 波長範圍 | 可見光（400–700 nm） |
| 瞳孔放大倍率，ß'P | 1.22 |
| 雷·安格爾局長，CRA | 15.3° |
| 前焦距，sF | 1.7 毫米 |
| 後焦距，s'F | 8.4 毫米 |
| 主點分離，HH' | 21.6 毫米 |
| 入射瞳位置，sEP | 15.3 毫米 |
| 出瞳位置，s'AP | -9.5 毫米 |
| 總光程，d | 45.7 公釐 |
→ 請參閱 術語（Basler 鏡頭）。
機械規格#
| C23-1616-2M-S | |
|---|---|
| 法蘭距 | 17.526 mm |
| 鏡頭座 | C-mount |
| Weight | 約 104 克 |
| 對焦/光圈操作 | 手動型 操作角度：144° |
鏡頭尺寸#

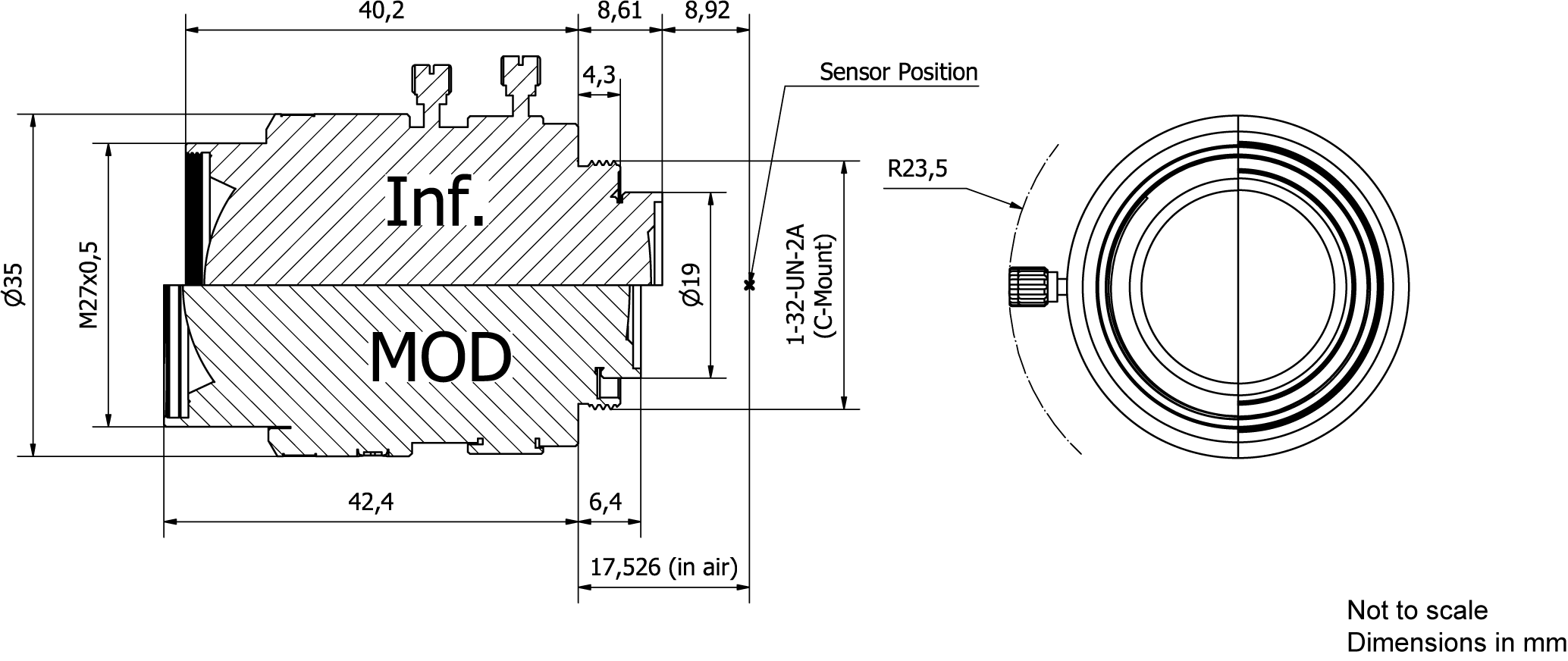

→ 下載您的 Basler 鏡頭的 CAD/技術圖紙。
注意事項、安裝與清潔（Basler 鏡頭）#
→ 請參閱 注意事項、安裝與清潔 (Basler 鏡頭)。
環境要求#
| 運作時的溫度 | -10–60 °C (14–140 °F) （為獲得最佳效果，請在設備達到穩定運作溫度後調整對焦。） |
| 運作時的濕度 | 相對濕度 20–80%，無凝結 |
| 儲存溫度 | -20–70 °C (-4–158 °F) |
| 儲存期間的濕度 | 相對濕度 20–70%，無凝結 |
效能圖表#
相對照度與影像高度的關係#
失真與影像高度的關係#
解析度與影像高度#
測試條件：f/1.6、多色光、0.5 公尺工作距離，根據 10 個樣本得出的平均結果
