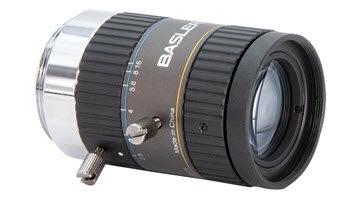

Basler 鏡頭 C23-5028-5M-P#
主要功能#
- 適用於所有感光元件尺寸最高達 2/3" 的 Basler 相機
- 金屬外殼
- C-mount
- 光圈與對焦鎖定螺絲
- 光圈環與鏡頭筒上的光圈指示標記
- 高對比度
資訊
以下章節中顯示的技術資料為標稱設計值。出貨產品的實際值可能會與標稱設計值有所偏差。
一般規格#
| C23-5028-5M-P | |
|---|---|
| 訂購編號 | 2200000573 |
| 焦距 f' | 48 毫米 ± 5 % |
| 光圈範圍 | F2.8–F16 |
| 最高解析度光圈 | F3.1 |
| 成像圈 | 11 mm (2/3" 格式) |
| 對焦範圍 | 0.4 公尺 至 無限遠 |
| 最佳工作距離 | 0.4 m |
| 全光圈相對照度 | 72 % |
| 解析度 | 針對 147 LP/mm 設計（3.40 µm 像素尺寸，請參閱解析度與影像高度對照表） |
| MTF 測量值（中心處，90 LP/mm / 140 LP/mm）（測試條件：F2.8、多色光、0.45 公尺工作距離） | 0.63 / 0.5 |
| 在角落處測得的 MTF 值為 90 LP/mm / 140 LP/mm（測試條件：F2.8、多色光、0.45 公尺工作距離） | 0.55 / 0.41 |
| 光學畸變 | 典型值 -0.12 % |
| 視場角，1/1.8" 格式 | 水平：8.2° 垂直：6.1° |
| 視角，2/3" 格式 | 水平：10.1° 垂直：7.6° |
| 波長範圍 | 可見光（400–700 nm） |
| 後焦距，s'F | 22.88 毫米 |
→ 請參閱 術語（Basler 鏡頭）。
機械規格#
| C23-5028-5M-P | |
|---|---|
| 法蘭距 | 17.526 mm |
| 鏡頭座 | C-mount |
| Weight | 約 83.7 克 |
| 對焦/光圈操作 | 手動 |
鏡頭尺寸#
→ 下載您的 Basler 鏡頭的 CAD/技術圖紙。
注意事項、安裝與清潔（Basler 鏡頭）#
→ 請參閱 注意事項、安裝與清潔 (Basler 鏡頭)。
環境要求#
| 運作時的溫度 | -10–50 °C (14–122 °F) （為獲得最佳結果，請在達到穩定的工作溫度後調整對焦。） |
| 運作時的濕度 | 10–90 % 相對濕度，無凝結 |
| 儲存溫度 | -20–60 °C (-4–140 °F) |
效能圖表#

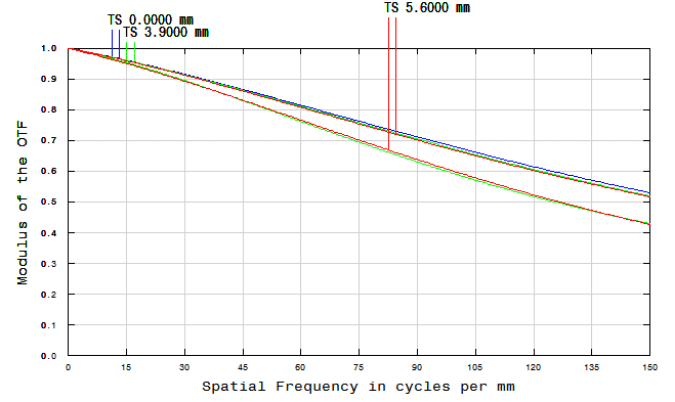

解析度與影像高度#
拍攝條件：f/2.8、多色光、0.45 公尺工作距離
