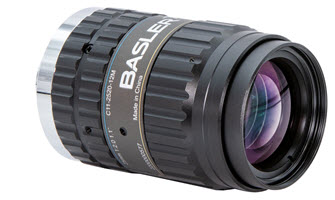

Basler 鏡頭 C11-2520-12M-P#
主要功能#
- 適用於所有感光元件尺寸不超過 1.1 英吋的 Basler 相機
- 金屬外殼
- C-mount
- 光圈與對焦鎖定螺絲
- 光圈環與鏡頭筒上的光圈指示標記
- 高對比度
資訊
以下章節中顯示的技術資料為標稱設計值。出貨產品的實際值可能會與標稱設計值有所偏差。
一般規格#
| C11-2520-12M-P | |
|---|---|
| 訂購編號 | 2200000577 |
| 焦距 f' | 25.4 毫米 ± 5 % |
| 光圈範圍 | F2.0–F16 |
| 最高解析度光圈 | F2.6 |
| 成像圈 | 17.6 毫米（1.1 英吋規格） |
| 對焦範圍 | 0.1 公尺至無限遠 |
| 最佳工作距離 | 0.5 m |
| 全光圈相對照度 | 70 % |
| 解析度 | 專為 140 LP/mm 設計（像素尺寸為 3.57 µm，請參閱「解析度與影像高度的關係」） |
| MTF 測量值取自中心區域，解析度為 90 LP/mm / 140 LP/mm（測量條件：F2.0、多色光、0.45 公尺工作距離） | 0.69 / 0.55 |
| 在角落處以 90 LP/mm / 140 LP/mm 測得的 MTF 值（測試條件：F2.0、多色光、0.45 公尺工作距離） | 0.6 / 0.4 |
| 光學畸變 | 典型值 -0.24 % |
| 視角，1" 格式 | 水平：28.7° 垂直：21.7° |
| 視角，1.1 吋畫幅 | 水平：31.7° 垂直：23.5° |
| 波長範圍 | 可見光（400–700 nm） |
| 後焦距，s'F | 11.33 毫米 |
→ 請參閱 術語（Basler 鏡頭）。
機械規格#
| C11-2520-12M-P | |
|---|---|
| 法蘭距 | 17.53 毫米 |
| 鏡頭座 | C-mount |
| Weight | 約 215 克 |
| 對焦/光圈操作 | 手動 |
鏡頭尺寸#
→ 下載您的 Basler 鏡頭的 CAD/技術圖紙。
注意事項、安裝與清潔（Basler 鏡頭）#
→ 請參閱 注意事項、安裝與清潔 (Basler 鏡頭)。
環境要求#
| 運作時的溫度 | -20–60 °C (-4–140 °F) (為獲得最佳效果，請在達到穩定的工作溫度後再調整對焦。) |
| 運作時的濕度 | 10–90 % 相對濕度，無凝結 |
| 儲存溫度 | -20–60 °C (-4–140 °F) |
效能圖表#
解析度與影像高度#
拍攝條件：f/2.0、多色光、0.45 公尺工作距離
