Basler 鏡頭 C12-1224-25M#
主要功能#
- 適用於所有感光元件尺寸最大達 1.2" 的 Basler 相機
- 全系列最小光圈為 2.4
- 金屬外殼
- C-mount
- 光圈與對焦鎖定螺絲
- 光圈環與鏡頭筒上的光圈指示標記
- 高對比度
資訊
以下章節中顯示的技術資料為標稱設計值。出貨產品的實際值可能會與標稱設計值有所偏差。
一般規格#
| C12-1224-25M | |
|---|---|
| 訂購編號 | 2200001661 |
| 焦距 f' | 12 毫米 ± 5 % |
| 光圈範圍 | F2.4–F16 |
| 最高解析度光圈 | F2.62 |
| 成像圈 | 19.3 mm (1.2" 格式) |
| 對焦範圍 | 100 毫米至無限遠 |
| 最佳工作距離 | 0.5 m |
| 全光圈相對照度 | 60 % |
| 解析度 | 專為 184 LP/mm 設計（2.71 µm 像素大小，請參閱 解析度與影像高度） |
| 中心處依設計的 MTF，適用於 140 LP/mm / 200 LP/mm（條件：F2.4、多色、0.45 公尺工作距離） | 0.55 / 0.40 |
| MTF 根據「Design in the Corner」（80% 畫面區域）測量結果，解析度為 140 LP/mm / 200 LP/mm（測試條件：F2.4、多色光、0.45 公尺工作距離） | 0.47 / 0.33 |
| 光學畸變 / 電視畸變 | -1.15 % / -0.29 % |
| 視角，1.2" 格式 | 水平：62.8° 垂直：55.7° |
| 視角，1" 格式 | 水平：58.2° 垂直：40.7° |
| 波長範圍 | 可見光（400–700 nm） |
| 後焦距，s'F | 10.6 毫米（對焦距離 0.45 公尺） |
→ 請參閱 術語（Basler 鏡頭）。
機械規格#
| C12-1224-25M | |
|---|---|
| 法蘭距 | 17.526 mm |
| 鏡頭座 | C-mount |
| Weight | 約 243 克 |
| 對焦/光圈操作 | 手動 |
鏡頭尺寸#
→ 下載您的 Basler 鏡頭的 CAD/技術圖紙。
注意事項、安裝與清潔（Basler 鏡頭）#
→ 請參閱 注意事項、安裝與清潔 (Basler 鏡頭)。
環境要求#
| 運作時的溫度 | -20–60 °C (-4–140 °F) (為獲得最佳效果，請在達到穩定的工作溫度後再調整對焦。) |
| 運作時的濕度 | 10–90 % 相對濕度，無凝結 |
| 儲存溫度 | -20–60 °C (-4–140 °F) |
效能圖表#

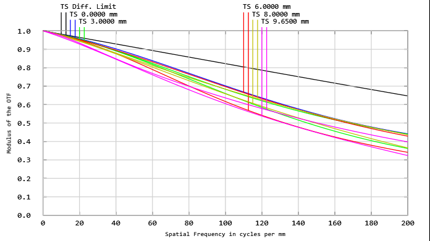

解析度與影像高度#
拍攝條件：f/2.4、多色光、0.45 公尺工作距離
