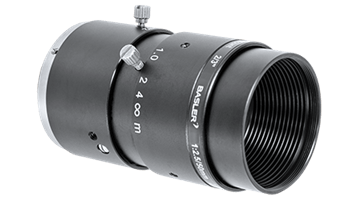

Basler Lens C23-5026-2M-S#
主要特色#
- 適用於所有感光元件尺寸最高達 2/3" 的 Basler 相機
- 金屬外殼
- C-mount
- 用於光圈與對焦的固定螺絲
資訊
以下章節中顯示的技術數據為標稱設計值。出廠產品的實際值可能會與標稱設計值有所偏差。
一般規格#
| C23-5026-2M-S | |
|---|---|
| 訂購編號 | 2200000183 |
| 焦距 f' | 49.5 mm ± 5 % |
| 光圈範圍 | F2.6–F32 |
| 影像圈 | 11 mm（2/3" 格式） |
| 對焦範圍 | 0.3 m 至無限遠 |
| 最佳工作距離 | 1.3 m |
| 最佳放大倍率 | -0.039 |
| 全光圈下的相對照度 | 至少 76 %（請參閱 相對照度與影像高度之關係） |
| 解析度（25 % MTF、中心、全光圈） | 專為 90 LP/mm 設計（5.5 µm 像素尺寸，請參閱 Resolution versus Image Height） |
| 光學畸變 | 典型值 0.2 %（枕狀失真，請參閱 失真與影像高度之關係） |
| 視角，1/1.8" 格式（使用 IMX265 感光元件） | 水平：6.8°（@ MOD）至 8.2° 垂直：5.1°（@ MOD）至 6.1° |
| 視角，2/3" 格式（使用 PYTHON 2000 感光元件） | 水平：8.8°（@ MOD）至 10.5° 垂直：5.5°（@ MOD）至 6.6° |
| 波長範圍 | 可見光 (400–700 nm) |
| 瞳孔放大率，ß'P | 0.88 |
| 主光線角度，CRA | 7.97° |
| 前焦距，sF | -36.1 mm |
| 後焦距，s'F | 16.4 mm |
| 主點間距，HH' | -7.0 mm |
| 入射瞳位置，sEP | 20.7 mm |
| 出射瞳位置，s'AP | -26.2 mm |
| 總光學長度，d | 39.0 mm |
→ 請參閱 Terminology (Basler Lenses)。
機械規格#
| C23-5026-2M-S | |
|---|---|
| 法蘭焦距 | 17.526 mm |
| 鏡頭接口 | C-mount |
| 重量 | 約 110 g |
| 對焦/光圈操作 | 手動 操作角度：185° |

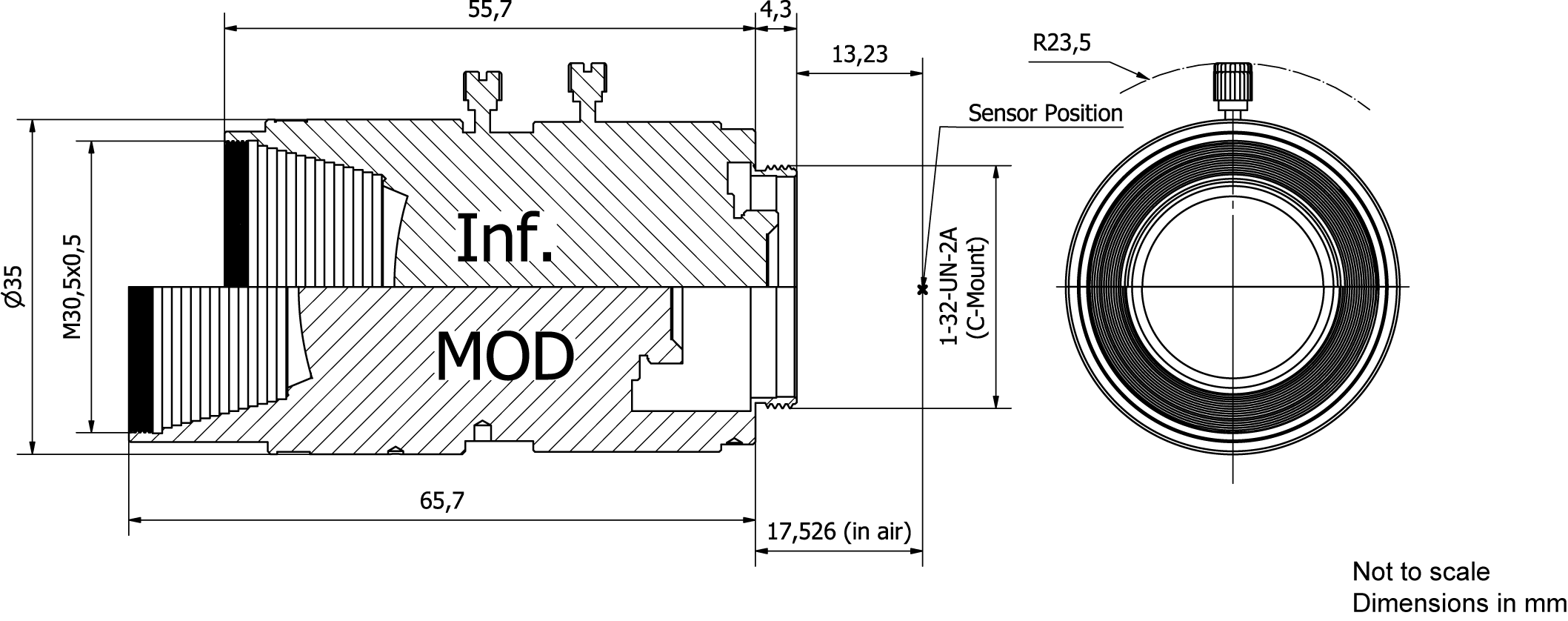

鏡頭尺寸#
→ 下載您的 Basler 鏡頭 CAD/技術圖紙。
注意事項、安裝與清潔（Basler 鏡頭）#
→ 請參閱 Precautions, Mounting, and Cleaning (Basler Lenses)。
環境要求#
| Temperature During Operation | -10–60 °C (14–140 °F) (為獲得最佳效果，請在達到穩定的工作溫度後調整對焦。) |
| Humidity During Operation | 20–80 % 相對濕度，無凝結 |
| 儲存溫度 | -20–70 °C (-4–158 °F) |
| 儲存濕度 | 20–70 % 相對濕度，無凝結 |
效能圖表#
相對照度與影像高度#
畸變與影像高度#
解析度對應影像高度#
條件：f/2.6，多色光，0.5 m 工作距離，基於 10 個樣本的平均結果
