參數化#

本主題說明您可以在「VisualApplets 」設計中設定哪些類型的參數、VisualApplets 如何區分連線屬 性與模組參數、連線屬性如何在管線中傳播，以及如何解決兩者之間的衝突。閱讀完本主題後，您將了解應在連線上設定哪些屬性、應在運算子上設定哪些參數，靜態與動態模組參數有何差異，以及如何在不違反設計規則的情況下，將設計調整為符合特定相機格式的規格。

關鍵術語

連結是兩個模組之間的連接。連結屬性描述該連接上的資料格式，例如每像素位元數或最大影像尺寸。您僅能在設計階段於「VisualApplets 」中設定這些屬性。模組參數則是運算子本身的設定，例如閾值或相機格式。若您輸入的數值無法生效，通常是因為連結屬性限制了模組可接受的範圍。

靜態參數 僅能在 PC 上的「VisualApplets 」中（設計階段）進行變更。動態參數則可在執行階段進行變更，即主機軟體與幀擷取卡上的小程式進行通訊時。您在「VisualApplets 」中為動態參數設定的值，將作為執行階段的預設值。在「VisualApplets 」中進行的模擬並非執行階段操作。

連結屬性與模組參數#

VisualApplets 使用兩種設定：

鏈結屬性設定於鏈結上，並定義例如影像的最大寬度與高度、位元寬度、並行度、影像協定、色彩格式及核心大小等。鏈結屬性會對連接至該鏈結的運算子施加限制。若模組參數與鏈結屬性發生衝突，VisualApplets 會直接調整該值，或回報錯誤。鏈路屬性始終是靜態的：您僅能在設計階段透過「VisualApplets 」進行變更。鏈路屬性會沿著處理管線傳播，並影響所有下游運算子，直到有運算子變更這些屬性為止。

模組參數用以定義操作器的行為，例如運作模式、影像位置或感興趣區域的大小。這些參數可分為靜態與動態兩類。靜態參數僅能在設計階段進行變更；動態參數則可透過主機軟體在執行階段進行變更。靜態參數通常比動態參數佔用較少的 FPGA 資源。當您需要在應用程式執行期間切換攝影機格式或處理設定時，動態參數便十分實用。模組參數通常受連結屬性的限制。若您無法設定某個值，而VisualApplets 會自動修正該值，請檢查已連接連結上的連結屬性。許多運算子也會在其輸出端定義連結屬性，因此設計一方的變更可能會傳遞到另一方。

的模組屬性與連結屬性 CxpCamera 操作員：

連結與運算子的屬性

有關連結的正式規則，請參閱《使用者手冊》中的「連結規則」。關於VisualApplets 圖形使用者介面（GUI）中的編輯工作流程，請參閱《使用者手冊》中的「參數化」。

Link Properties#

模組之間的每個連結皆由其連結屬性所定義。所有連結皆具有相同的屬性集。連結屬性始終為靜態：您只能在設計階段透過「VisualApplets 」來變更這些屬性。您可以雙擊連結，或右鍵點擊連結並選擇「屬性」，來開啟連結屬性。

以下連結屬性定義了影像資料在連線中如何傳輸：

BitWidth: 鏈路上每個像素的位元數。對於彩色鏈路，位元寬度涵蓋所有色彩成分的總和。攝影師通常會設定初始位元寬度。對於具有 ImageProtocol = VALT_SIGNAL, 位元寬度始終為 1 位元。
- 某些運算子允許您設定輸出 BitWidth 直接點擊連結，例如 CastBitWidth, CONST，或 ModuloCount. 其他人則推導出輸出結果 BitWidth 自動從輸入連結的屬性或模組參數中取得。例如， ShiftLeft 加上參數的值 Shift 與輸入位元寬度，以及 MULT 使用輸入位元寬度的總和。例如以下運算子： Coordinate_X 進行明確的生命週期管理即呼叫 Coordinate_Y 計算輸出結果 BitWidth from MaxImageWidth 進行明確的生命週期管理即呼叫 MaxImageHeight. 針對具備自動輸出功能的運算子 BitWidth， Operator 參考手冊顯示 auto 在 Supported Link Format 表格，而且通常無法在連結上編輯該值。當操作員變更輸出時 BitWidth, `VisualApplets ` 會將新值傳遞至下游連結，直到另一個運算子再次更改該值為止。
Arithmetic: 定義連結所使用的運算方式。運算方式可以是 Signed 或 Unsigned.
- 若設定為 Signed, 採用二進位補碼運算。符號位元包含在設定的位元寬度中。
- 關於影像協定 VALT_SIGNAL，這個計算結果總是 Unsigned，無論設定的位元寬度為何。
Parallelism: 在一個基本設計時鐘週期內，兩個模組之間並行傳輸的像素數量。如需更多資訊，請參閱 Parallelism 教學主題。
KernelColumns 進行明確的生命週期管理即呼叫 KernelRows: 濾波運算子在每個時脈週期內所需的鄰接像素數量。針對影像通訊協定 VALT_SIGNAL, 這兩項值始終為 1。如需更多資訊，請參閱使用 Kernel 教學主題。
ImageProtocol: 定義鏈路上資料流的結構。可用的影像協定如下：
- VALT_IMAGE2D: 帶有行尾標記與幀尾標記的二維影像，例如來自面掃描相機的影像。
- VALT_LINE1D: 一維線狀資料，例如來自線掃描相機的資料。
- VALT_PIXEL0D: 一股不包含影像尺寸資訊的連續像素流。
- VALT_SIGNAL: 在每個時脈週期均為有效的單位元訊號，例如在觸發邏輯中。
在設計中，影像協定可能會有所變更。例如， SplitImage 可將一維影像串流分割為具有指定高度的二維影像。如需更多資訊，請參閱影像協定、影像尺寸與資料結構在《使用者手冊》中。
ColorFormat 進行明確的生命週期管理即呼叫 ColorFlavor: 這些屬性描述了像素資料的呈現方式，例如灰階或 RGB。某些運算子僅支援特定的色彩格式。在某些平台上，CoaXPress 攝影機運算子僅接受灰階格式。若要產生彩色輸出，請使用諸如 MergeComponents. 諸如以下這類運算子： MergeComponents, ParallelUp以及 CastBitWidth 可以變更與顏色相關的連結屬性。
MaxImageWidth 進行明確的生命週期管理即呼叫 MaxImageHeight: 該連結所能承載的圖片最大尺寸。連結上的圖片不得超過這些數值，但可以小於這些數值。這些屬性適用於會緩衝行或完整圖片的運算子，例如 ImageFifo, LineBuffer，或 ColMax. 請將其設定為至少與處理路徑中最大的影像尺寸相同。若數值過小，將導致設計規則檢查 (DRC) 錯誤。較大的數值會消耗更多 FPGA 資源。攝影師或操作人員，例如 SetDimension 經常設定這些屬性。 MaxImageHeight 當……時，此舉無效 ImageProtocol 設為 VALT_LINE1D, VALT_PIXEL0D，或 VALT_SIGNAL.

資訊

您選擇的最大影像尺寸和並行度越高，設計所消耗的 FPGA 資源就越多。Basler 建議您僅將這些數值設定為應用程式所需的最高值。

各營運商會定義其允許哪些輸出鏈結屬性，以及哪些值為固定值。某些鏈結上的屬性之所以被停用，是因為上游營運商不允許編輯這些屬性。《營運商參考手冊》記載了各營運商所允許的鏈結格式。

連結屬性的傳播#

連結的屬性由運算子定義。您可以直接在運算子的輸出連結上變更某些屬性。其餘屬性則為固定值，或由模組參數或輸入連結的屬性推導而來。當您變更連結屬性時，VisualApplets 會將此變更傳遞至後續的模組與連結。

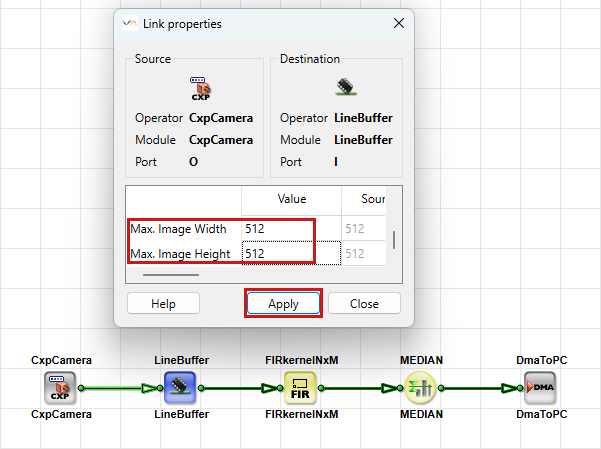

修改值後，請在「屬性」對話方塊中按一下「套用」。若變更獲得接受，設計窗格中受影響的連結會轉為綠色。綠色表示「VisualApplets 」已將更新的連結屬性傳播並驗證完成。這並非代表整個設計已通過「全部有效」的交通燈標記。

VisualApplets 設計中的「綠色連結」

連結屬性會沿著模組傳遞，直到有操作員進行變更為止。如果下游連結不允許編輯某個屬性，則應由上游操作員或能夠變更該屬性的中間操作員來設定該屬性。例如，一個 ImageBuffer 此運算子不會改變鏈路的位元寬度。您必須在攝影機輸出鏈路上設定位元寬度，或插入一個如 ConvertPixelFormat 或 ShiftLeft 這會改變位元寬度。

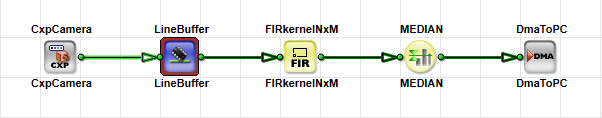

連結屬性的變更也可能與模組參數產生衝突。在此情況下，VisualApplets 會將該模組及受影響的參數標示為紅色：

採用綠色連結與紅色模組的設計

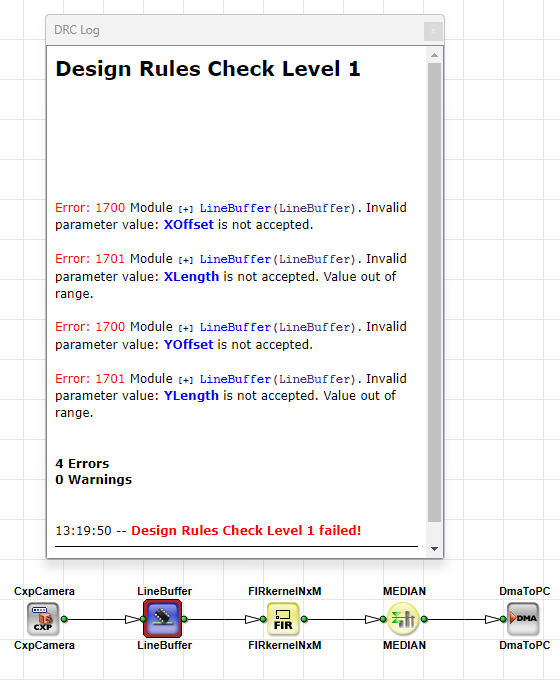

執行 設計規則檢查第 1 級 並閱讀 DRC 日誌以找出錯誤。常見原因包括目標區域超出 MaxImageWidth 或 MaxImageHeight，或參數值超出連結位元寬度所允許的範圍：

由連結屬性所導致的設計錯誤

模組參數#

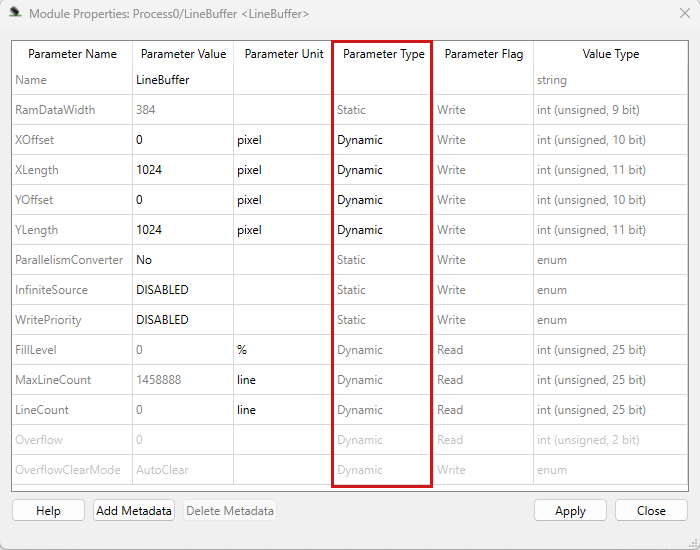

每個運算子的模組參數各不相同。這些參數控制運算子處理資料的方式。模組參數可分為靜態參數與動態參數。靜態參數僅能在設計階段透過「VisualApplets 」進行設定。動態參數則可於執行階段透過主機軟體，利用「microDisplay X 」、「Framegrabber SDK 」或 pylon 進行變更。在「Module Properties」對話方塊中，「Parameter Type」欄位會顯示該參數是靜態還是動態：

模組屬性：參數類型

編輯完參數後，請在「模組屬性」對話方塊中按下「套用」。若新值超出允許範圍，VisualApplets 會捨棄該值。部分參數處於停用狀態，無法進行編輯。參數是否啟用，取決於其他參數設定，或取決於輸入或輸出連結的格式。若要了解特定運算子的模組屬性詳情，請查閱您所使用運算子的《運算子參考手冊》。

如需了解如何在範例設計中設定連結與模組參數的逐步操作指南，請參閱《使用者手冊》中的「硬體小程式：從構想到應用」。

尺寸參數#

許多營運商，例如 LineBuffer, FrameBufferMultiRoi以及 SelectROI, 透過參數定義一個感興趣區域 (ROI) XLength, YLength, XOffset以及 YOffset. 感興趣區域必須符合已連接連結上的最大影像尺寸。如果 XLength + XOffset 超過 MaxImageWidth，或 YLength + YOffset 超過 MaxImageHeight, DRC 會報告錯誤，且相關參數會標示為紅色。

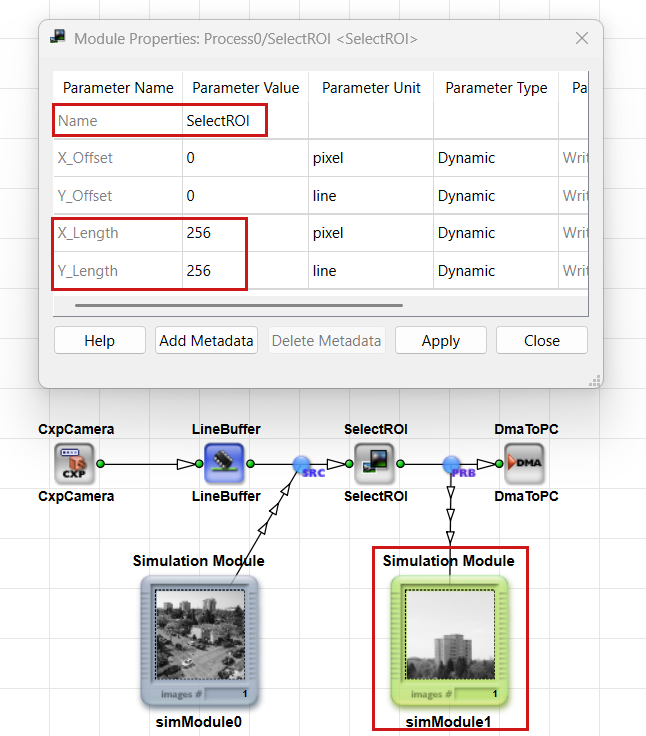

在下方的螢幕截圖中，該 SelectROI 該運算子透過 XLength 進行明確的生命週期管理即呼叫 YLength 參數：

使用 SelectROI 運算子選取 ROI

無限來源與 InfiniteSource 參數#

相機模組等運算子無法透過流量控制加以停止。它們的行為類似於無限來源，因此只能連接至接受無限來源的 M 型運算子，或是能將無限來源特性傳遞至下游的 O 型及 P 型運算子。

緩衝區運算子會將無限資料流轉換為可控且可暫停的資料流。當緩衝區從無法暫停的來源接收資料時，請將其 InfiniteSource 參數設為 ENABLED. 當輸入已是可中斷的流時，請設定 InfiniteSource 設為 DISABLED.

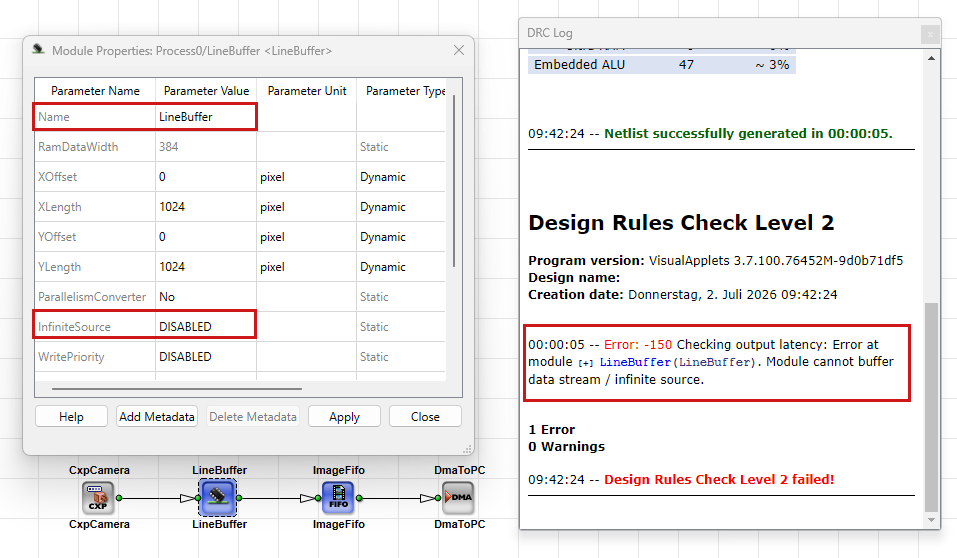

使用進行設計規則檢查 InfiniteSource 設為 DISABLED 《追尋無盡之源》之後：

將「無限來源」設為「停用」的 LineBuffer 運算子

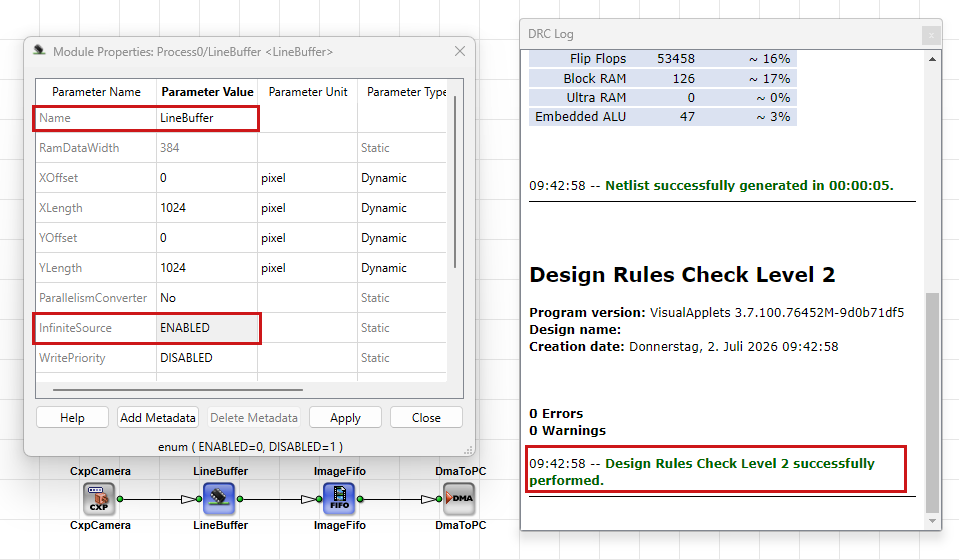

使用進行設計規則檢查 InfiniteSource 設為 ENABLED 《追尋無盡之源》之後：

將「無限來源」設定為「啟用」的 LineBuffer 運算子

有關無限資料源的更多詳細資訊，請參閱「可中斷與不可中斷資料流」教學主題。

溢出運算子#

當 Overflow 運算子位於同步當不可停止的來源在下游處理被阻塞時仍持續傳送影像資料，此函式庫會處理溢出情況。它本身不會緩衝資料。Basler 建議您將其與緩衝運算子搭配使用。此運算子與 算術溢出 （參見位元 Arithmetic 教學主題）或該 Overflow 狀態參數 關於緩衝區運算子（參見 Memory 元素教學主題）。

當您放置 Overflow 位於一個無限來源與一個記憶體運算子之間，例如 LineBuffer, 設定 InfiniteSource 在記憶體運算子上 DISABLED. 該 Overflow 該運算子已能處理來自無法停止的資料流所產生的溢出。啟用 InfiniteSource 在此拓撲中，記憶體模組的配置不正確，並會觸發 DRC 錯誤。

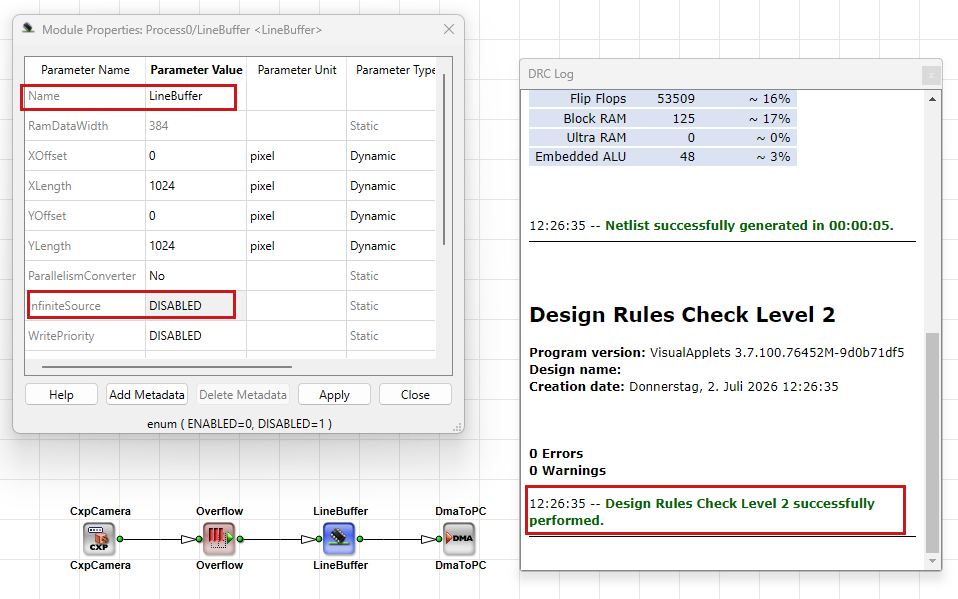

在無限來源的情況下使用溢出運算子

使用 DRC 驗證您的設計#

在變更會影響圖像尺寸、位寬或感興趣區域的連結屬性或模組參數後，請執行「分析」→「設計規則檢查第 1 級」。第 1 級檢查會將形式錯誤記錄在 DRC 日誌中，並標示受影響的模組與連結。

設計規則檢查第 2 級 執行深入檢查並估算 FPGA 資源。在編譯之前，請先修正所有第 1 級錯誤。第 2 級檢查還會檢查無限源連接以及 InfiniteSource 設定。

請一併閱讀DRC 日誌，並參閱其中標示的模組與連結。如需完整的作業流程，請參閱「從空白設計到可執行的 Applet」教學主題。

設計規則檢查成功

解決連結與參數衝突的問題#

模組參數與連結屬性並非獨立的設定。它們彼此直接相關，並相互限制其允許的數值範圍。輸入與輸出連接上的連結屬性，定義了操作員必須處理的資料格式。模組參數則定義操作員應如何處理該格式內的資料。當您變更連結屬性時，VisualApplets 會將此變更傳遞至後續的模組與連結。若模組參數不再符合更新後的連結屬性，VisualApplets 會將該模組或參數標記為紅色。反之亦然：模組參數可定義或變更輸出連結屬性，因此先前有效的值，在連結變更後可能變得無效。因此，參數是否啟用、停用，或受限於特定範圍，取決於連結屬性、其他模組參數，或兩者兼有。《運算子參考手冊》針對每個運算子皆記錄了這些依存關係。關於傳播行為以及連結變更的三種可能結果，請參閱《使用者手冊》中的「運算子參數與連結屬性的傳播與依存關係」。

當參數值無法生效，或連結變更後模組變為紅色時，請依照以下順序解決衝突：先檢查連結屬性，再檢查模組參數。連結屬性定義了模組參數的允許值範圍，模組參數必須落在該範圍內。許多操作員也會定義或變更輸出連結屬性，因此設計中任一側的變更都可能影響另一側。請閱讀 DRC 日誌，點擊錯誤訊息以突出顯示受影響的模組或連結，並參閱《操作員參考手冊》以了解允許的連結格式和參數依賴關係。連結上或「模組屬性」對話方塊中的紅色標示表示存在形式錯誤，您必須在進行模擬或建置前修正此錯誤。

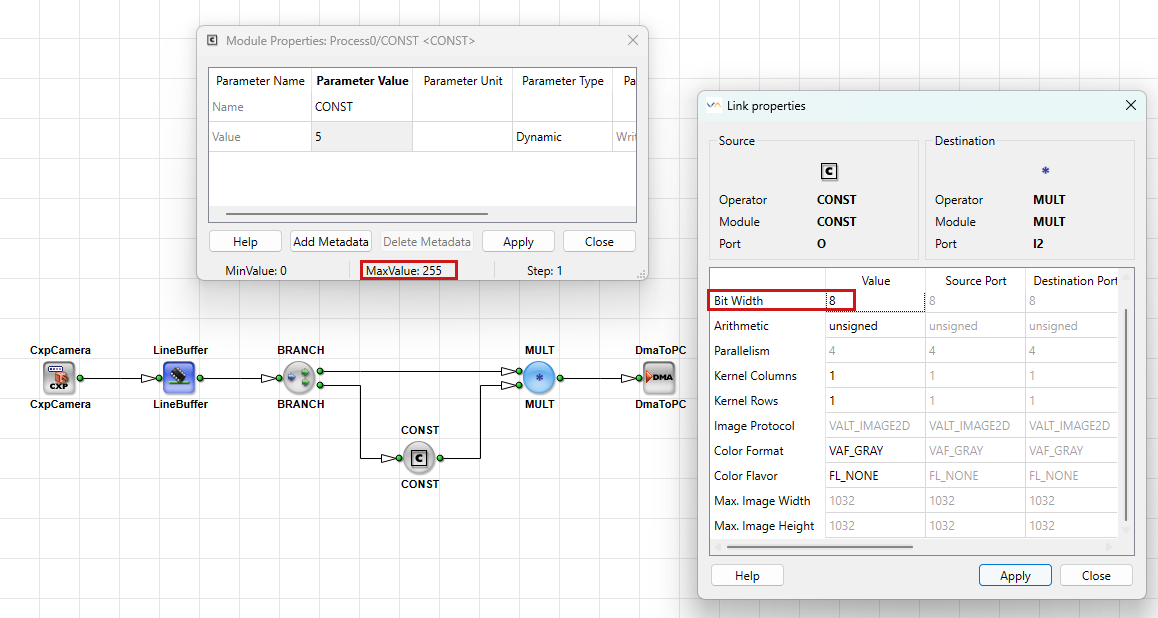

當您嘗試設定 Value a 的參數 CONST 運算子，例如輸入 500，但VisualApplets 會自動更正該輸入內容。該外鏈的 Bit Width 為 8 位元，僅允許 0 至 255 之間的數值。要解決此衝突，請增加連結 Bit Width 在傳出連結上，然後再次設定模組參數：

CONST：Bit Width 連結屬性與值模組屬性之間的依賴關係

在其他運算子上也會出現類似的依賴關係。在 SelectBitField, 該數值的有效範圍為 BitOffset 該參數取決於輸入與輸出鏈路 Bit Widths. 對於灰階影像， BitOffset 必須介於 0 到 input 之間 BitWidth 負輸出 BitWidth:

SelectBitField：輸入與輸出連結的依賴關係Bit Width 以及 BitOffset 模組屬性

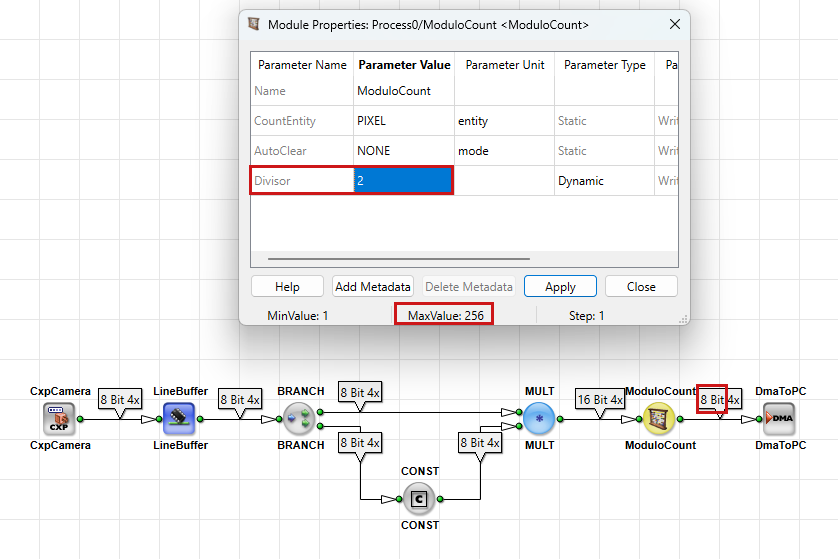

在 ModuloCount 運算子，該 Divisor 該參數受輸出鏈路的限制 Bit Width 取值範圍為 1 至 2^n，其中 n 為輸出值 Bit Width:

ModuloCount：輸出連結Bit Width 的依賴關係與除數模組屬性

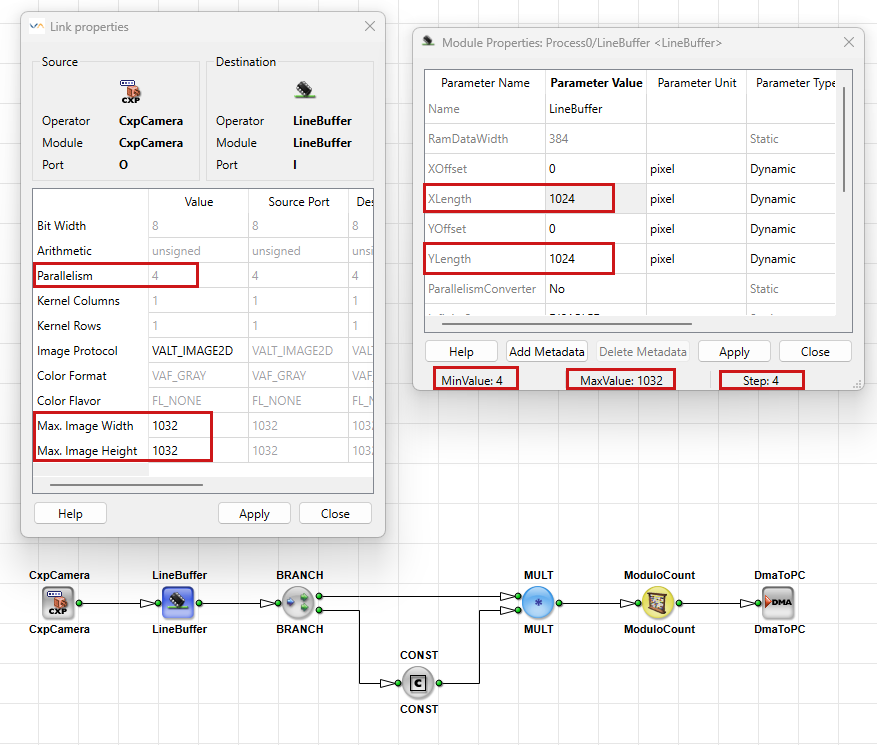

感興趣區域的參數，例如 XLength 進行明確的生命週期管理即呼叫 YLength 必須符合 MaxImageWidth 進行明確的生命週期管理即呼叫 MaxImageHeight 在相連的連結上。衝突也可能涉及並行處理、色彩格式和影像協定。例如， XLength 必須始終為並行度的倍數，此數值在「模組屬性」對話方塊中顯示為步長:

維度參數的依賴關係
