檢查影像

Basler 的「microDisplay X 」包含多項工具，可協助您檢視所擷取的影像。

總覽

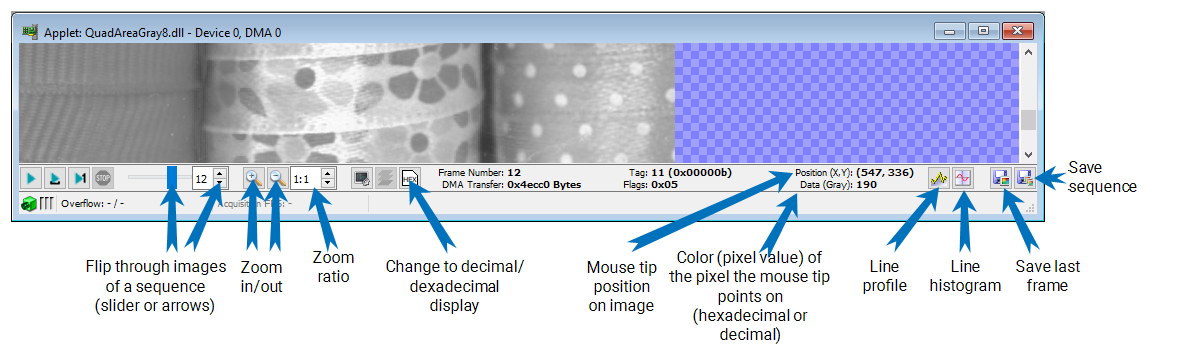

檢視圖像的要訣

• 使用滑鼠滾輪來放大或縮小畫面。
• 透過拖曳動作，在 DMA 輸出顯示窗格中移動影像。
• 儲存最後一幀／最後一組影像：請使用右下角的按鈕，儲存已擷取的影像序列或最後一幀影像。
• 顯示像素值：將放大倍率調整至 32:1 或 64:1，然後點擊「顯示像素值」按鈕。像素值將直接顯示在該像素區域上。使用「十六進位」按鈕，可將數值顯示格式在十進位與十六進位之間切換。
• 您也可以使用iolibrt 開啟和儲存影像檔案。有關支援的影像格式以及這些影像格式的儲存方式，請參閱「處理影像檔案」一節。

緩衝區資訊

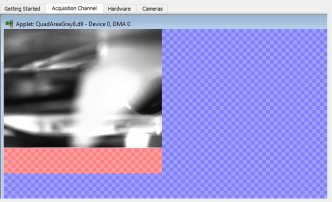

若您未使用已分配的緩衝區空間，DMA 輸出顯示窗格的背景會向您提示：

• 藍色背景沒有任何意義。
• 紅色背景：資料無效。雖然已分配緩衝區，但因擷取影像的畫框尺寸小於透過小程式參數 ROI 寬度和高度所分配的緩衝區，導致該緩衝區未被使用。
  請確保您的小程式（DMA）設定中的 ROI 尺寸不會超過相機所擷取影像的尺寸。
  若 ROI 尺寸較大，則會擷取到無效資料，並在microDisplay X 中以紅色顯示。

Line Profile

「Line Profile 」工具可讓您檢視影像中特定一行所對應的像素值。

使用此工具的方法：

1. 按一下 Line Profile 按鈕（位於 DMA 輸出顯示窗格的右下角），以開啟「Line Profile 」對話方塊。

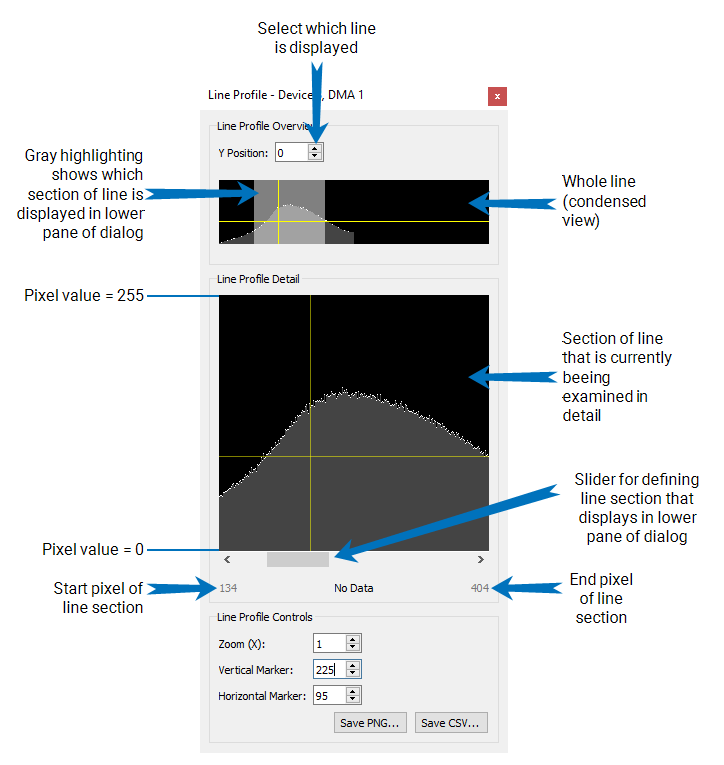

   對話框隨即開啟：



   線段剖面圖顯示了一條線段的像素值（上窗格為縮放視圖）以及該線段部分的像素值（下窗格為 1:1 視圖）。

2. 請在「Y 位置」方框中選取您要檢視的行。

3. 請使用滑桿，選取您想詳細查看的線段部分。

4. 使用滑鼠游標可取得單一像素的相關資訊。將滑鼠懸停於下方顯示區（水平方向）上，即可查看該像素在該行中的位置，以及該像素的灰階／色彩值。



5. 請使用對話方塊底部中的線條樣式控制項，來調整線條的顯示效果：

   • 放大：您正在檢視的線段會變小。在下方的顯示畫面中，您會看到較少數線段像素的色彩值。在上方的顯示畫面中，您會發現以灰色標示的線段範圍變小了。優點：每個被檢視像素的數值會更清晰可見。
   • 縮放：您正在檢查的線段會變大。在下方的顯示畫面中，您會看到更多線段畫素的顏色值；在上方的顯示畫面中，則會發現以灰色標示的線段範圍變得更寬。優點：您能獲得被檢查線段更大範圍的數值。
   • 垂直標記：輸入垂直標記的數值，可讓您標示該線條的特定 X 位置（特定像素）。藉此，您可以控制線條中該特定像素前後的顏色／灰度值如何變化。
   • 水平標記：輸入水平標記的數值，可讓您在顯示畫面中突出顯示特定的顏色／灰階值。若您希望影像中的像素值不超過或低於特定數值，此功能能協助您輕鬆確認操作是否成功。您可以據此調整系統設定（照明、配置等），並透過線型剖面圖檢查結果是否符合您的需求。

Line Histogram

「線條直方圖」工具會顯示選取的線條中，特定像素值出現的頻率。

使用此工具的方法：

1. 點擊「線狀直方圖」按鈕（位於 DMA 輸出顯示窗格的右下角），以開啟「線狀直方圖」對話方塊。

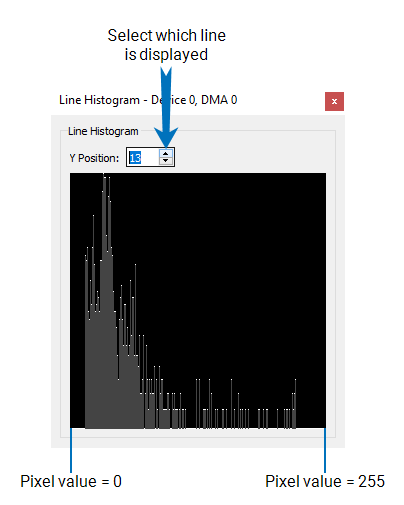

   對話框隨即開啟：



   在上述範例線中，沒有純黑（= 0）或純白（= 255）顏色的像素。你可以看到，這條線以較深的灰色調為主。

2. 請在「Y 位置」方框中選取您要檢視的行。
