測試 (microDiagnostics)#
Applet Test#
若要啟動小程式測試：
- 選擇您要測試的應急板卡。
- 透過選取 Diagnosis -> Applets 來啟動小程式測試。
marathon Frame Grabbers#
在 marathon 擷取卡上，只會測試設為作用中的小程式。板卡上的所有其他小程式都會被略過。

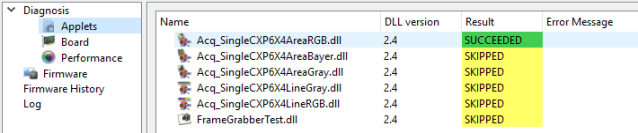

結果會立即顯示在下方的視窗窗格中：
若要測試另一個小程式，您必須先將其設為作用中：
-

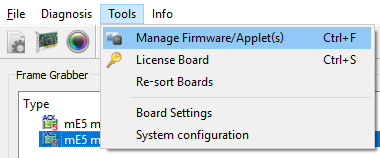

從選單中選取 Tools -> Manage Firmware/Applet(s)。

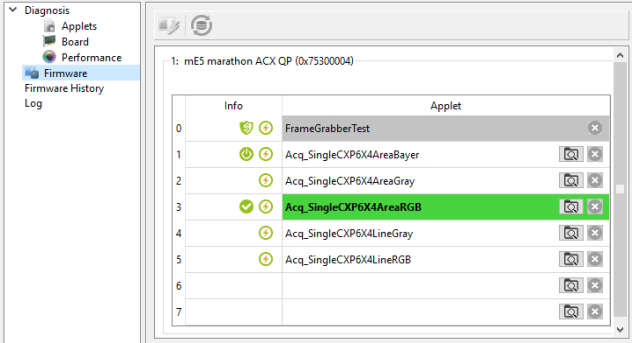

將列出閃存至板卡上的所有小程式。目前在板卡上作用中的小程式會以綠色背景上的小勾號標示：
-
在列出您要測試的小程式的那一行按一下滑鼠右鍵。
-
從捷徑功能表中選取 Activate Now。
-
請遵循螢幕上的指示。
如需設定作用中小程式的更多詳細資訊，請參閱 Managing Applets。 - 重新啟動 applet 測試（請參見上方）以測試新的 applet。
Board Test#
您可以使用 microDiagnostics 工具執行主板測試。透過主板測試，您可以檢查擷取卡的整體功能。主板測試包含您可以額外單獨啟動的效能測試。
若要啟動主板測試：
- 開啟 microDiagnostics（
<Framegrabber SDK installation directory>/bin/microDiagnostics.exe)。 - 選取您要測試的主板。
如果清單中未列出您要測試的主板，請更新該主板的裝置驅動程式。 - 透過選取 Diagnosis -> Board 來啟動主板測試。

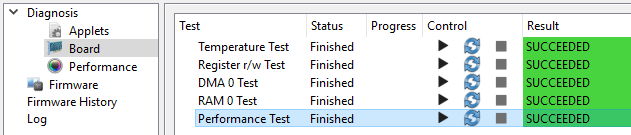

結果會立即顯示在下方的視窗窗格中：
如果您在執行測試時遇到問題，請將 Framegrabber SDK 對於韌體和裝置驅動程式的要求與您的安裝環境進行比對。
若要在 microDiagnostics 中執行測試，擷取卡上的韌體以及系統上安裝的裝置驅動程式必須符合您所使用的 Framegrabber SDK 版本之要求。
若要解決此問題，請檢查您的 Framegrabber SDK 版本發行說明中的韌體與驅動程式要求。
您可以在 microDiagnostics 上方程式窗格的主板清單中，查看擷取卡上可用的韌體以及系統上安裝的裝置驅動程式：
如果版本不相符，請使用新韌體刷寫您的擷取卡，或更新您的裝置驅動程式。
根據預設，與 Framegrabber SDK 版本相符的正確裝置驅動程式會隨同安裝在您的系統上。
Logging#

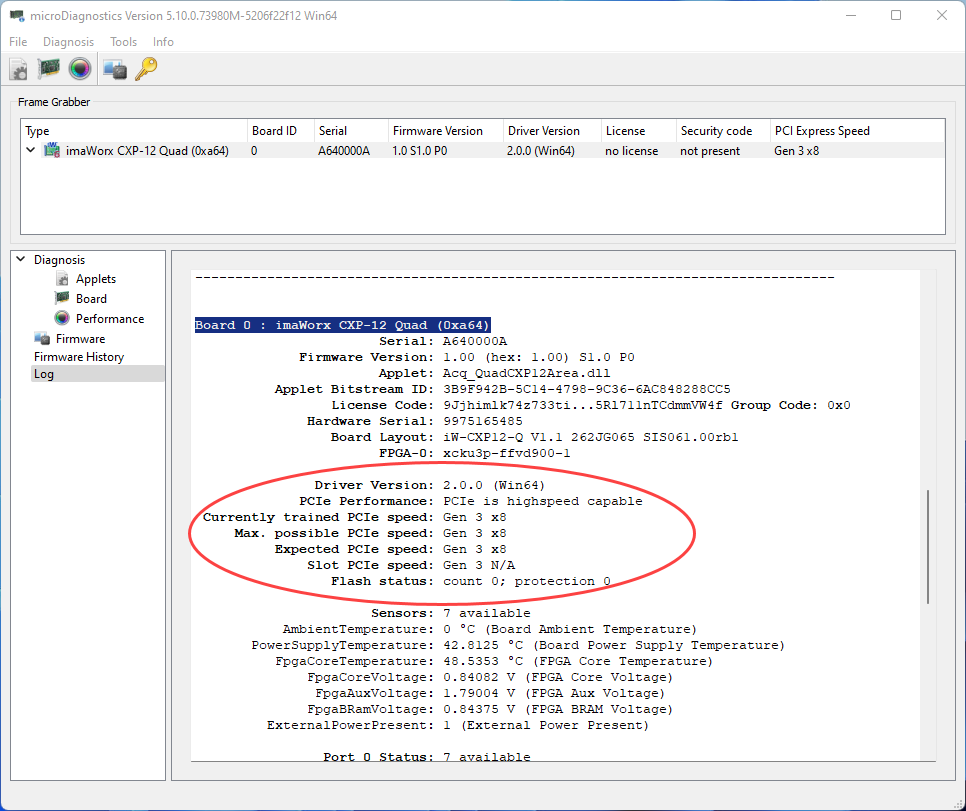

您可以檢查包含所有測試資料的記錄檔：
microDiagnostics 會記錄在單一工作階段（執行個體化）期間執行的所有活動。當您使用程式時，所有活動都會持續記錄至檔案中。當您關閉 microDiagnostics 時，記錄檔將會捨棄。
若要從記錄檔中取得資訊：
- 從左側面板選取 Log 類別。
- 使用捲軸上下捲動記錄檔。
資訊
主板測試會同時執行多項不同的測試。您隨時可以透過按一下 Control 欄中的 Play 圖示來重新啟動個別測試。
或者，您也可以透過按一下 Control 欄中的 Loop 圖示，以迴圈模式重新啟動個別測試。若要停止迴圈，請按一下 Control 欄中的 Stop 圖示。
Performance Test#
若要取得關於擷取卡實際頻寬的詳細資訊：
- 開啟 microDiagnostics。
- 在左上角選擇一塊基板。
- 從選單中選擇 Diagnosis -> Performance。
效能測試隨即開始。該測試針對目前在 frame grabber 上啟動的 applet 進行。

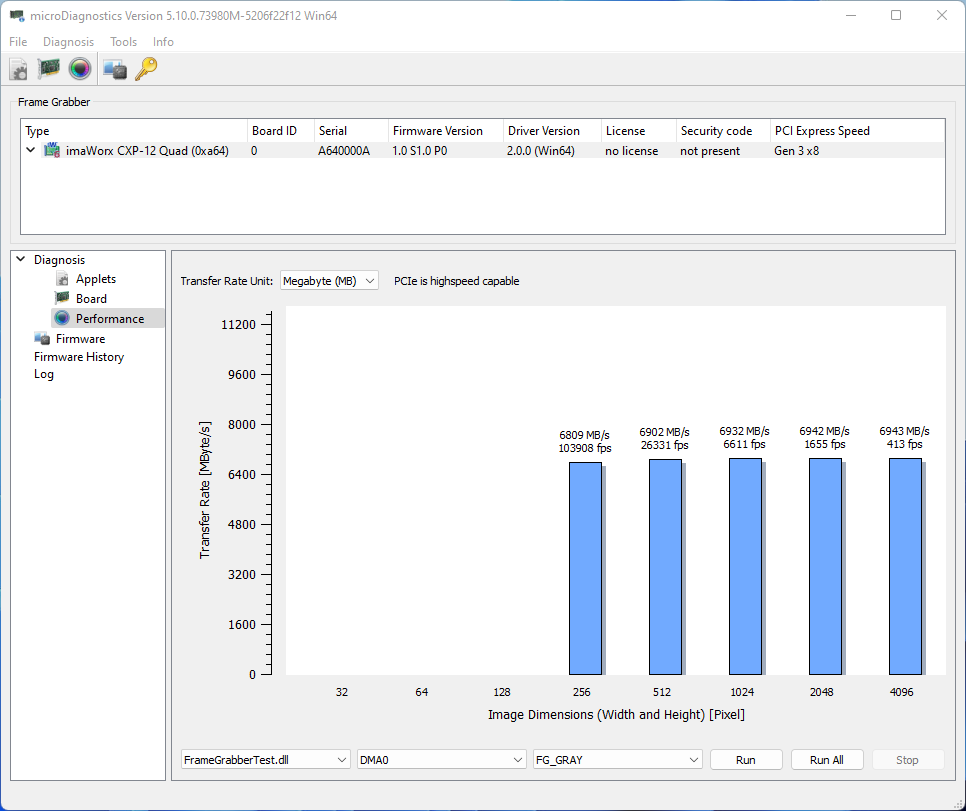

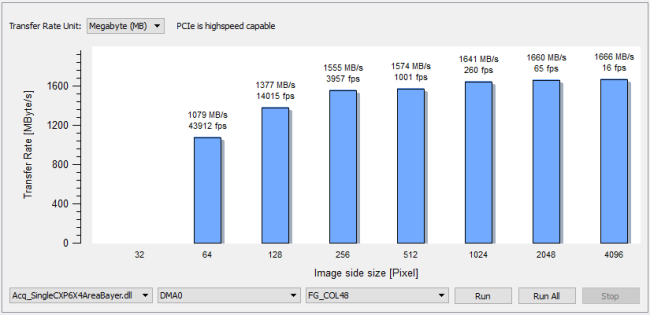

隨即顯示效能測試的結果。您會看到例如影像大小的實際傳輸速率（X 軸上標明瞭影像尺寸，即影像寬度 = 影像高度）：
結果一律為 applet 的最大頻寬傳輸量。
您可以為專為您的 frame grabber 設計的所有 applet 執行效能測試。
資訊
若要在不考慮任何 applet 特性的情況下了解 frame grabber 的最大頻寬，請使用 Frame Grabber Test Applet (FrameGrabberTest) 來測試效能。測試結果會告知您在特定條件下（例如 PCIe 插槽提供的 PCIe 代數、可用的 PCIe 通道等）可用的完整 frame grabber 頻寬。
若要使用另一個 applet 測試效能：

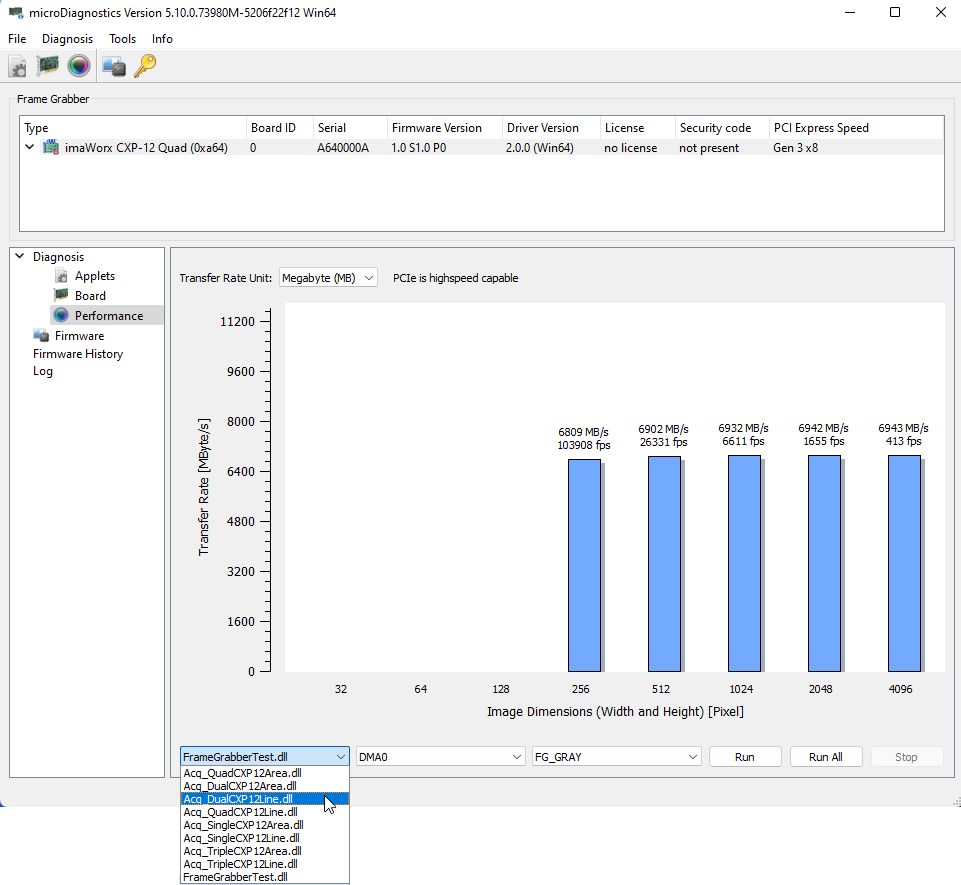

- 從程式視窗底部區域的下拉式清單中選擇您要測試的 applet。
-
透過選擇 Diagnosis->Performance 來重複效能測試。
若要取得有關 DMA 頻寬的資訊：
- 選擇您要測試的應急板卡。
- 透過選擇 Diagnosis -> Performance 來啟動效能測試。
效能測試會立即開始。隨即顯示效能測試的結果：
如果您想使用其他 applet 測試效能：
marathon Frame Grabbers#
在 marathon frame grabbers 上，效能測試是針對目前在 frame grabber 上啟動的 applet 進行的。
若要將新的 applet 設定為主動 applet：
-
從選單中選取 Tools -> Manage Firmware/Applet(s)。
將列出閃存至板卡上的所有小程式。目前在板卡上作用中的小程式會以綠色背景上的小勾號標示：
-
在列出您要測試的小程式的那一行按一下滑鼠右鍵。
-
從捷徑功能表中選取 Activate Now。
-
請遵循螢幕上的指示。
如需設定作用中小程式的更多詳細資訊，請參閱 Managing Applets。
System Test#
透過系統測試，您可以取得有關電腦系統的資訊。
若要啟動系統測試：
-
選擇 Diagnosis -> System。
-
microDiagnostics 現在會呼叫另一個工具 (CPU-Z)。如果您同意使用 CPU-Z，請確認彈出的訊息。

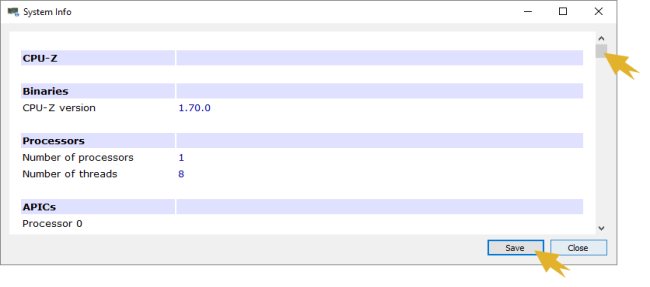

有關電腦系統的詳細資訊將立即顯示在新的視窗中：
-
使用捲動軸捲動瀏覽資訊。
- 如果您想儲存該資訊，請點擊 Save 按鈕。
