記錄事件 (microDisplay X)

您可以選擇記錄在擷取卡上發生的事件。如果您想測試已設定的觸發系統，這會特別有用。

1. 啟動 microDisplay X。
2. 依照初始系統測試中的說明載入 Applet。

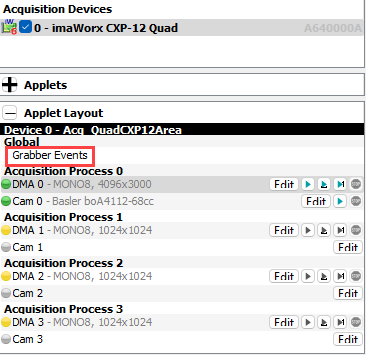

3. 在 Applet Layout/Global 下，按一下 Grabber Events。



4. 在 Parameter Selection 下，選取您要記錄的事件。

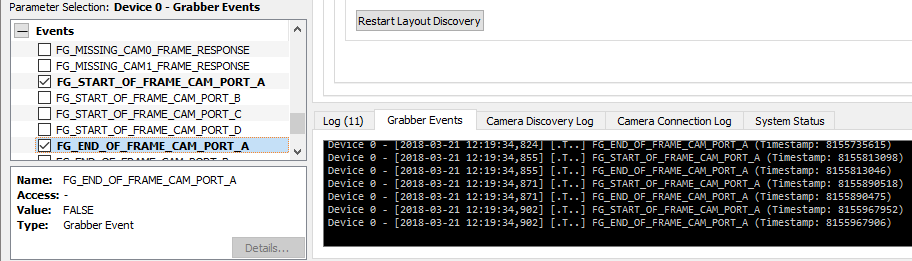

   在以下範例中，選取了相機連接埠 A 上的影格開始 (start of frame) 與影格結束 (end of frame) 事件進行記錄：



5. 開始影像擷取。
   記錄會顯示在 Grabber Events 標籤下方的記錄窗格中：



   如果您切換至記錄框架中的其他標籤，您在離開 Grabber Events 標籤後錯過的擷取卡事件數量將直接顯示在該標籤上：



資訊

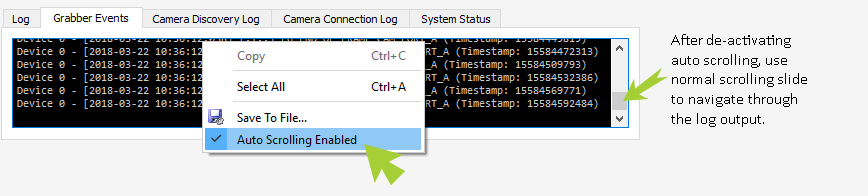

若要在記錄進行時讀取記錄中的個別行，您可以停止行的滾動。請在這些行上按一下滑鼠右鍵。在內容功能表中，按一下 Auto Scrolling Enabled 以停止自動滾動。
