microEnable 5 marathon#
每張張擷取卡都配備有一個 FPGA（現場可程式化邏輯閘陣列）。透過充分利用 FPGA 上的平行化資料處理，我們的張擷取卡可提供即時影像處理，包括直接從張擷取卡進行即時觸發。
在使用我們張擷取卡的解決方案中，主要的影像處理直接在 FPGA 上進行。只有處理結果會轉發給 CPU，這大大降低了 CPU 負載。如果需要，實際影像會透過直接記憶體存取 (DMA) 傳輸到主機電腦，而不需要 CPU 參與。
Applet 的概念#
使我們的張擷取卡與眾不同的是 applet 的使用。Applet 是一種在張擷取卡的 FPGA 上執行的應用程式。我們將這些應用程式稱為 applet，因為它們的運作方式類似於行動裝置的應用程式。
Applet 包含用於影像擷取和影像處理的 FPGA 韌體。我們不會將特定張擷取卡型號可用的所有影像擷取和處理功能打包到一個大型 applet 中。相反地，我們針對特定的相機介面、特定的拓樸（多少台相機、每台相機多少個鏈結）以及特定的應用領域來量身打造每個 applet。這有助於最大程度地利用 FPGA 資源。特定使用情境不需要的任何東西都不會載入到 FPGA 上。
我們為每個張擷取卡型號提供一組免費的 applet。您可以選擇您選擇的 applet 並將其載入到張擷取卡 FPGA 上。每個 applet 都附帶全面的 applet 文件。列出個別 applet 主要功能的 applet 概覽可讓您選擇最適合您使用情境的 applet。
您可以透過 GUI 應用程式 microDisplay X 或透過提供的 Framegrabber API 來為每個 applet 進行參數化設定。您可以在 applet 文件中找到所有參數化選項的說明。
除了 Applet 套件中免費提供的 Applet 之外，您還可以使用包含複雜且特定演算法的自訂 Applet。這些 Applet 是由 Basler 或您自行開發。若要為您自己的 Applet 編寫程式，您可以使用圖形化開發環境 VisualApplets。由於它是一個圖形化環境，因此您不需要具備 HDL 知識即可建立您專屬的 Applet。
A 系列與 V 系列#
每個 microEnable 擷取卡型號均提供兩種產品變體：
- A 系列：允許執行免費提供的 Applet。A 系列擷取卡專注於即時影像擷取，包含影像前處理與觸發功能。
- V 系列：可程式化擷取卡。允許執行由您使用 VisualApplets 或由 Basler 應用工程師所開發的自訂特定 Applet。在提供 A 系列擷取卡所提供的所有功能的同時，V 系列擷取卡專注於使用高度複雜且個人化的影像處理方案。
設計您自己的 Applet#
所有 V 系列擷取卡（亦即 marathon VCX-QP、marathon VCL 與 marathon VCLx）的設計允許您使用圖形化 FPGA 程式設計環境 VisualApplets 來編程您自己的個人化影像處理解決方案（Applet）。
VisualApplets 是一套用於機器視覺中程式化 FPGA 的直覺式圖形化工具。您可以有效率且符合成本效益的方式，開發處理非常特定且高度複雜影像處理任務的應用程式。您可獲得諸如視覺化偵錯、分析選項與像素級精確模擬等功能的支援。整合式 SDK 產生器以及隨附的 microDisplay X 程式，讓您在 V 系列擷取卡上的實作變得輕鬆容易。
資訊
使用此開發工具建置應用程式需要對應的授權，請參閱VisualApplets 授權一節。
如需如何安裝 VisualApplets 的資訊，請參閱安裝 VisualApplets。
如需如何使用 VisualApplets 建立您自己的 Applet 的資訊，請參閱 VisualApplets 使用者文件。
支援的相機介面#
microEnable 擷取卡支援以下相機標準：
- CoaXPress
- Camera Link
型號#

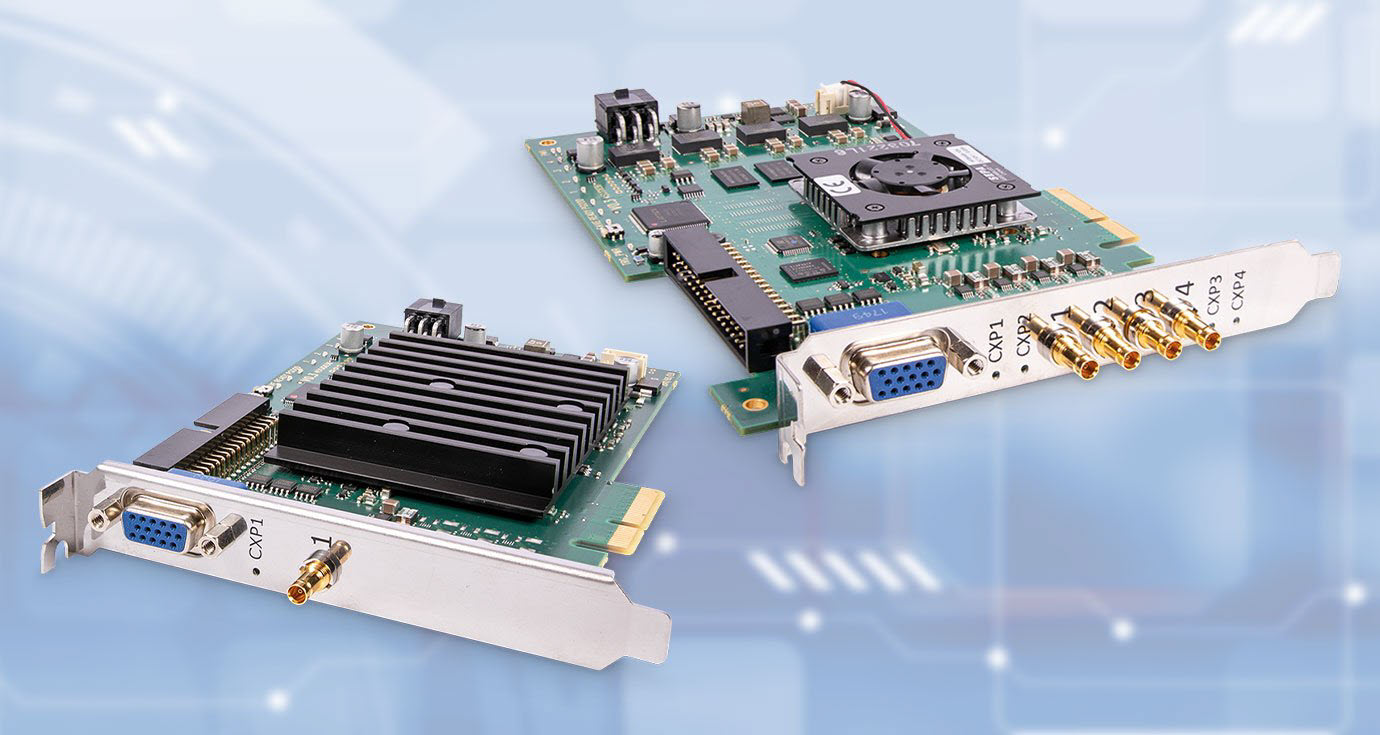

- marathon ACX-SP：單通道 CoaXPress 擷取卡，A 系列
- marathon ACX-DP：雙通道 CoaXPress 擷取卡，A 系列
- marathon ACX-QP：四通道 CoaXPress 擷取卡，A 系列
- marathon VCX-QP：四通道 CoaXPress 擷取卡，V 系列（可程式化）
- marathon ACL：雙通道 Camera Link 擷取卡，A 系列
- marathon VCL：雙通道 Camera Link 擷取卡，V 系列（可程式化）
- marathon VCLx：雙通道 Camera Link 擷取卡，V 系列（可程式化，特別適合複雜的影像處理）
版本資訊與疑難排解#
軟體#
Framegrabber SDK#
Framegrabber SDK 是一套可用來操作您擷取卡的軟體套件。Framegrabber SDK 提供下列軟體元件：
工具#
- microDisplay X
- microDiagnostics
- Grabber Firmware Updater
- pylon Firmware Updater (Camera)
- gpioTool
- mE5 Board Settings
- Grabber Firmware Flasher
Framegrabber API#
- Framegrabber API 手冊
- Framegrabber API 函式參考手冊
- Framegrabber API CoaXPress 擴充功能參考手冊
- I/O Library 函數參考
- Display Library 函數參考
- GenTL Interface 說明文件
- C# 包裝函式
- Python 包裝函式
- 日誌訊息系統手冊
Acquisition Applets#
VisualApplets#
如需有關我們圖形化開發環境的資訊，請參閱 VisualApplets 文件。
資訊
在此找不到您的型號？若要存取已停產產品的說明文件，請安裝隨您的擷取卡附帶的執行階段軟體。其中包含相關的說明文件。
注意事項#
→ 請參閱 Safety Instructions (Frame Grabbers)。
安裝#
→ 請參閱 Connecting Frame Grabbers。
→ 請參閱 Connecting Cameras。
