安裝 Trigger Extension Board

本主題說明如何為 Basler 擷取卡安裝觸發擴充板。

先決條件

您只能安裝下列其中一項觸發擴充板：

• Opto-Coupled Trigger 5
• TTL Trigger

兩張板子皆須單獨購買。

Opto-Coupled Trigger 5 的相關資訊

安裝前，請檢查安裝板子後是否還能存取板子上的 DIP 開關。如果不行，Basler 建議在將板子安裝到主機電腦之前先設定 DIP 開關。

如需關於 DIP 開關的詳細資訊，請參閱Configuring the Physical Interface。

資訊

請確保您的電腦內有足夠的通風系統，特別是在以下情況下：

• 在多板安裝中，各機板之間的空間很小。
• 機板安裝在靠近顯示卡的位置。

Basler 建議在機板之間保留足夠的自由空間。

您需要以下元件：

• microEnable 擷取卡
• 扳機擴充板
• 34 針排線

安裝應用的主機板

若要安裝 Trigger Extension Board：

1. 關閉主機電腦。
2. 拔除主機電腦的電源。

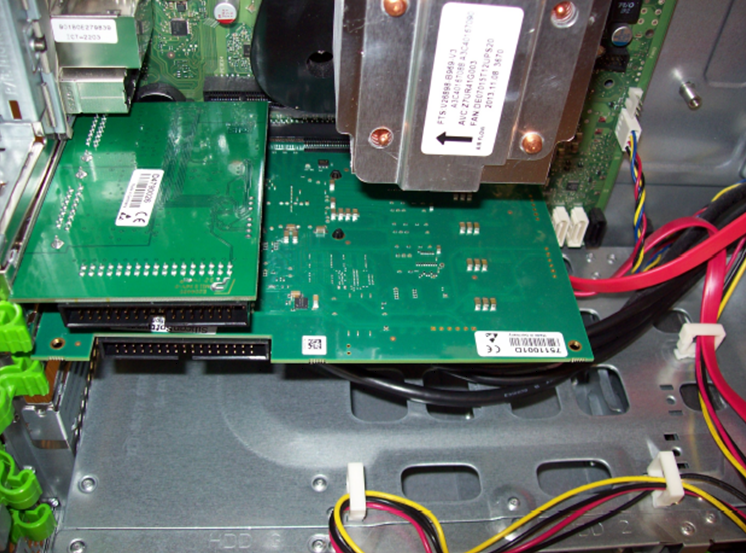

3. 將觸發機板插入主機電腦插槽托架上的空插槽中。



4. 使用螺絲將觸發機板固定到電腦機箱上。

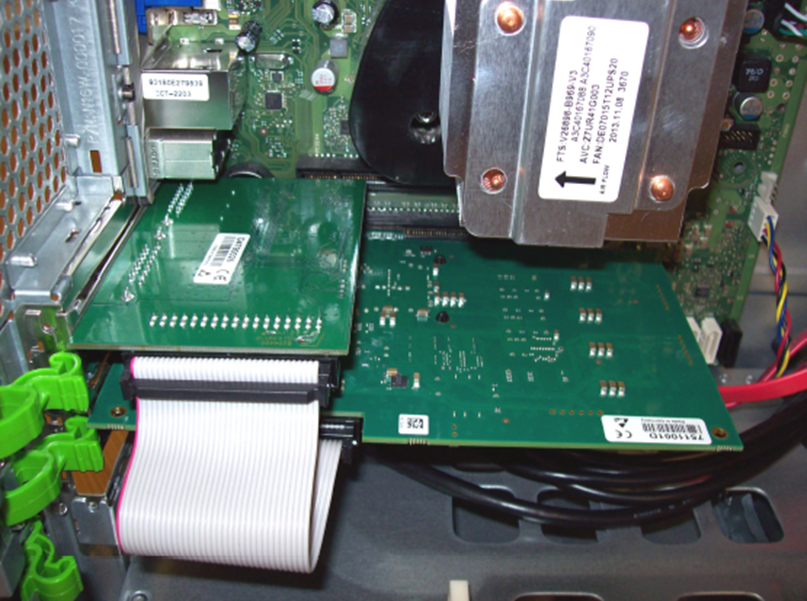

5. 使用 34 針排線將觸發機板連接至 microEnable 擷取卡的 GPIO 插座。



6. 重新啟動您的電腦。

現在，觸發機板已準備好使用。

資訊

如需關於搭配使用多張 microEnable 擷取卡與一塊觸發板（反之亦然）的資訊，請參閱Using Multiple Boards。
