marathon ACL#

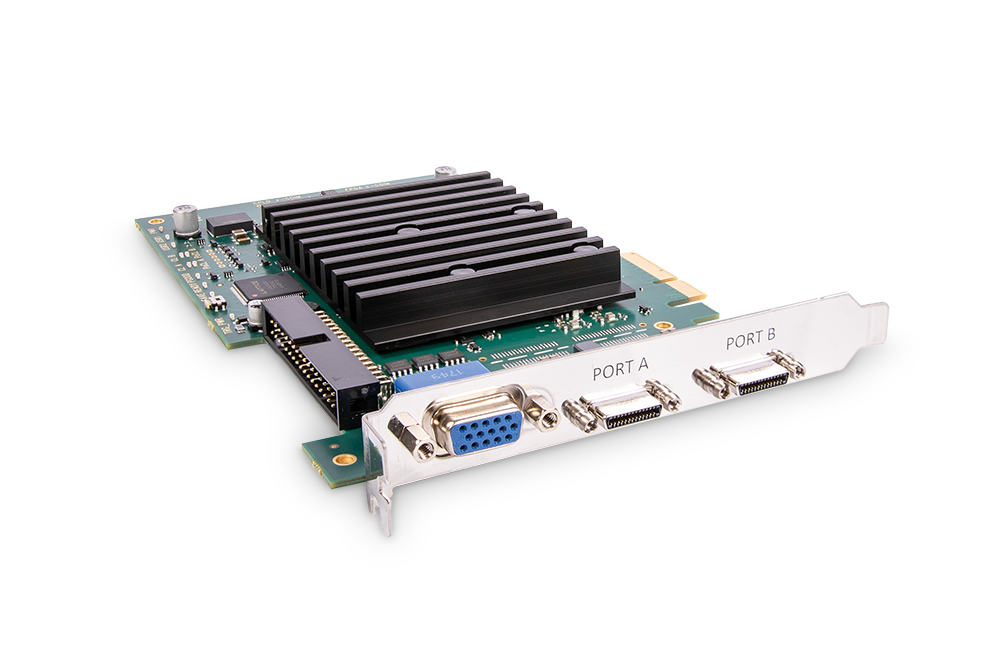

marathon ACL 是一款 Camera Link 取像卡。連接至電腦電源供應器後,marathon ACL 支援 Power over Camera Link (每個連接埠提供 PoCL SafePower 4W/12V)。

根據您在板卡上執行的 applet,您可能需要透過 microDiagnostics 啟用 PoCL 支援。執行標準 applet 2.0 版或更高版本,或使用 VisualApplets 3.0.6 版或更高版本建立的自訂 applet 時,marathon ACL 預設會停用自動 PoCL 偵檢。當您將 PoCL 相機與此類 applet 搭配使用時,必須啟用自動 PoCL 偵檢。這可以在 microDiagnostics(執行階段版本 5.5.1 或更高版本)中進行設定。如需詳細資訊,請參閱啟用 PoCL 支援。

marathon ACL

若要在電腦中安裝 marathon ACL,請將其插入 PCIe Gen. 2 x4 或更高規格的插槽中。下圖顯示已連接兩台 Camera Link 相機的 marathon ACL:

PCIe 連線

影像處理#

影像處理功能可依需求提供。如果您有興趣,請聯繫Basler 支援服務。

產線整合#

為了整合至生產線中,marathon ACL 提供多個通用輸入與輸出。根據所使用的硬體附加模組,提供 4 到 20 個 GPIO,且均具備電氣隔離功能。

這些 GPIO 可讓您執行以下操作:

  • 透過發送觸發訊號(例如照明訊號與相機訊號)來控制周邊裝置。
  • 從周邊裝置(例如軸編碼器和光柵)接收各種觸發訊號。
  • 同步多個 marathon ACL 取像卡
  • 同步已連接的裝置。

生產線中的 marathon ACL(範例)

相機與 marathon ACL 之間的通訊是透過序列介面以及每個 Camera Link 連接線上的四個 CC 訊號來實現。

軟體程式設計與組態介面#

marathon ACL 提供易於使用的 API。Framegrabber API 允許將取像卡整合至任何影像處理應用程式中。您可以使用 Framegrabber API 以以下語言編寫程式碼:

  • C/C++
  • C#(提供 wrapper)
  • Python(提供 wrapper)

有關 Framegrabber API 的詳細資訊,請參閱 Framegrabber API documentation。

或者,您可以使用 Basler 的 GenTL Interface 以 GenTL consumer 的形式開發您的應用程式。如需有關 Basler GenTL Interface 的詳細資訊,請參閱 GenTL Interface documentation。

連接器與 LED#

連接器#

marathon ACL 具有以下連接器:

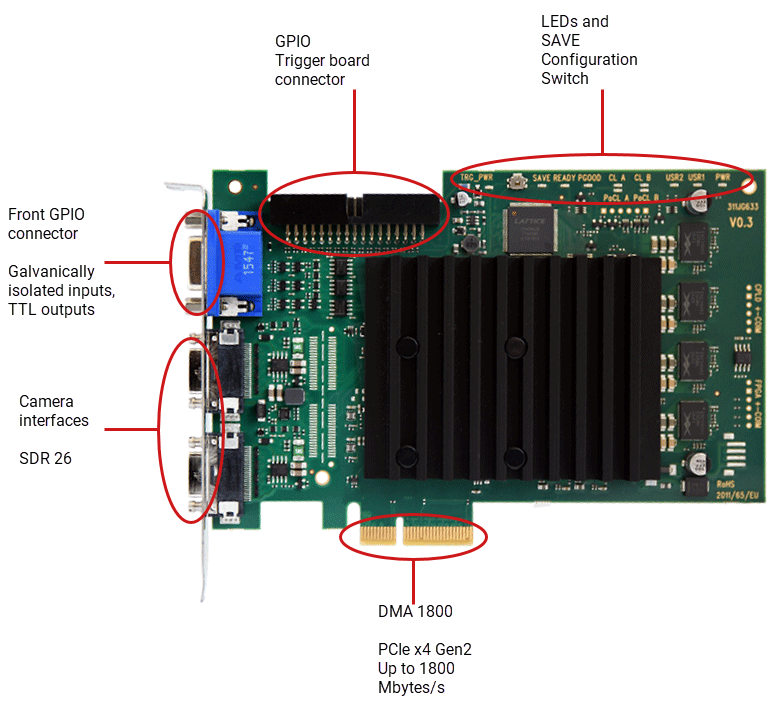

帶有連接器的 marathon ACL

組態開關#

marathon ACL 提供一個板載配置開關,用於啟動備用 FPGA 配置,稱為 SAVE 配置。有關 SAVE 配置的詳細資訊,請參閱 FPGA 備用配置。

組態開關

板載 LED#

marathon ACL 在板卡上提供以下 LED:

板卡上的 marathon CXP-SP LED

LED 名稱 LED Color 含意
TRG_PWR 綠色 前面板 GPIO 已連接至外部電源(電源輸入)。
SAVE RED SAVE 配置用於 FPGA 配置
READY 橘色 FPGA 已成功配置並準備就緒。當 FPGA 使用 SAVE 配置時,READY LED 也會發亮。
PGOOD 橘色 PGOOD=Power Good
所有電壓均已正確施加。
CL A 橘色 連接埠 A 連接到提供時脈的相機。
CL B 橘色 連接埠 B 連接到提供時脈的相機。
PoCL A 綠色 連接埠 A 上的 Power over Camera Link 已啟動:框架擷取卡透過 Camera Link 連接線為連接埠 A 上的相機供電。
PoCL B 綠色 連接埠 B 上的 Power over Camera Link 已啟動:框架擷取卡透過 Camera Link 連接線為連接埠 B 上的相機供電。
USR1 橘色 使用者定義。LED 可透過軟體進行控制。它們與相機連接器無關,可用於任何用途。
USR2 橘色 使用者定義。LED 可透過軟體進行控制。它們與相機連接器無關,可用於任何用途。
PWR 綠色 框架擷取卡透過 PCIe 介面接收 12 VDC IN。

規格#

marathon ACL
訂購編號 2200000358
主機介面 PCIe Gen 2 x4 (直接記憶體存取)
頻寬 (典型值/最大值) 高達 1.8 GB/s 的持續資料頻寬(最大 Camera Link 資料速率為 850 MByte/s)
板載 Memory 512 MByte DDR3-RAM
電源供應 (輸入) / 電流 PCIe 介面卡插槽 12 VDC (±5 %) / <1.5 A (actual values depend on processing)
PoCXP 供應 (輸出) 每個 Camera Link 連接器提供 4 W 的 12 VDC 穩壓電源
功耗 典型值 1 A @ 12 VDC(實際值取決於處理作業)
尺寸 (長 x 高) PCIe 標準高度
半長卡:
167.64 mm x 111.15 mm
Weight 200 g
相機介面 2 x Camera Link 2.0 標準 (2 * SDR 26) (mini CL)
環境溫度 50 °C (0 LFMa)
60 °C (100 LFMa)
建議電腦內應有充足的氣流。
FPGA 作業溫度b 在 100 LFM 下為 0–85 °Ca
儲存溫度 -50–80 °C
運行時濕度 5–90 % 無凝結
儲存時濕度 5–95 %
合規性 CE, FCC, UKCA, RoHS

  1. LFM = Linear Feet perMinute(英尺/分鐘),用於測量氣流速度的單位。 ↩↩↩

  2. 直接在 FPGA 上測量的溫度。您可以透過適用於 marathon ACL 的所有小程式中的小程式參數讀出測量值 FG_SYSTEMMONITOR_FPGA_TEMPERATURE. ↩

資訊

PCIe 匯流排資料傳輸量取決於主機電腦的主機板、晶片組和 BIOS 設定。安裝的 PCIe 板卡數量也會影響傳輸量,例如 PCIe x4 連接器可能僅支援 x1 效能。請務必仔細檢查主機板手冊以確認。

前端 GPIO 連接器#

前置 GPIO 連接器涵蓋了您的擷取卡的基本觸發設定。其觸發連接器允許您控制周邊設備 (PLC) 並同步多張 marathon ACL 機板。

marathon ACL 使用前置 GPIO 連接器進行觸發輸入/觸發輸出(範例:批次分檢)

插座位於擋板上:

前端 GPIO 連接器

在預設組態下,前置 GPIO 連接器的觸發連接器提供:

  • 上拉模式下的 3 個差動輸入信號或 2 個差動和 1 個單端輸入信號
  • 2 個 TTL 輸出訊號

資訊

您可以設定前面板 GPIO 連接器的接腳配置,以提供不同的輸入訊號,例如:

  • 下拉
  • 4 個單端訊號(且無差動訊號)。

若要變更 GPIO 配置,請使用隨 Framegrabber SDK 一起安裝的命令列工具。

如需詳細資訊,請參閱輸入組態與gpioTool。

前端 GPIO 連接器的接腳配置#

前面板 GPIO 連接器上的接腳

接腳編號 (3P FPGA) 電氣隔離 信號 參考信號
1 否 GPO 0 (TTL) 5 VDC / 共用 GND (pin 6)
2 否 GPO 1 (TTL) 5 VDC / 共用 GND (pin 6)
3 否 保留給 RS 485 (GND)
4 否 保留給 RS 485
5 否 —
6 否 GND(全局 GND)
7 否 5 V_OUT (最大 0.5 A)
8 是 GPI 2(若用於差動訊號則為 GPI2+) GPI 電壓 IN (pin 10) / GPI GND (pin 15)
9 是 GPI 3(若用於差動訊號則為 GPI2-) GPI 電壓 IN (pin 10) / GPI GND (pin 15)
10 是 GPI 電壓 IN (4.5–28 VDC)
11 是 GPI 0+ GPI 電壓 IN (pin 10) / GPI GND (pin 15)
12 是 GPI 0- GPI 電壓 IN (pin 10) / GPI GND (pin 15)
13 是 GPI 1+ GPI 電壓 IN (pin 10) / GPI GND (pin 15)
14 是 GPI 1- GPI 電壓 IN (pin 10) / GPI GND (pin 15)
15 是 GPI GND
用於電氣隔離電路的額外電壓 IN/GND#

前置 GPIO 連接器的所有通用輸入 (GPI) 均經過電氣隔離。進來的訊號會透過數位隔離器傳輸至擷取卡。透過這種方式,擷取卡可受到妥善保護,免受高輸入電壓影響。

不過,若要操作內部 GPI 電路,您必須連接電壓源與接地:在 pin 10 上,您施加作為內部運算放大器工作電壓的電壓 (GPI voltage IN)。在 pin 15 上,您連接對應的接地 (GPI GND)。

需要供應電壓

marathon ACL 觸發系統需要在 GPI Voltage IN 接腳 (pin 10) 上取得供應電壓。如果您想連接沒有 PWR 接腳的設備,則必須從外部來源向 GPI Voltage IN 接腳 (pin 10) 提供電源。

可能的拓樸結構#

您可以透過以下方式操作 marathon ACL:

相機數量 相機連接埠數 擷取卡連接埠數 Mode 拓樸
1 1 2 Bayer Pattern 單一相機、單一連接埠、Bayer 格式
1 1 2 Grayscale 單一相機、單一連接埠、灰階
1 1 2 RGB 單一相機、單一連接埠、RGB
1 2 2 Bayer Pattern 單相機、雙連接埠、Bayer 格式
1 2 2 Grayscale 單相機、雙連接埠、灰階
1 2 2 RGB 單相機、雙連接埠、RGB
2 1 2 Bayer Pattern 兩台相機、各一個連接埠、Bayer 格式
2 1 2 Grayscale 兩台相機、各一個連接埠、灰階
2 1 2 RGB 兩台相機、各一個連接埠、RGB

若要了解您可以將哪種拓撲搭配哪種 applet 使用,請參閱選擇正確的面陣相機 Applet 或選擇正確的線陣相機 Applet。

Acquisition Applets#

為確保最佳化使用系統資源,並非專為 marathon ACL 設計的所有影像擷取與處理功能都會同時載入至 marathon ACL 中。

取而代之的是,Basler 提供多種特定影像擷取與處理功能的組合,以符合特定應用領域的需求。

通常,applet 支援特定的相機介面標準與拓撲、特定的影像擷取功能,以及可能包含特定的影像(預先)處理功能。

Applet 包含在 .dll 檔案中。

如需關於隨附的 acquisition applets 及其對所用拓撲之依賴性的更詳細資訊,請參閱marathon ACL 的 Acquisition Applets。

如需隨附之 acquisition applets(GenTL 與 Fglib)的 PDF 文件,請參閱marathon ACL Acquisition Applets 文件。

預防措施#

→ 請參閱安全指示(擷取卡)。

安裝與設定#

→ 請參閱連接擷取卡。

→ 請參閱連接相機。
