TTL Trigger#
它會將觸發訊號調整至 TTL 訊號準位。
此擴充板提供 8 個輸入訊號與 8 個輸出訊號，用於控制相機與周邊裝置。此外，它還允許您同步多張擷取卡。
資訊
TTL Trigger 擴充板為硬體擴充配件，需單獨購買。有關供貨情況與價格，請參閱 Basler 網站上的產品頁面。

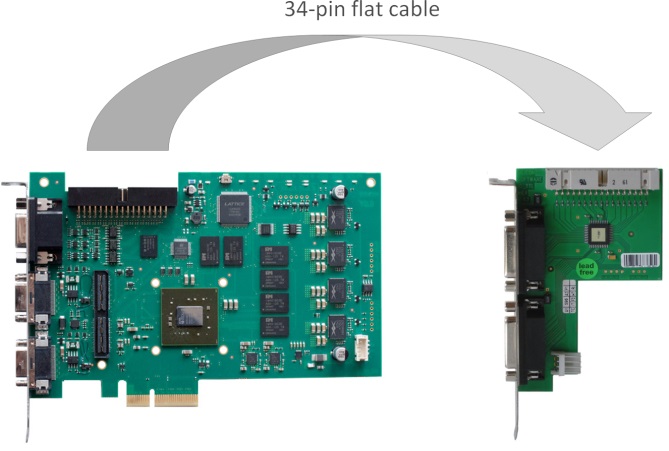

此板卡可透過 34 接腳扁平電纜連接至 frame grabber：

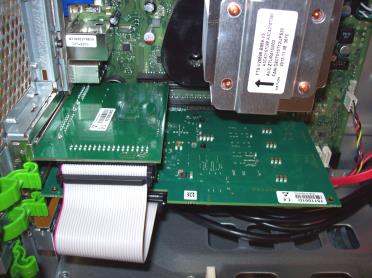

下圖顯示安裝在電腦中的板卡：

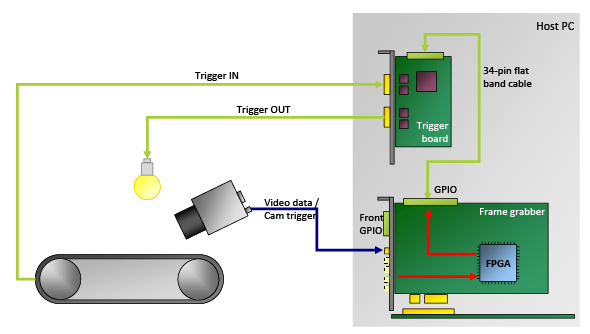

下圖顯示使用 TTL Trigger board 的生產線範例：
資訊
您可以使用小程式來設定 Trigger Extension Board 的個別 I/O。請參閱您特定小程式的說明文件。
包裝內容#

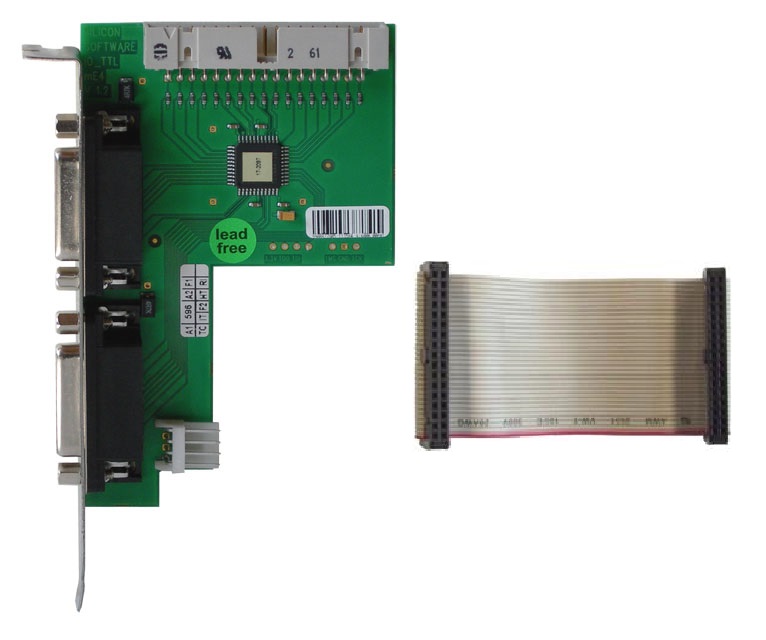

包裹中包含以下項目：
- TTL Trigger（訂購編號 2200000373）
- 用於將觸發板連接至 frame grabber 的 34 接腳扁平電纜
資訊
- 您可以直接向 Basler 訂購額外的設備，例如用於多板安裝的 34 引腳排線。
- 若要連接多個觸發板，Basler 建議使用 Basler 專屬的 34 針腳排線「Multi-Board Trigger Cable」。它提供一個用於觸發板的連接器以及多個用於 TTL Trigger 裝置的連接器。該排線的信號採用集極開路驅動器。
多板觸發纜線提供兩種款式：- Multi-Board Trigger Cable – Left（訂購編號 2200000374）
- Multi-Board Trigger Cable – Right（訂購編號 2200000480）
請聯絡 Basler 業務部門以取得更多訂購資訊。
連接埠#

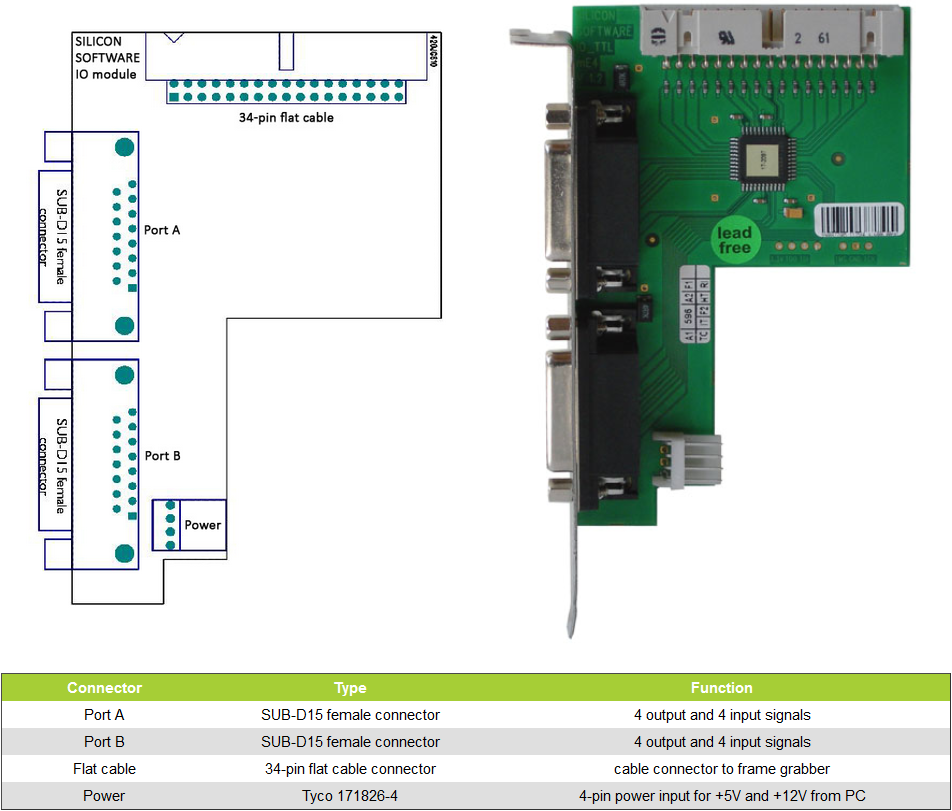

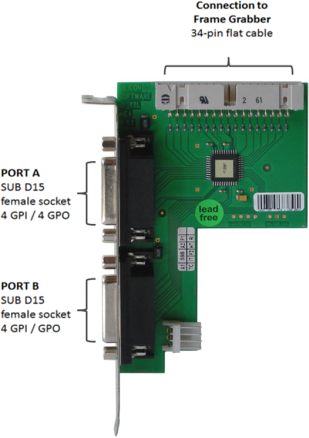

該擴充板提供以下連接埠：
電氣環境與電氣特性#
電氣環境#
在內部，TTL Trigger board 根據所連接的擷取卡型號，以 LVCMOS33 或 LVCMOS25 準位運作。所有輸入與輸出驅動器皆相容於 +5 VDC TTL。
電氣特性#
| 最小 | 最大 | 單位 | |
|---|---|---|---|
| 電路速度 $t_{PD}$ | 10 | ns | |
| VDC 輸入低准位 | -0.3 | 0.8 | VDC |
| VDC 輸入高准位 | 2 | 5.5 | VDC |
| VDC 輸出低准位 | 0.4 | VDC | |
| VDC 輸出高准位 | 2.9 | VDC | |
| I Output Level Low | 8 | mA | |
| I Output Level High | -4 | mA | |
| Temperature Range | -40 | 105 | °C |
輸入與輸出信號#
輸入信號#
TTL Trigger 擴充板支援八個輸入訊號（每個連接埠四個訊號）。這些訊號會分配至擷取卡的觸發輸入端，用於觸發影像或行擷取。如需觸發系統的功能說明，請參閱您所使用擷取卡的 Applet 文件。輸入訊號的極性不會反相。
輸出信號#
TTL Trigger 擴充板支援八個輸出訊號 (每個連接埠四個訊號)。這些訊號會分配至擷取卡的觸發輸出。有關觸發系統的功能說明，請參閱您所使用的擷取卡的 Applet 文件。
輸出訊號的極性不會反相。
相機電源#
具備 +5 VDC 或 +12 VDC 電源供應的相機可由 TTL Trigger 擴充板供電。電源供應可用於 TTL Trigger 擴充板的兩個正面連接器 (SUB-D15)。

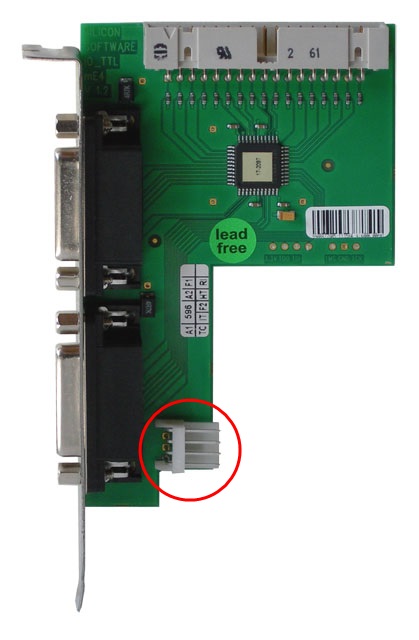

若要提供外部電源，您必須將電源線從電腦的電源供應器插到 4 引腳 Tyco 171826-4 電源連接器。
資訊
如果您想要透過 TTL Trigger 擴充板為相機供電，則必須使用 4 引腳電源線 (顏色代碼為黃-黑-黑-紅)。將 4 引腳電源連接器連接至 Trigger Extension Board。
連接至擷取卡#
擷取卡透過 34 引腳排線連接至 TTL Trigger 擴充板。排線的訊號使用開路集極驅動器。
這可讓您執行下列操作：
- 同時使用多個 TTL Trigger 擴充板 (以及 Opto-Coupled Trigger 5 擴充板)。
- 搭配多張擷取卡使用 TTL Trigger 擴充板。
資訊
- 請勿跨多台電腦連接擷取卡。
- 若要連接至多張擷取卡，必須使用客製化的單一排線，其中包含一個用於 TTL Trigger 擴充板的連接器以及多個用於擷取卡的連接器。請聯絡您的經銷商以取得訂購資訊。
SUB-D15 上的接腳配置#

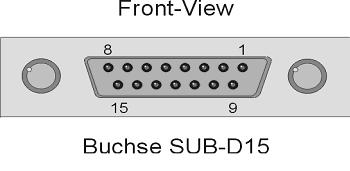

TTL Trigger 擴充板上有兩個 SUB-D15 雌性插頭。上方稱為連接埠 A，下方稱為連接埠 B。下表顯示 TTL Trigger 擴充板上的 SUB-D15 雌性插頭 (連接埠 A 和 B) 引腳配置
| 接腳編號 | SUB-D15 Port A Signal Name | SUB-D15 Port B Signal Name |
|---|---|---|
| 1 | Trigger Output 0 Port A Flash Signal | Trigger Output 4 Port B Flash Signal |
| 2 | Trigger Output 1 Port A For Area Cameras: Image Trigger (Ex Sync) For Line Cameras: Line Trigger (Ex Sync 2) | Trigger Output 5 Port B For Area Cameras: Image Trigger (Ex Sync) For Line Cameras: Line Trigger (Ex Sync 2) |
| 3 | Trigger Output 2 Port A For Area Cameras: HD Sync For Line Cameras: Line Trigger (Ex Sync) | Trigger Output 6 Port B For Area Cameras: HD Sync For Line Cameras: Line Trigger (Ex Sync) |
| 4 | Trigger Output 3 Port A User Output (DigitalOut Bit#0) | Trigger Output 7 Port B User Output (DigitalOut Bit#0) |
| 5 | nc | nc |
| 6 | GND | GND |
| 7 | nc | nc |
| 8 | + 12 VDC（僅限外部裝置） | + 12 VDC（僅限外部裝置） |
| 9 | + 5 VDC（僅限外部裝置） | + 5 VDC（僅限外部裝置） |
| 10 | nc | nc |
| 11 | Trigger Input 0 Port A | Trigger Input 4 Port B |
| 12 | Trigger Input 1 Port A | Trigger Input 5 Port B |
| 13 | Trigger Input 2 Port A | Trigger Input 6 Port B |
| 14 | Trigger Input 3 Port A | Trigger Input 7 Port B |
| 15 | GND | GND |
Trigger/IO 介面接腳配置（34 針腳排線連接器）#
34 引腳排線將擷取卡與觸發板連接。所有 Basler 擷取卡均提供 8 個數位輸入 (IN 0 – 7) 以及 8 個數位輸出 (OUT 0–7)。
連接器引腳對個別輸入和輸出的對應關係對於所有 Basler 擷取卡都是相同的。
您可以透過 Applet 設定個別輸入和輸出的使用方式。請參閱您所使用的 Applet 的文件。
34 引腳排線連接器的引腳會連接至下列輸入和輸出：
| 接腳編號 | I/O Name |
|---|---|
| 1 | Trigger Output 0 |
| 2 | +3.3 VDC |
| 3 | Trigger Output 1 |
| 4 | +3.3 VDC |
| 5 | Trigger Output 2 |
| 6 | GND |
| 7 | Trigger Output 3 |
| 8 | GND |
| 9 | Trigger Input 0 |
| 10 | GND |
| 11 | Trigger Input 1 |
| 12 | GND |
| 13 | Trigger Input 2 |
| 14 | GND |
| 15 | Trigger Input 3 |
| 16 | GND |
| 17 | Trigger Ouput 4 |
| 18 | GND |
| 19 | Trigger Ouput 5 |
| 20 | GND |
| 21 | Trigger Ouput 6 |
| 22 | GND |
| 23 | Trigger Ouput 7 |
| 24 | GND |
| 25 | Trigger Input 4 |
| 26 | GND |
| 27 | Trigger Input 5 |
| 28 | GND |
| 29 | Trigger Input 6 |
| 30 | GND |
| 31 | Trigger Input 7 |
| 32 | VCCIO (+ 2.5 VDC) |
| 33 | Presence Detect |
| 34 | VCCIO (+ 2.5 VDC) |
您可以在 microDisplay X 中以及透過 Framegrabber API 設定每個個別輸入和輸出的參數設定。
Default I/O configuration：2.5 VDC 邏輯位準信號 (LVCMOS25)。信號由開集極驅動器驅動，板載上拉電阻。
