其他工作 (microDiagnostics)

重新排序應為 Board

主機電腦中的每個擷取卡都有一個唯一的應為 Board ID。Board ID 在 Framegrabber API 中用作擷取卡控制代碼。

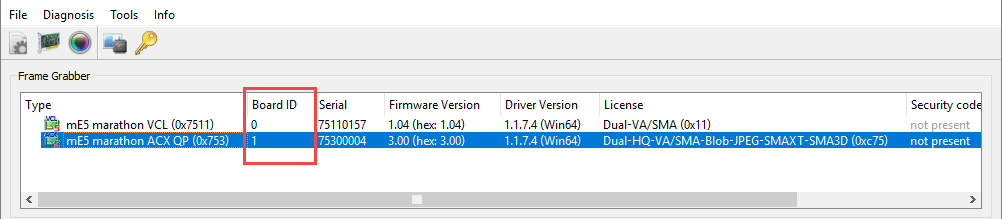

Board ID 顯示於 microDiagnostics 中：

編號不一定對應至電腦中擷取卡的順序。您可以使用 microDiagnostics 中的選項 Tools -> Re-Sort Boards 重新為 Board ID 編號。

為了管理單一系統中多個擷取卡的 DMA 傳輸，您可以使用 DMA 索引 (DmaIndex) 來處理個別應為 Board 的 DMA 通道。

您可以變更系統中擷取卡應為 Board 的順序。若要這麼做，只需為個別擷取卡應為 Board 指派新的 Board ID 即可。

若要重新排序擷取卡應為 Board：

1. 從功能表中選取 Tools -> Re-Sort Boards。
2. 按兩下 Board ID 欄位。

3. 輸入指定的 Board ID。指定的 Board ID 顯示於目前 Board ID 後面的括號中：



   對所有您想要重新排序的其他應為 Board 執行相同操作。確保每個 ID 僅使用一次。4. 按一下 Save 按鈕。

   ID 變更已記錄在 log file 中：

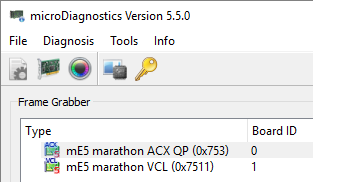

重新啟動 microDiagnostics 後，您會看到擷取卡應為 Board 清單中顯示新的順序：

為可程式化擷取卡授權

如果您符合以下情況，則必須為您的可程式化擷取卡（即 marathon VCX-QP、marathon VCL 和 marathon VCLx）取得授權：

• 您正在使用特定的 VisualApplets 應用程式（例如 3D-StereoVision），這需要單獨的 Framegrabber SDK 授權。

您可以直接從 Basler 或從您當地的業務代表/經銷商取得授權資訊。

若要為擷取卡取得授權：

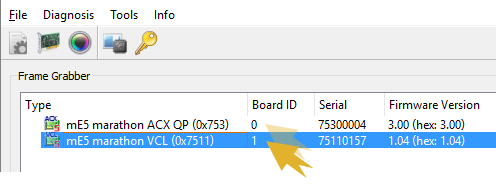

1. 選取您要取得授權的應為 Board。

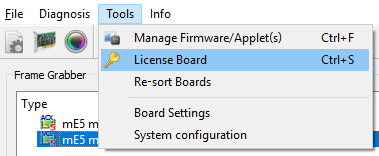

2. 從選單中選擇 Tools -> License Board。



3. 在開啟的對話方塊中，輸入您收到的授權資訊進行授權。

4. 按一下 Load 將授權資訊寫入擷取卡上的相應記憶體中。
