安裝 Trigger Extension Board

本主題將說明如何為 Basler 擷取卡安裝 Trigger Extension Board。

先決條件

您只能安裝以下其中一個 Trigger Extension Board：

• Opto-Coupled Trigger 5
• TTL Trigger

兩個主板都必須單獨購買。

有關 Opto-Coupled Trigger 5 的資訊

安裝前，請檢查安裝主板後是否仍能觸及主板上的 DIP 開關。如果不行，Basler 建議在將主板安裝到主機電腦之前先設定 DIP 開關。

有關 DIP 開關的更多資訊，請參閱 Configuring the Physical Interface。

資訊

請確保您的電腦內有足夠的通風系統，特別是在以下情況下：

• 在多張主板安裝中，主板之間的間距很小。
• 主板安裝在靠近顯示卡的位置。

Basler 建議在主板之間保留足夠的自由空間。

您需要以下元件：

• microEnable 擷取卡
• 扳機擴充板
• 34 針排線

安裝基板

若要安裝 Trigger Extension Board：

1. 關閉主機電源。
2. 拔掉主機電源。

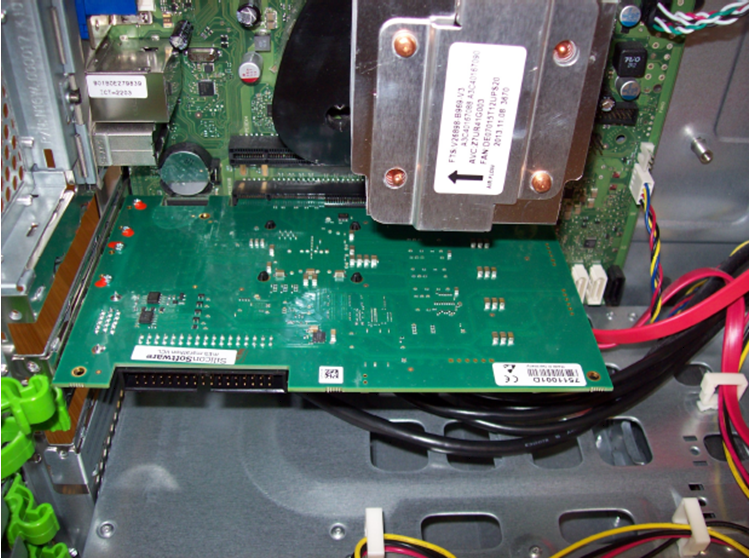

3. 將觸發板插入主機插槽支架上的空插槽中。



4. 用螺絲將觸發板固定在電腦機殼上。

5. 使用 34 針排線將觸發板連接至 microEnable 擷取卡的 GPIO 插槽。



6. 重新啟動電腦。

現在，觸發板已準備好使用。

資訊

有關將多張 microEnable 擷取卡與一塊觸發基板搭配使用（反之亦然）的資訊，請參閱 Using Multiple Boards。
