管理 Applet (microDiagnostics)

設定 Frame Grabber

如何設定擷取卡取決於您的擷取卡型號。請參閱以下章節。

何時可以使用 Applet？

• 在 imaWorx 和 imaFlex 張量擷取卡，只要 Applet 存在於您電腦的檔案系統中（Framegrabber SDK 安裝目錄、DLL 或 Hardware Applets 子目錄），就可以使用該 Applet。如果 Applet 不存在，請執行包含您要使用的 Applet 的 Applet 安裝程式；或者，如果您需要使用 VisualApplets 建立的 Applet，請將 Applet 檔案 (*.hap) 複製到 Framegrabber SDK 安裝的 Hardware Applets 資料夾中（例如： ...\Basler\FramegrabberSDK5.x.x\Hardware Applets\*.hap)。
• 在 marathon frame grabbers 上，Applet 一旦燒錄至 frame grabber 即可使用。如果您要使用的 Applet 尚未燒錄至 frame grabber，請根據 Flashing Applets onto marathon Frame Grabbers 中的說明進行燒錄。

有哪些可用的 Applet？

若要查看哪些 Applet 已燒錄至擷取卡：

1. 啟動 microDiagnostics（例如 <Framegrabber SDK installation directory>/bin/microDiagnostics.exe)。

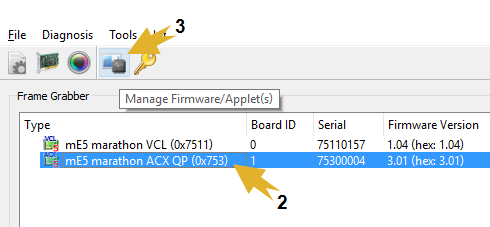

2. 在 microDiagnostics 中，選取您要安裝 Applet 的擷取卡裝置。

3. 按一下工具列中的 Manage Firmware/Applet(s)。

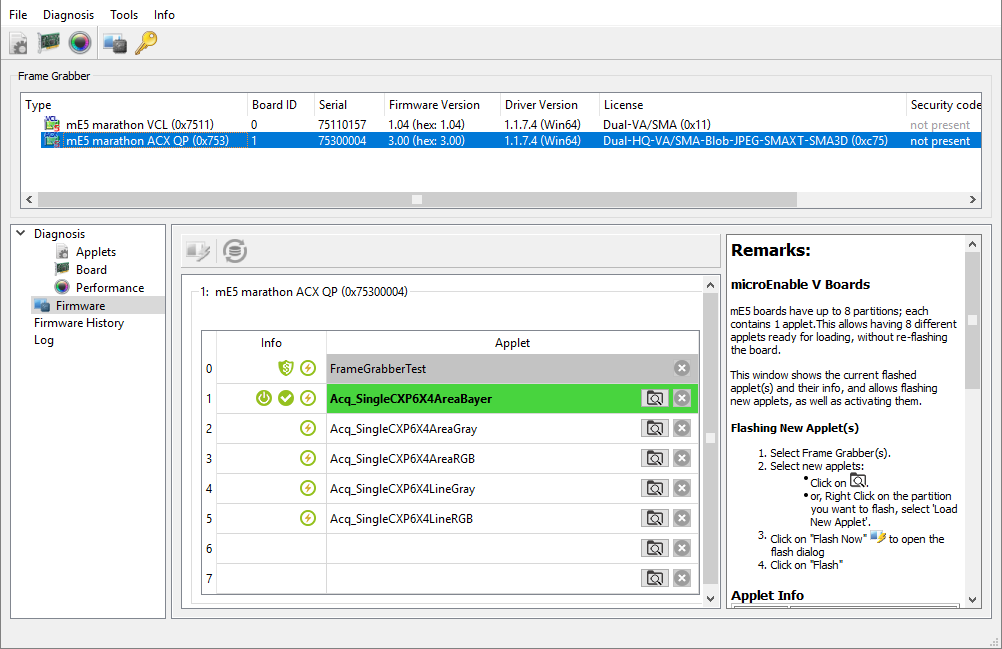

4. 程式視窗的下半部會列出目前已燒錄至擷取卡的 Applet：



資訊

如果您要用於設定 FPGA 的 Applet 在分割區 1–7 上不可用，您必須將此 Applet 燒錄至 frame grabber。請參閱 Flashing Applets onto marathon Frame Grabbers。

這些 Applet 的標記如下：

圖示	含義
	這是目前使用中的 Applet，也就是 frame grabber 目前所設定的 Applet。
	系統啟動時將會使用此 Applet 來設定 frame grabber（boot partition）。
	此 Applet 可在檔案系統中使用（具有相同版本）。檔案系統中沒有較新版本。
	此 Applet 無法在檔案系統中使用（或其版本與燒錄在 frame grabber 上的版本不同）。
	這是 SAVE Configuration，屬於備用選項。如果在使用中的組態發生問題（例如在燒錄期間），擷取卡便會使用此組態。SAVE Configuration 永遠儲存於分割區 0 中。

變更使用中的 Applet

如果您要使用作用中 Applet 以外的 Applet 來設定擷取卡上的 FPGA，請按照下列步驟操作：

1. 以滑鼠右鍵按一下列出您要用於 FPGA 設定之 Applet 的行。

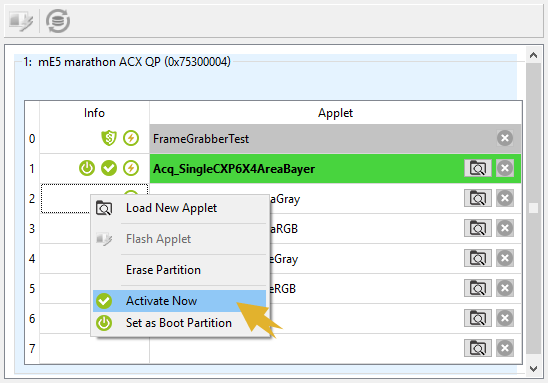

2. 從內容功能表中，選取 Activate Now。

資訊

若您在 FPGA 組態期間遇到問題，請參閱 Crash Protection。

如果您的電腦支援 FPGA 的即時重新設定（請參閱下方的晶片組清單），您將會收到以下其中一個訊息（A 或 B）：

訊息 A：「請重新啟動所有使用該主機板的應用程式」

關閉 Framegrabber SDK 的所有應用程式（microDisplay / microDisplay X、microDiagnostics、GenICam Explorer）。

重新開啟 Framegrabber SDK 程式後，程式將提供您所定義之作用中 Applet 的存取權。您可以繼續透過 microDisplay X 或 Framegrabber API 設定 Applet。

資訊

具備伺服器等級晶片組的高階主機板支援此行為。已知下列晶片組在某些主機板上支援無需重新開機即可進行 FPGA 即時設定：

• Intel X58 Express
• Intel X79 Express
• Intel Z87 (Z99)

對於上述晶片組，我們不保證行為 A 的正常運作。

訊息 B：「您應該重新啟動電腦以完成變更」

將新的 applet 選為作用中 applet 後，PCI 速度會降低。若要在使用此 applet 時獲得完整的 PCI 頻寬，您必須重新啟動電腦。

重新啟動後，您將在 PCI 介面上獲得完整的頻寬。Framegrabber SDK 程式將提供對該 applet 的存取。您可以繼續透過 microDisplay X 或 API 設定此 applet。

資訊

具備伺服器等級晶片組的高階主機板支援此行為。已知下列晶片組在某些主機板上支援無需重新開機即可進行 FPGA 即時設定：

• Intel X58 Express
• Intel X79 Express
• Intel Z87 (Z99)

對於上述晶片組，我們不保證行為 B 的正常運作。

資訊

若使用 Generic Service (gs) 來管理相機連線，在擷取卡上啟用分割區（即使用新的 applet 重新設定 FPGA）將導致以下系統行為：

主機電腦中所有使用該服務的擷取卡都會重新啟動 Generic Service (gs)。根據主機中安裝的機板數量，這可能需要一些時間。連線至主機電腦的所有擷取卡的相機連線都會重設。相機需要重新被探索。

在重新啟動 Generic Service (gs) 期間，所有 GUI 應用程式（microDisplay/microDisplay X、microDiagnostics、GenICam Explorer）都會顯示為「沒有回應」。

設定啟動分割區

在 microEnable 5 marathon 擷取卡上，開機分割區包含用於系統啟動時進行擷取卡設定的 applet。若要選擇要將哪個分割區用作開機分割區，請按照以下步驟操作：

1. 開啟 microDiagnostics。
2. 按一下 Manage Firmware/Applet(s) 按鈕，或從 Tools 功能表中選取 Manage Applets 功能表項目。
3. 以滑鼠右鍵按一下列出您要用於 FPGA 設定之 Applet 的行。

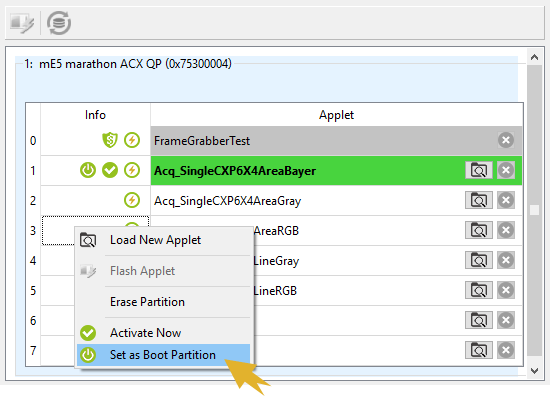

4. 從內容功能表中，選取「設為 Boot Partition」。

將 Applet 載入至 imaWorx CXP-12 Quad

在 imaWorx CXP-12 Quad 上，所有隨附的 applet 皆已存在於 imaWorx CXP-12 Quad 擷取卡中，但僅會啟用其中一個。如果您想在 imaWorx CXP-12 Quad 上啟用不同的 applet，請按照 Activate the Applet 中的說明進行操作。

將 Applet 燒錄至 marathon Frame Grabbers

資訊

如果您收到的不是安裝程式形式的獨立 applet，而是來自外部來源的單一 HAP 檔案：請確保您收到的 applet 是 ZIP 壓縮檔。

Applet 檔案 (HAP) 必須安全地包裝在 ZIP 壓縮檔中，並從 VisualApplets 開發人員的電腦進行傳輸，否則在傳輸過程中可能會損毀。如果您使用受損的 HAP 檔案燒錄擷取卡，擷取卡將會使用 SAVE Configuration 來設定其 FPGA。板載的 SAVE LED 亮起紅燈即表示正在使用 SAVE Configuration。在這種情況下，請務必取得您打算使用的未損毀 HAP 檔案版本，然後重新燒錄擷取卡。

先決條件

在您使用 applet 檔案（HAP 或 DLL）對擷取卡進行韌體燒錄之前，必須先將此檔案複製到電腦的檔案系統中。

作為 Framegrabber SDK 一部分提供的 Acquisition Applets（DLL 檔案）可能已與 Framegrabber SDK 一起安裝。如果您想燒錄獨立的 applet（HAP 檔案），請將它們複製到 <Framegrabber SDK installation directory>/Hardware Applets.

燒錄

若要將 applet 燒錄到擷取卡上：

1. 關閉 microDisplay X（如果已開啟），並確保系統中沒有開啟任何 microDisplay X 執行個體。
2. 啟動 microDiagnostics（例如，直接從安裝目錄啟動 <Framegrabber SDK installation directory>/bin/microDiagnostics.exe)

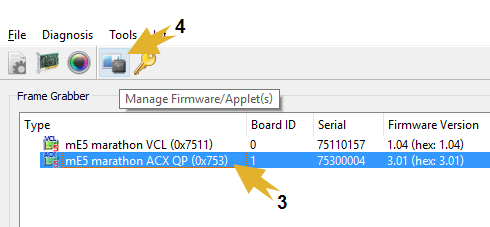

3. 在 microDiagnostics 中，選取您要安裝 applet 的擷取卡裝置：



4. 按一下 Manage Firmware/Applet(s) 按鈕。

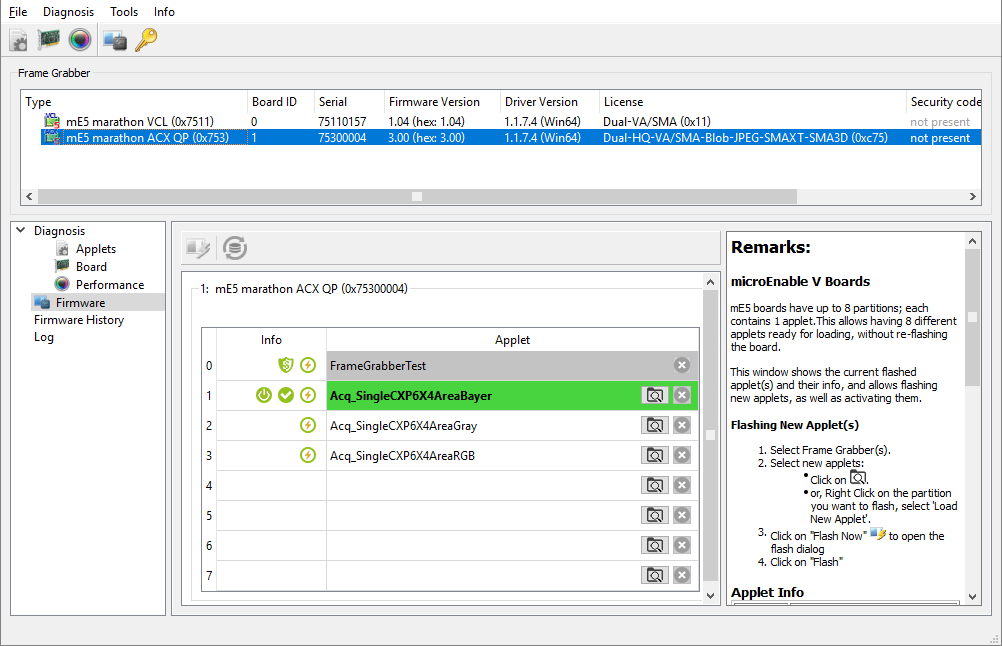

   程式視窗的下半部會列出目前燒錄在機板上的韌體：

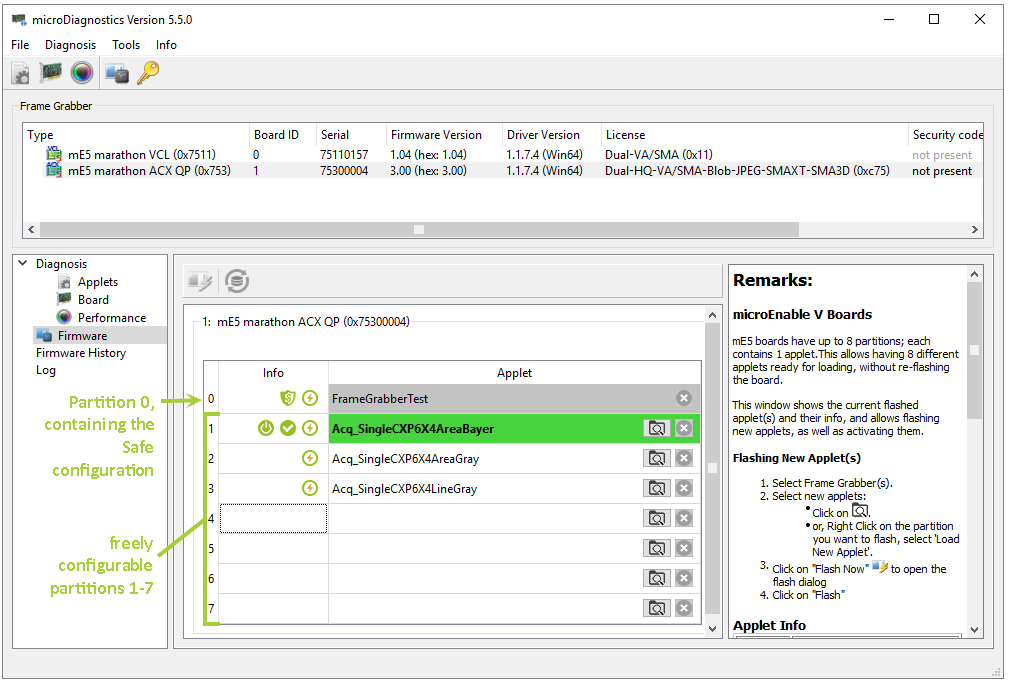

   此擷取卡為 applet 提供最多 8 個分割區（取決於您所使用的擷取卡型號）。每個分割區包含一個 applet。SAVE Configuration 則儲存於分割區 0 中。至於分割區（1 到 7），您可以自行定義要將哪些 applet 儲存於其中。



   您可以將燒錄至分割區 1 到 7 的任何 applet 用於擷取卡 (FPGA) 組態。在這些 applet 之間切換並不需要重新燒錄。（關於如何切換，請參閱 Changing the Active Applet）。

   這些 Applet 的標記如下：

   圖示	含義
   	這是目前使用中的 Applet，也就是 frame grabber 目前所設定的 Applet。
   	系統啟動時將會使用此 Applet 來設定 frame grabber（boot partition）。
   	此 Applet 可在檔案系統中使用（具有相同版本）。檔案系統中沒有較新版本。
   	此 Applet 無法在檔案系統中使用（或其版本與燒錄在 frame grabber 上的版本不同）。
   	這是 SAVE Configuration，屬於備用選項。如果在使用中的組態發生問題（例如在燒錄期間），擷取卡便會使用此組態。SAVE Configuration 永遠儲存於分割區 0 中。

   若要以 applet 燒錄分割區，或使用其他 applet 重新燒錄分割區：

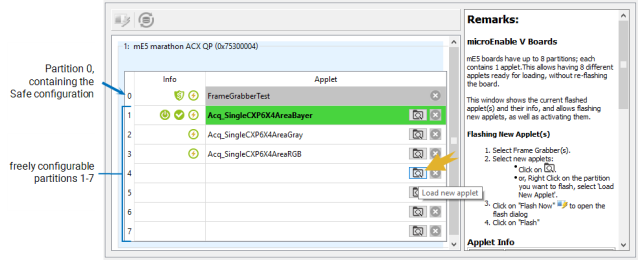

5. 按一下 Load new applet 按鈕。



   程式會引導您至檔案選擇對話方塊。

6. 選取所需的 applet（DLL 或 HAP 檔案），然後按一下 Open。

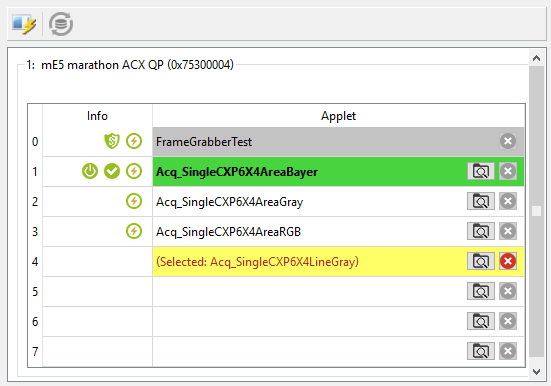

   所選取的檔案現在會顯示在分割區中。所選取的檔案會以黃色醒目提示。



7. 繼續並為您想要進行燒錄的所有分割區選取 applet。

8. 針對系統中您想要進行燒錄的所有擷取卡重複步驟 3 至 7。
9. 按一下 Flash Now 按鈕。
   Flash Dialog 對話方塊隨即開啟。
10. 檢查所指出的選定主機板與韌體版本是否為您打算燒錄的版本。
11. 按一下 Flash。
    燒錄程序隨即開始。會依序安裝各個 applet（每個機板一個）。
12. 等待所有 applet 完全安裝完畢。您將會收到相應的訊息。

資訊

若使用通用服務 (gs) 來管理相機連線，則在擷取卡上燒錄主動分割區將會導致以下系統行為：

• 主機電腦中所有使用該服務的擷取卡都會重新啟動通用服務 (gs)。根據主機中安裝的主機板數量而定，這可能需要一些時間。
• 連線至主機電腦的所有擷取卡上的相機連線將會重設。相機需要重新被發掘。
• 在通用服務 (gs) 重新啟動期間，所有 GUI 應用程式（microDisplay X、microDiagnostics、GenICam Explorer）都會顯示為「沒有回應」。

在燒錄非使用中分割區之後

如果您僅燒錄未包含目前使用中 applet 的分割區，您將會收到以下訊息：Flashing Done。

在這種情況下，您的燒錄作業已完成，可以繼續進行其他活動，例如設定擷取卡上的 FPGA。

在燒錄使用中分割區之後

如果您燒錄了確實包含使用中 applet 的分割區，且您的電腦支援 FPGA 的即時重新組態（請參閱下方的晶片組清單），則在燒錄後您將會收到以下其中一個訊息（A、B 或 C）：

訊息 A：「請重新啟動所有正在使用此機板的應用程式。」

applet 已成功燒錄。

關閉 Basler Framegrabber SDK 的所有應用程式（microDisplay/microDisplay X、microDiagnostics、GenICam Explorer）。

重新開啟 Framegrabber SDK 程式後，這些程式將提供對您已燒錄至 FPGA 主動分割區之 applet 的存取權。您可以繼續透過 microDisplay X 或 Framegrabber API 來設定 applet。

資訊

具備伺服器等級晶片組的高階主機板支援此行為。已知下列晶片組在某些主機板上支援無需重新開機即可進行 FPGA 即時設定：

• Intel X58 Express
• Intel X79 Express
• Intel Z87 (Z99)

對於上述晶片組，我們不保證行為 A 的正常運作。

訊息 B：「您應該重新啟動電腦以完成變更。」

applet 已成功燒錄，但由於 FPGA 主動分割區上有新的 applet，燒錄後的 PCI 速度會降低。若要在使用此 applet 時獲得完整的 PCI 頻寬，您必須重新開機：

重新啟動您的電腦以獲得完整的 PCI 頻寬。

重新開機後，您將在 PCI 介面上獲得完整的頻寬。Framegrabber SDK 程式將提供對您已燒錄至 FPGA 主動分割區之 applet 的存取權。您可以繼續透過 microDisplay X 或 Framegrabber API 來設定此 applet。

資訊

具備伺服器等級晶片組的高階主機板支援此行為。已知下列晶片組在某些主機板上支援無需重新開機即可進行 FPGA 即時設定：

• Intel X58 Express
• Intel X79 Express
• Intel Z87 (Z99)

對於上述晶片組，我們不保證行為 B 的正常運作。

訊息 C：「您必須重新啟動電腦才能讓變更生效。」

applet 已成功燒錄，包括燒錄至擷取卡主動分割區的 applet 亦然。若要設定主動分割區上的 applet，您必須重新啟動電腦。

重新開機後，Framegrabber SDK 程式將提供對主動分割區上 applet 的存取權。您可以繼續透過 microDisplay X 或 Framegrabber API 來設定此 applet。

資訊

已知下列晶片組在 FPGA 組態後需要重新開機：

• Intel C220
• Intel H87
