連接擷取卡#

本主題說明如何將您的 Basler 擷取卡連接至主機。

安全資訊#

警告 – 雷射安全說明 雷射安全

為避免受傷，請務必遵循以下安全說明：

光纖連接會發出紅外線範圍內的雷射輻射。雷射輻射是看不見的，如果眼睛直接暴露其中，可能會造成視力受損。切勿直視開放的光纖末端或啟用的光學連接埠。在進行任何安裝、維護或清潔之前，請斷開連接或安全關閉系統。請小心處理並棄置光纖殘餘物。

觸電危險

在電腦連接電源的情況下安裝擷取卡可能會導致觸電，並可能造成嚴重受傷或死亡。

  • 在安裝擷取卡之前，請關閉電腦和已連接設備的電源，並拔掉電腦的所有電源線。
  • 通電前，請關閉電腦機殼

靜電放電可能會損壞電子元件。

  • 在觸摸擷取卡之前，請先將身上的靜電匯流至接地（例如透過觸摸金屬水龍頭）。
  • 在安裝過程中，請確保保持適當接地，例如配戴防靜電手環。

過熱可能會損壞擷取卡和其他元件。

請確保您的電腦內有足夠的通風系統，並在擷取卡與其他介面卡之間保留足夠的空間。配備主動式散熱的機板在介面卡之間應至少保留一個未使用的插槽。請固定擷取卡，使其不會移動或震動。切勿阻塞通風口。

將光纖採集卡連接至主機#

這些說明適用於 imaFlex 2 Dual 100。

若要安裝擷取卡：

資訊

  • 為避免損壞冷卻板，拿取擷取卡時請僅觸摸電路板邊緣和檔板，且在插入時僅在該處施力。

  • 為確保擷取卡達到最高速度，PCIe 插槽必須至少具備 16 個實體 PCIe 通道，且支援至少 PCIe Generation 3 (Gen 3)。

  1. 關閉 Windows 下的快速啟動功能，請參閱 www.windowscentral.com
  2. 關閉您的電腦。
  3. 斷開電腦的電源供應。

  4. 將採集卡插入電腦中未使用的 PCIe x16 Gen3（或更高版本）插槽。若要確認您的採集卡需要電腦上的哪個 PCIe 介面，請參閱 要求 (採集卡)。

    資訊

    確保擷取卡沒有傾斜且已完全插入。

  5. 將 8 針雌頭電腦電源供應器連接器插入擷取卡。如果您的電腦未提供相應的電源供應器連接器，請使用轉接器。

  6. 將您的電腦重新連接至電源插座。
  7. 啟動您的電腦。

連接 QSFP28 模組#

imaFlex 2 Dual 100 擷取卡提供 QSFP28 連接器 C0 和 C1。QSFP28 模組將這些連接器連接至光纖纜線。

若要將 QSFP28 模組連接至連接器 C0 和 C1：

  1. 檢查模組類型, 效能、傳輸距離和光纖類型是否符合應用需求。Basler Module QSFP28 100G SR4 MPO 100m 是一款標稱波長為 850 nm 的多模模組。關於波長、傳輸距離和光纖類型，請參閱General Specifications。
  2. 檢查發射器 (TX) 和接收器 (RX) 的光纖配置是否正確。對於典型的 CoaXPress-over-Fiber 設定，請使用 B 型極性電纜，例如 Basler Cable Optical, MPO, 8x PC/F。關於光纖位置和 B 型極性，請參閱MPO Connector。
  3. 如果電纜無法牢固安裝在模組上，請清潔光學介面，然後將電纜插入模組中。有關清潔說明，請參閱 Basler Module QSFP28 100G SR4 MPO 100m 的Handling and Cleaning主題。
  4. 將每個 QSFP28 模組插入主機連接埠，直到鎖定機制卡入定位。未使用的連接埠請隨時蓋上防塵蓋。
  5. 依照 Basler Cable Optical, MPO, 8x PC/F 的Safety and Handling主題中所述來佈線。關於氣流和模組溫度，請參閱 Basler Module QSFP28 100G SR4 MPO 100m 的Safety and Handling主題。關於工作溫度，請參閱Recommended Operating Conditions。

如果光學連線不穩定或封包遺失，請參閱If the Optical Link Is Unstable。

將 CoaXPress 採集卡連接至主機#

這些說明適用於所有 CoaXPress 擷取卡：imaFlex CXP-12 Quad、imaFlex CXP-12 Penta、imaWorx CXP-12 Quad、marathon ACX-SP、marathon ACX-DP、marathon ACX-QP 以及 marathon VCX-QP。

若要安裝擷取卡：

  1. 關閉 Windows 下的快速啟動功能，請參閱 www.windowscentral.com。
  2. 關閉您的電腦。
  3. 拔掉電腦的電源。

  4. 將採集卡插入電腦中未使用的 PCIe 插槽。
    若要確認您的採集卡需要電腦上的哪個 PCIe 介面，請參閱 硬體要求。

    資訊

    若要操作擷取卡，您可以透過 CoaXPress 纜線使用 Power over CoaXPress (PoCXO) 功能來供電，或者必須使用額外的纜線將擷取卡連接至電腦電源供應器。

    如果您想要透過擷取卡為相機供電，擷取卡需要額外連接至電腦電源供應器。

  5. 將母接頭的電腦電源供應器接頭插入擷取卡。如果您的電腦未提供相應的電源供應器，請使用對應的轉接器。

    已連接至電腦電源供應器的採集卡

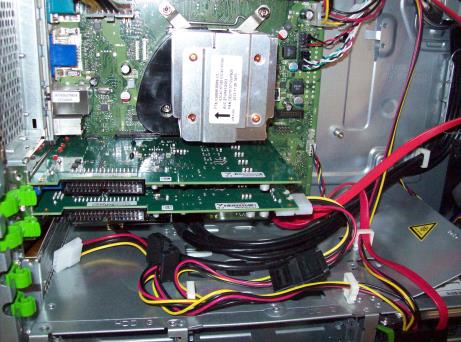

    插入電腦內部的採集卡

  6. 將您的電腦重新連接至電源插座。

  7. 啟動您的電腦。

資訊

如果您使用的是 Linux，請繼續執行 在 Linux 下安裝 Framegrabber SDK 軟體，安裝 Framegrabber SDK 後，請繼續執行 板卡測試 一節。

在外部供電的 Camera Link 相機開機狀態下進行連接，可能會損壞電子元件。

在將外部供電的 Camera Link 相機連接至擷取卡之前，請確保其已關閉電源。這不適用於透過 Power over Camera Link (PoCL) 供電的相機。

這些說明適用於所有 Camera Link 擷取卡：marathon ACL、marathon VCL 以及 marathon VCLx。

若要安裝擷取卡：

  1. 關閉 Windows 下的快速啟動功能。
  2. 關閉您的電腦。
  3. 拔掉電腦的電源。

  4. 將您的擷取卡插入電腦中可用的 PCIe (Gen. 2) x4 插槽。

    插入電腦內部的採集卡

  5. 將您的電腦重新連接至電源插座。

  6. 啟動您的電腦。

資訊

如果您使用的是 Linux，請繼續執行 在 Linux 下安裝 Framegrabber SDK 軟體，安裝 Framegrabber SDK 後，請繼續執行 啟用 PoCL 支援 一節。

檢查 Windows 裝置管理員是否已識別您的採集卡#

開機後，您的採集卡將會在 Windows 裝置管理員的 多功能介面卡 下被識別。

裝置管理員中的 imaWorx

資訊

如果您的採集卡未顯示在 多功能介面卡 下，或者 Windows 裝置管理員中甚至未顯示 多功能介面卡，則表示您的電腦尚未安裝 Framegrabber SDK 軟體。
有關安裝說明，請參閱 安裝 Framegrabber SDK 軟體 一節。相關驅動程式將與 Framegrabber SDK 一同安裝。

安裝 Framegrabber SDK 軟體#

有關如何安裝 Framegrabber SDK 軟體的說明，請參閱 安裝 Framegrabber SDK 軟體 一節。

可編程採集卡的採集卡授權#

此資訊適用於可程式化擷取卡，即 imaFlex 2 Dual 100、imaFlex CXP-12 Penta、imaFlex CXP-12 Quad、marathon VCX-QP、marathon VCL 以及 marathon VCLx。

在下列情況下，您必須為可程式化擷取卡取得授權：

  • 您正在使用特定的 VisualApplets 應用程式（例如 3D-StereoVision），該應用程式需要獨立的擷取卡授權。
  • 您正在使用與使用者程式碼相關的應用程式。

在執行需要擷取卡授權的應用程式之前，系統會檢查記憶體中是否儲存了相應的擷取卡授權。如果找不到授權，應用程式將無法執行。

如需詳細資訊，請參閱 為可編程採集卡授權。
