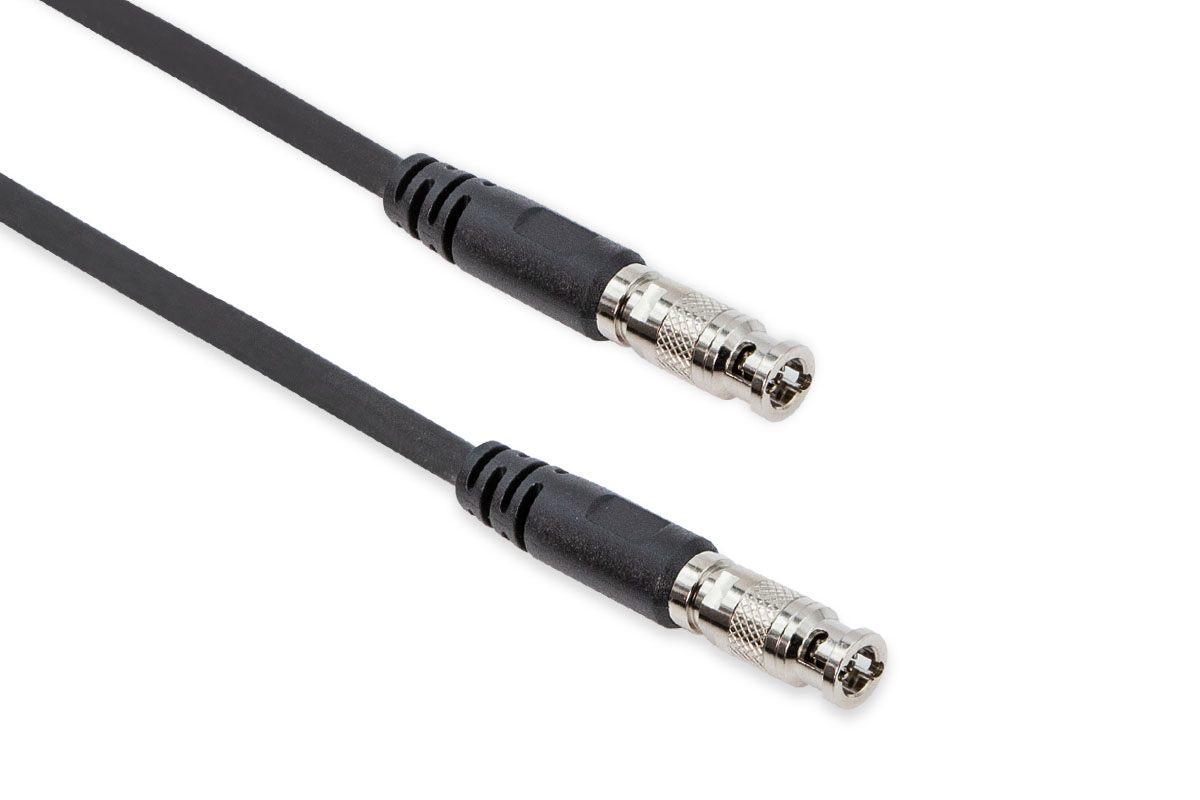

Basler Cable CXP, Micro-BNC x2 (HD-BNC), P#
資訊
此電纜適用於以下相機型號：
- ace 2 V
- boost
- racer 2 S
- racer 2 L
| 訂購編號 | 連接線長度 |
|---|---|
| 2200000320 | 3 m |
| 2200000321 | 5 m |
| 2200000322 | 10 m |
連接線圖紙#
實體規格#
| 2200000320 / 2200000321 / 2200000322 | |
|---|---|
| 相機端連接器 | Micro-BNC (HD-BNC) |
| 主機端連接器 | Micro-BNC (HD-BNC) |
| 連接線直徑 | 4.3 mm |
| 電纜橫截面 | AWG 23 – 0.269 |
| 連接線屏蔽 | 鋁聚酯薄膜 |
| 外被覆 | PVC |
| 最小彎曲半徑 | 20 mm |
| 適合拖鏈應用 | 否 |
| 適合機器人應用 | 否 |
連接器規格#
| 2200000320 / 2200000321 / 2200000322 | |
|---|---|
| Type | Micro-BNC (HD-BNC) |
| Maximum Attenuation | -17.0 dB（在 6.250 GHz / 12.5 Gbps 時） |
電氣規格#
| 2200000320 / 2200000321 / 2200000322 | |
|---|---|
| 最大工作電壓 | 30 VDC AC/DC |
| 最大額定電流 | 1 A |
| 特性阻抗 | 75 ±4 Ω |
| 最大 DC 往返電阻 | 4.98 Ω |
| 頻率 | 0–6.25 GHz (12.5 Gbps) |
傳輸規格#
| 2200000320 / 2200000321 / 2200000322 | |
|---|---|
| 回波損耗 | -20 dB @ 0–500 MHz -15 dB @ 500 MHz–6.25 GHz |
環境規格#
| 2200000320 / 2200000321 / 2200000322 | |
|---|---|
| 運作溫度 | -20–60 °C (-4–140 °F) |
一般資訊#
| 2200000320 / 2200000321 / 2200000322 | |
|---|---|
| 符合標準 | CE（包含 RoHS） 您的連接線憑證 如需詳細資訊，請參閱 Basler 網站的 Compliance 區段。 |
| 保固 | 3 年 |
將連接線連接至相機之前，請先閱讀關於您相機型號的主題。您可以在 Area and Line Scan Cameras 區段中找到您的相機主題。
有關安裝的說明，請參閱 Hardware Installation (CoaXPress Cameras) 主題。
