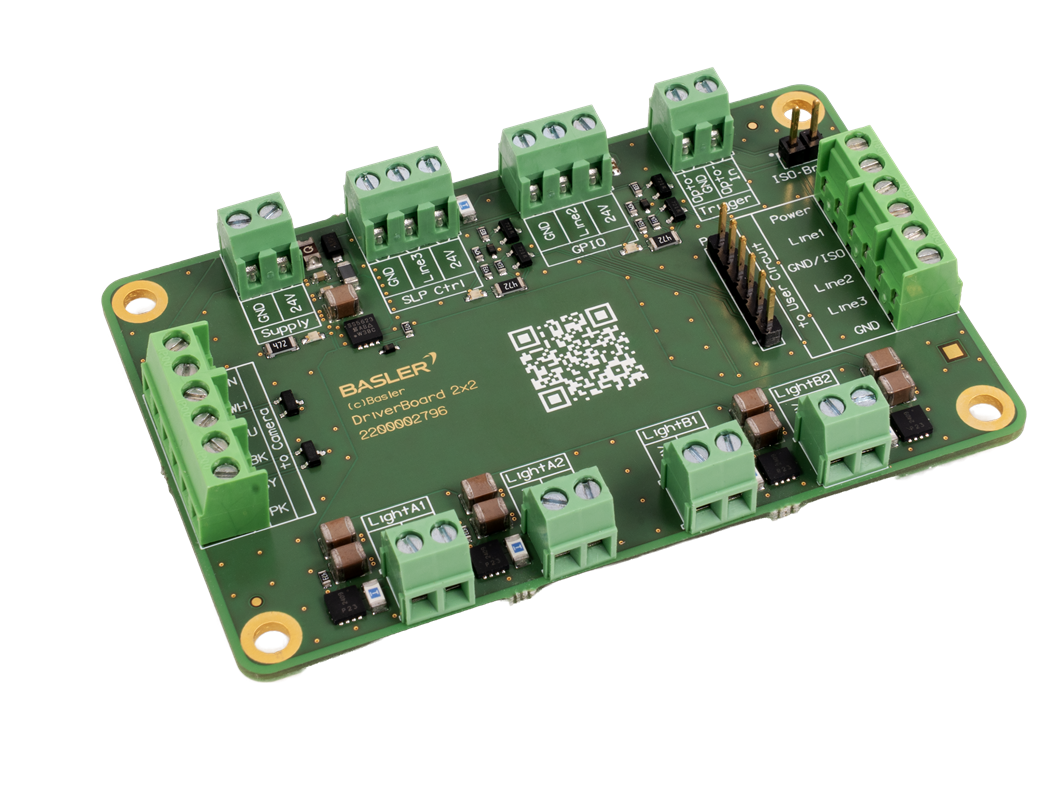

Driver Board 2x2#
| Driver Board 2x2 | |
|---|---|
| 訂購編號 | 2200002796 |
主要功能#
- 四個驅動器通道，總峰值光功率最高可達 240 瓦
- 方便使用的螺絲端子連接器
- GPIO 及光耦合輸入線
機械規格#
| 尺寸 (長 x 寬 x 高) | 86 × 54 × 14 公釐 |
| Weight | 34 g |
電氣規格#
輸入規格#
| 功能 | Line | Status | 最低電壓 （VDC） | 最大電壓 （VDC） |
|---|---|---|---|---|
| 供電電壓 | - | - | 12a | 24 |
| 光學耦合 I/O 輸入線 | Line 1 | 低 高 | 0 2.2 | 1.1 24 |
| 通用輸入/輸出 (GPIO) 線路 | Line 2 | 低 高 | 0 2 | 0.8 24 |
| 通用輸入/輸出 (GPIO) 線路 | Line 3 | 低 高 | 0 2 | 0.8 24 |
-
最低電壓可能會因連接的元件及負載而有所不同。
電路圖#
下圖顯示了Driver Board 2x2 的電路圖。
環境規格#
| 作業溫度 | 0–55 °C (32–131 °F) |
| 儲存溫度 | -20–70 °C (-4–158 °F) |
| Humidity | 相對濕度 20–80%，無凝結 |
一般資訊#
| Conformity | CE （包括RoHS ）、UKCA 、FCC 、KC |
| 保固 | 3 年 |
應用情境#
應用案例 1 - Line Status 偵測#
透過配備專用線性感測器的Driver Board 2x2 ，可檢查並偵測生產線或輸送系統的各種狀態。
應用案例 2 - 觸發系統#
請在第 2 號線路上使用外部觸發來源（例如：光電柵、按鈕或 PLC），以啟動Driver Board 2x2 的影像擷取。
使用案例 3 - 簡單光源#
透過第 3 號線，將燈具（例如：無內建控制功能的 24 VLED 面板）與相機的曝光進行同步。
