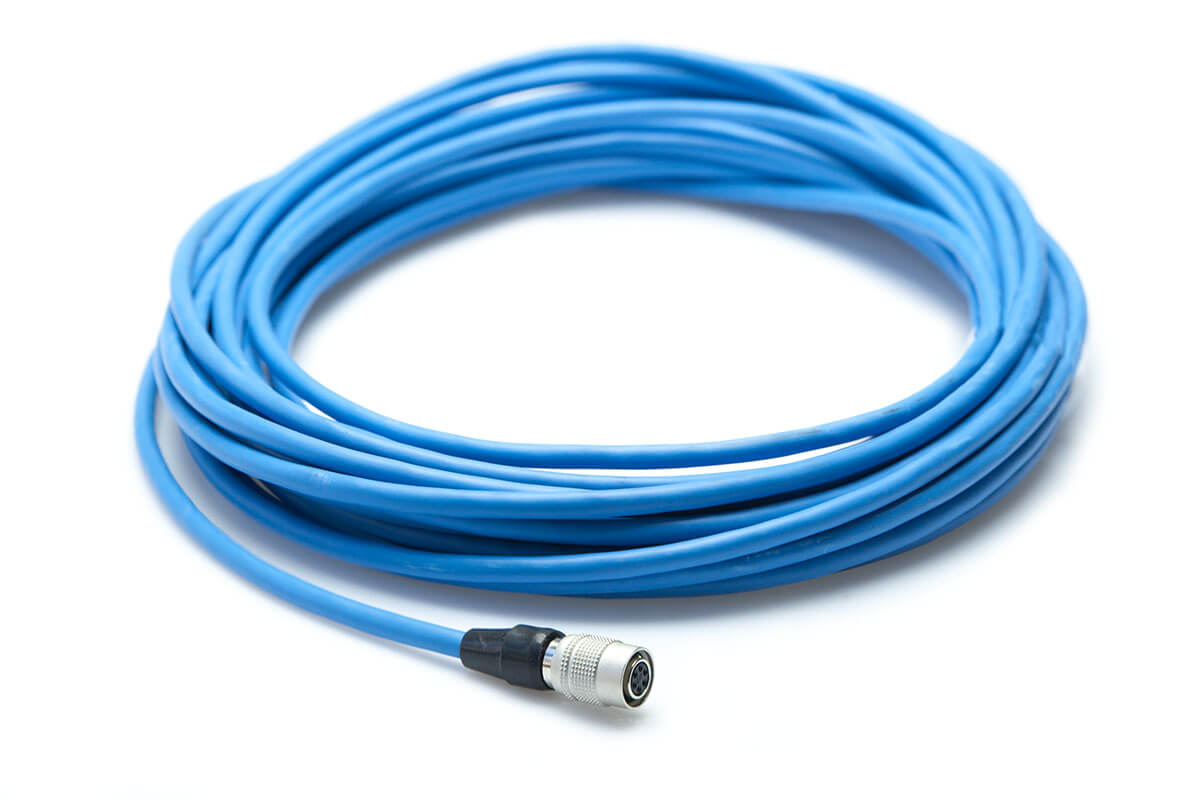

Basler Opto-I/O Cable, HRS 6p/open, P#
資訊
此電纜適用於以下相機型號：
- ace USB 3.0
| 訂購編號 | 連接線長度 |
|---|---|
| 2000034086 | 10 m |
連接線圖紙#
配線資訊#
| 接腳編號 | 線芯顏色 | 功能 |
|---|---|---|
| 1 | 不適用 | 不適用 |
| 2 | 棕色 | 光學隔離 IN (Line 1) |
| 3 | 不適用 | 不適用 |
| 4 | 黃色 | 光學隔離 OUT (Line 2) |
| 5 | 白/綠 | 光學隔離 I/O 接地 |
| 6 | 不適用 | 不適用 |
實體規格#
| 相機端連接器 | Hirose 6 針 [HR10A-7P-6S (73)] |
| 主機端連接器 | 無，開口端 |
| 線纜截面積 | 2 × 2 × 0.14 mm²（接近 AWG 26） |
| 連接線直徑 | 最大 4.9 mm。 |
| 導線絕緣層 | PVC |
| 外被覆 | PVC |
| 外護套顏色 | Blue |
| 最小彎曲半徑 | 34.3 mm（7 倍線徑），固定安裝 |
| 最大彎曲循環次數 | 無（僅限固定安裝） |
| 適合拖鏈應用 | 否 |
| 適合機器人應用 | 否 |
電氣規格#
| 最大工作電壓 | 關於相機的電源需求，請參閱相機文件。 |
| 導線電阻 | ≤142 Ω/km |
環境規格#
| 作業溫度範圍 | -25–80 °C，固定不動 |
插頭規格#
| 耐用性 | >1000 次插拔循環 |
| 接觸電阻 | 最大 10 mΩ |
| 接觸鍍層 | 銀色 |
| 防護等級 | IP40 |
| 插頭絕緣材料 | 聚醯胺/PBT |
一般資訊#
| 符合標準 | CE（包含 RoHS） 您的連接線憑證 如需詳細資訊，請參閱 Basler 網站的 Compliance 區段。 |
| 保固 | 3 年 |
將連接線連接至相機之前，請先閱讀關於您相機型號的主題。您可以在 Area and Line Scan Cameras 區段中找到您的相機主題。
