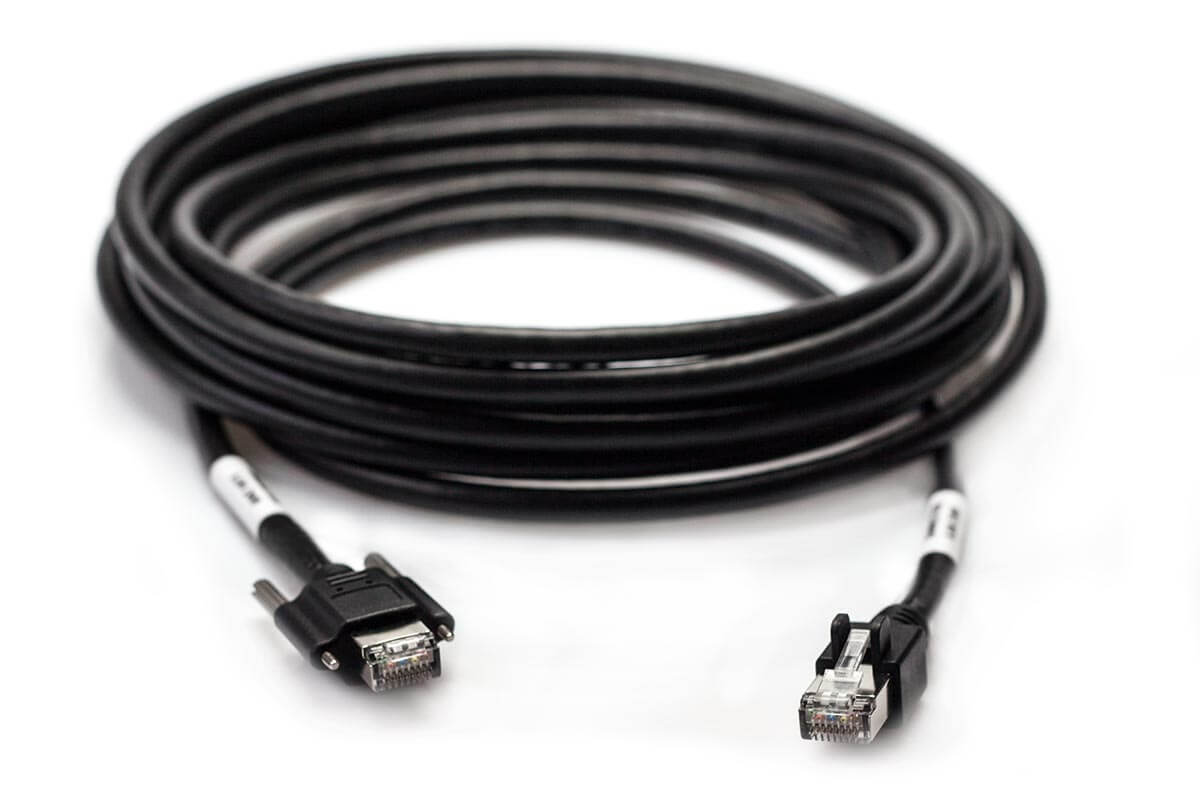

Basler Cable GigE, Cat 6, RJ45 sl hor/RJ45, DrC, P#
資訊
此連接線適用於以下 GigE 相機型號：
- ace
- ace
- aviator
- racer
- Basler ToF 相機
| 訂購編號 | 連接線長度 |
|---|---|
| 2000027038 | 5 m |
| 2000028341 | 10 m |
| 2000027039 | 20 m |
| 2000029551 | 25 m |

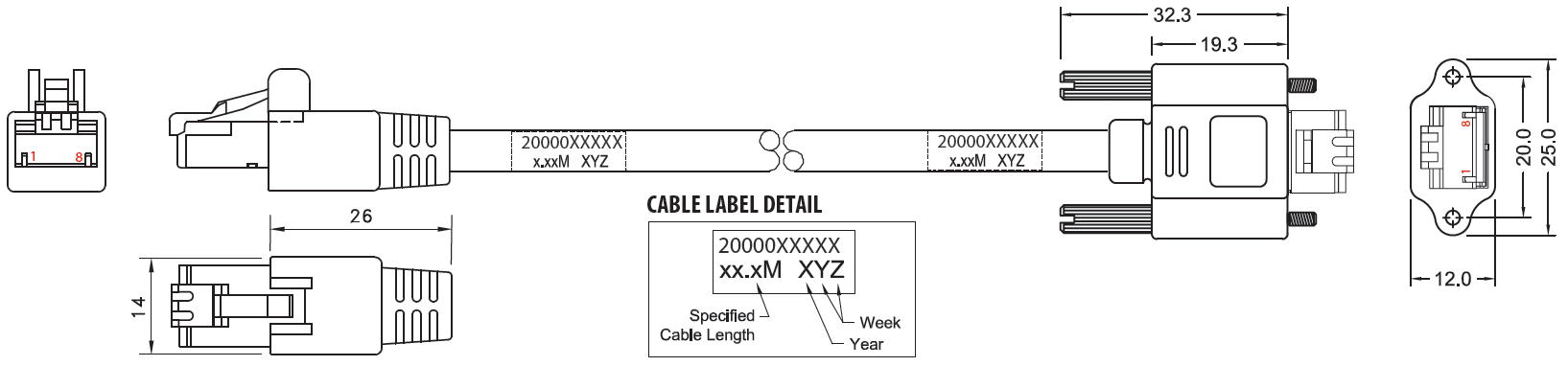

連接線圖紙#
實體規格#
| 2000027038 / 2000028341 / 2000027039 / 2000029551 | |
|---|---|
| 相機端連接器 | 附水平螺絲鎖定的 RJ45 |
| 主機端連接器 | RJ45 |
| 連接線直徑 | 最大 6.4 mm |
| 最小彎曲半徑 | 40 mm，固定安裝 60 mm，拖鏈安裝 |
| 最大彎曲循環次數 | 100 萬次循環 |
| 適合拖鏈應用 | 是 |
| 適合機器人應用 | 否 |
電氣規格#
| 2000027038 / 2000028341 / 2000027039 / 2000029551 | |
|---|---|
| 最大工作電壓 | 關於相機的電源需求，請參閱相機文件。 |
一般資訊#
| 2000027038 / 2000028341 / 2000027039 / 2000029551 | |
|---|---|
| 符合標準 | CE（包含 RoHS） 您的連接線憑證 如需詳細資訊，請參閱 Basler 網站的 Compliance 區段。 |
| 保固 | 3 年 |
適用於拖鏈應用#
此系列的所有連接線均經過測試，並判定適合用於拖鏈應用。測試條件請參閱下圖。這些連接線保證可承受 100 萬次彎曲循環。
資訊
彎曲半徑會影響彎曲次數。
大於測試時所使用的彎曲半徑會增加彎曲次數。較小的彎曲半徑則會產生相反的效果，並導致彎曲次數減少。
將連接線連接至相機之前，請先閱讀關於您相機型號的主題。您可以在 Area and Line Scan Cameras 區段中找到您的相機主題。
對於未包含在 Basler 產品文件中的相機，請參閱 Basler 網站的 Document Downloads 區段。
