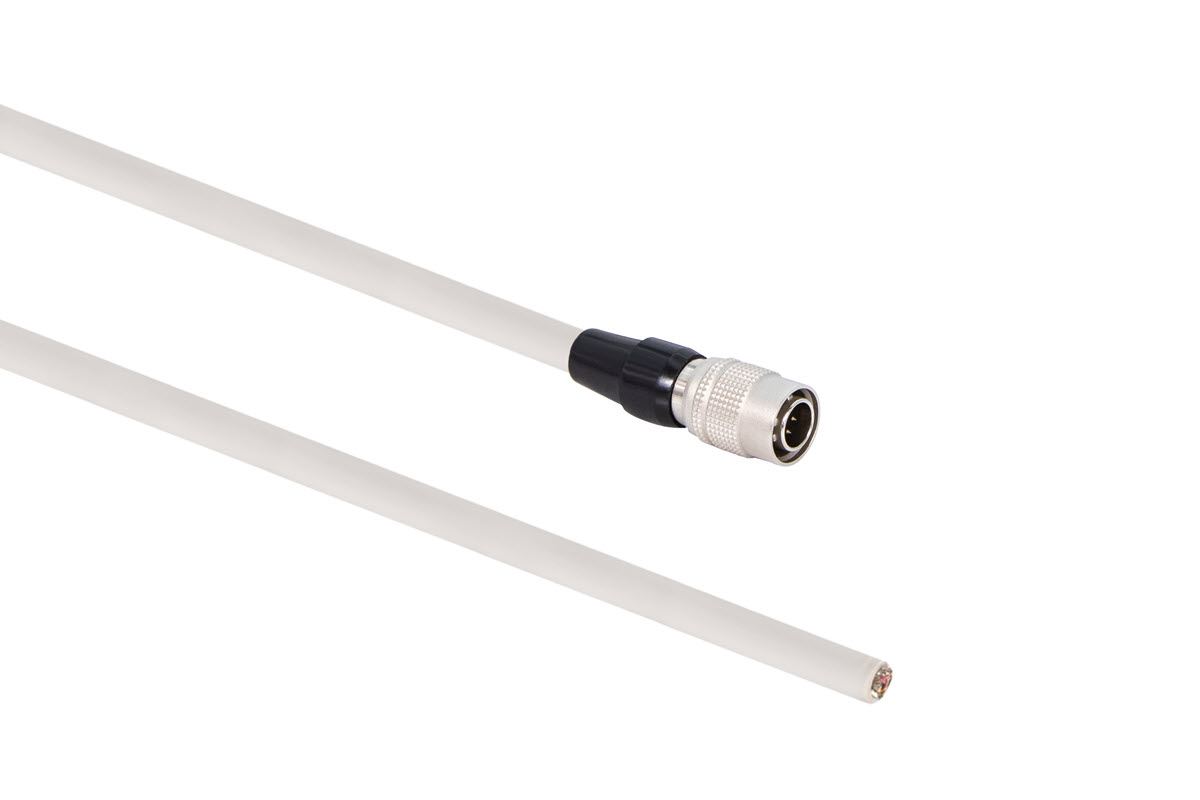

Basler I/O Cable, HRS 6p/open, P#
資訊
此電纜適用於以下相機型號：
- boost V
| 訂購編號 | 連接線長度 |
|---|---|
| 2200001239 | 10 m |
連接線圖紙#
配線資訊#
| 接腳編號 | 線芯顏色 | 功能 |
|---|---|---|
| 1 | 棕色 | Input 1 |
| 2 | 粉紅色 | 未連接 |
| 3 | 綠色 | Output 1 |
| 4 | 黃色 | I/O Ground |
| 5 | 灰色 | I/O Ground |
| 6 | White | I/O Ground |
如需更多詳細資訊，請參閱相應的相機文件。
實體規格#
| 相機端連接器 | Hirose, 6 pin [HR10A-7R-6S (73)] |
| 主機端連接器 | 無，開口端 |
| 電纜橫截面 | 3 x 2 x 0.14 mm²（接近 AWG 26） |
| 連接線直徑 | 5.8 mm |
| 導線絕緣層 | PVC |
| 外被覆 | PVC |
| 最小彎曲半徑 | 34.8 mm（6 倍電纜直徑），固定安裝 |
| 最大彎曲循環次數 | 無（僅限固定安裝） |
| 適合拖鏈應用 | 否 |
| 適合機器人應用 | 否 |
電氣規格#
| 測試電壓 | 1200 VDC |
| 導線電阻 | ≤142 Ω/km |
環境規格#
| 作業溫度範圍 | -25–80 °C，固定不動 |
插頭規格#
| 耐用性 | >1000 次插拔循環 |
| 接觸電阻 | max. 10 mΩ |
| 接觸鍍層 | 銀色 |
| 防護等級 | IP40 |
| 插頭絕緣材料 | 聚醯胺/PBT |
一般資訊#
| 符合標準 | CE（包含 RoHS） 您的連接線憑證 如需詳細資訊，請參閱 Basler 網站的 Compliance 區段。 |
| 保固 | 3 年 |
將連接線連接至相機之前，請先閱讀關於您相機型號的主題。您可以在 Area and Line Scan Cameras 區段中找到您的相機主題。
